M6400QC R2.0

Скан платы Asus M6400QC R2.0 фотография материнской платы в высоком разрешении, материнская плата от ноутбука Asus M6500Q . Плата имеет следы залития. В архиве так же есть Boardview файл для этой мат. платы.

Устанавливается в ноутбуках:

Asus M6500Q

Компоненты на плате:

  • CPU: AMD Ryzen 5 5600H (100-000000296)

  • RAM: Samsung K4A8G16 5WC

  • GPU: Nvidia GeForce GTX165 (N18P-G61-A-A1)

  • VRAM: Samsung K4Z80325BC-HC14

  • EC: IT5125VG-128

  • SPI Flash: W25R128JWSIQ 1.8V

  • CHARGER: ISL9241HRTZ

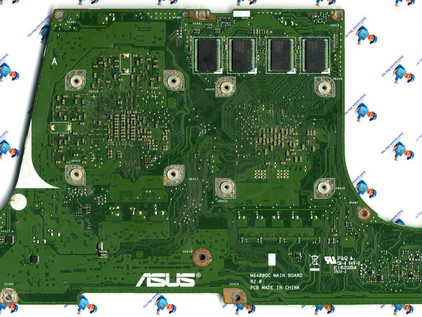

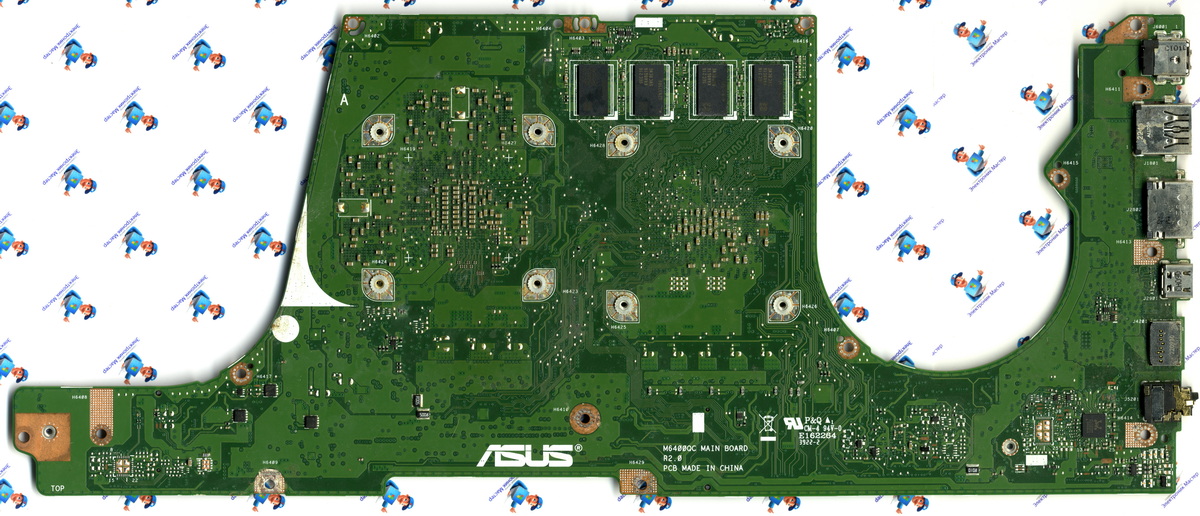

Скан платы с двух сторон:

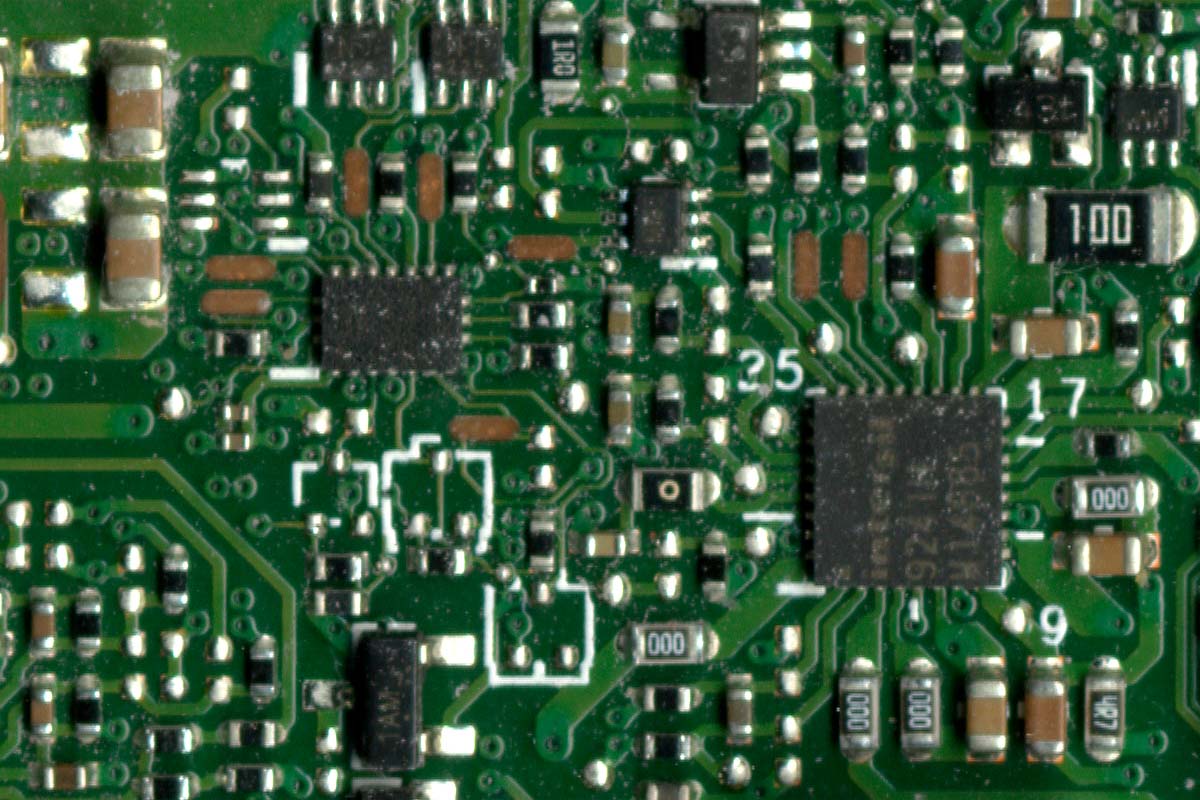

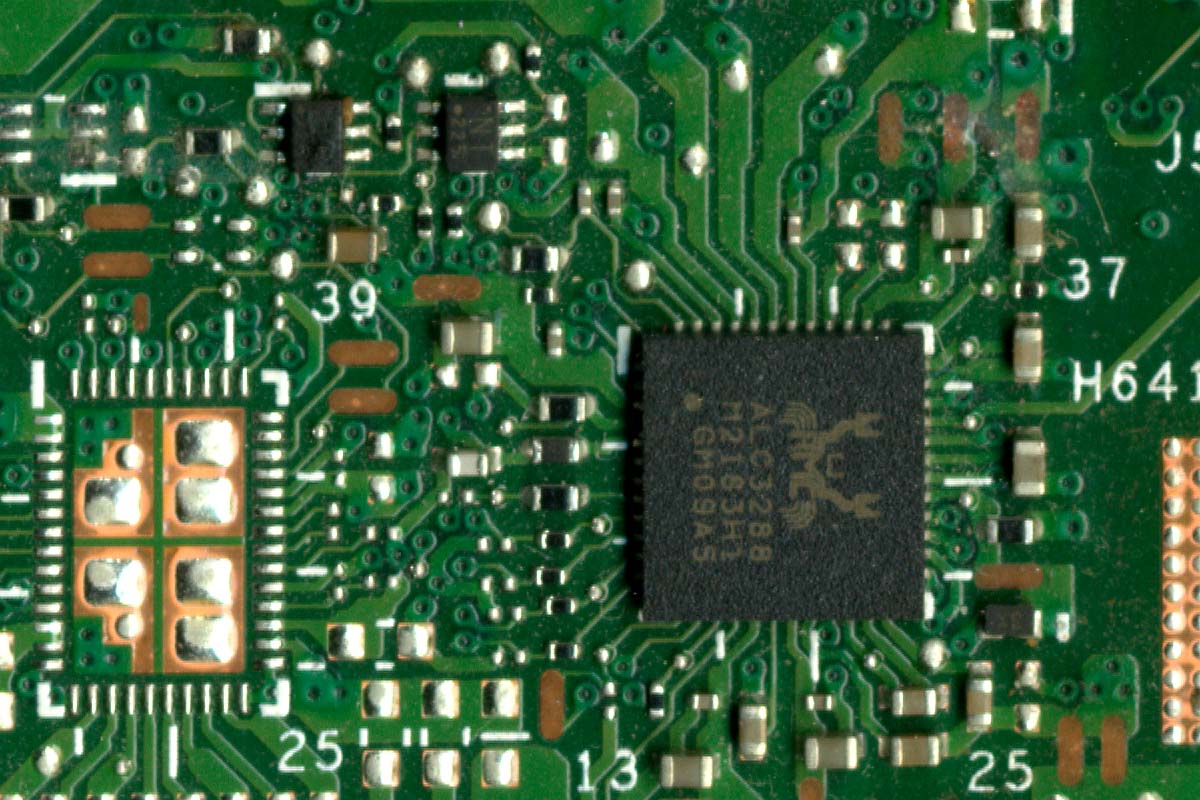

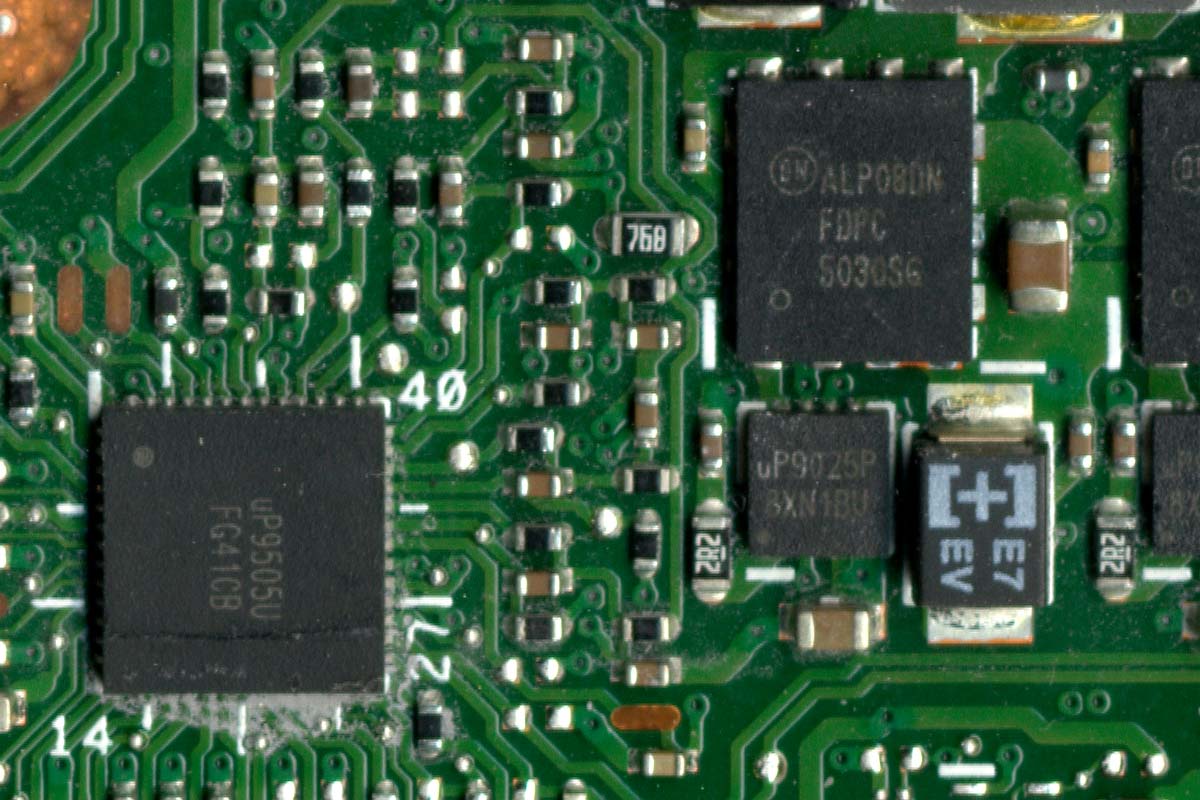

Просмотр участков платы в масштабе 100%:

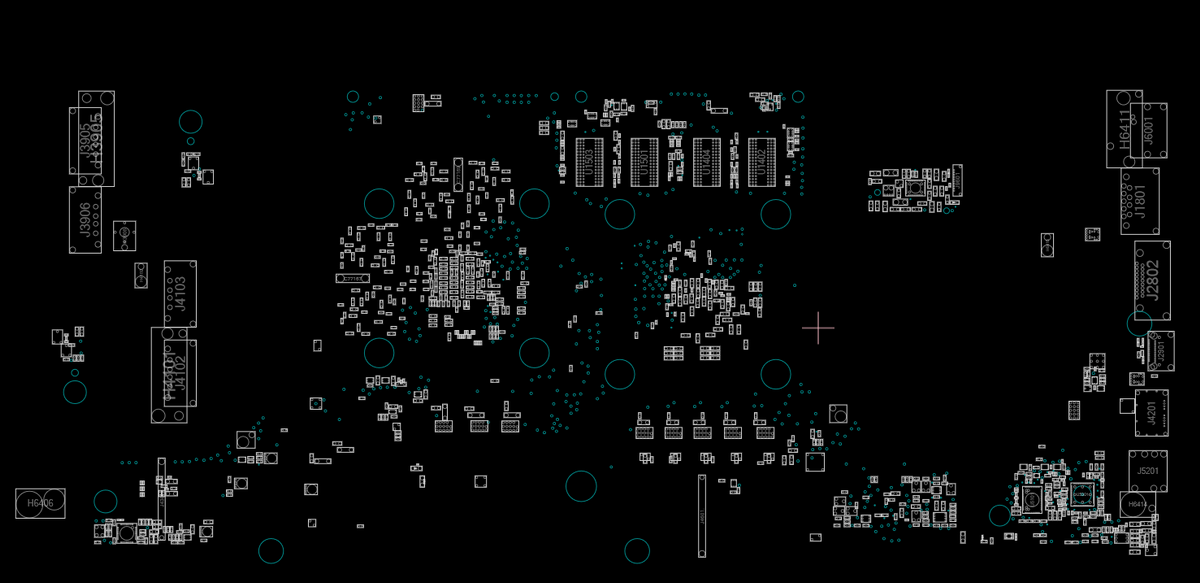

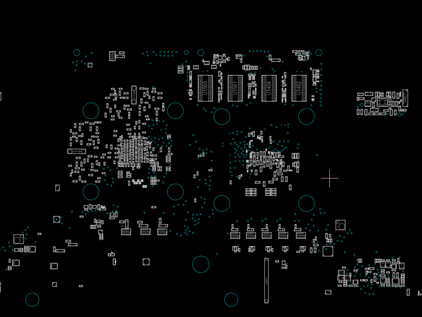

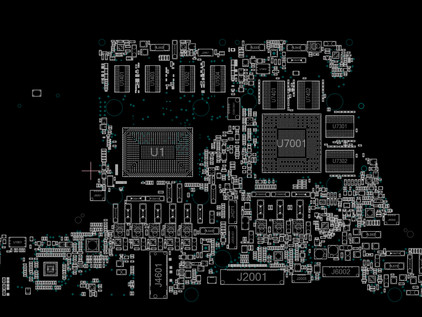

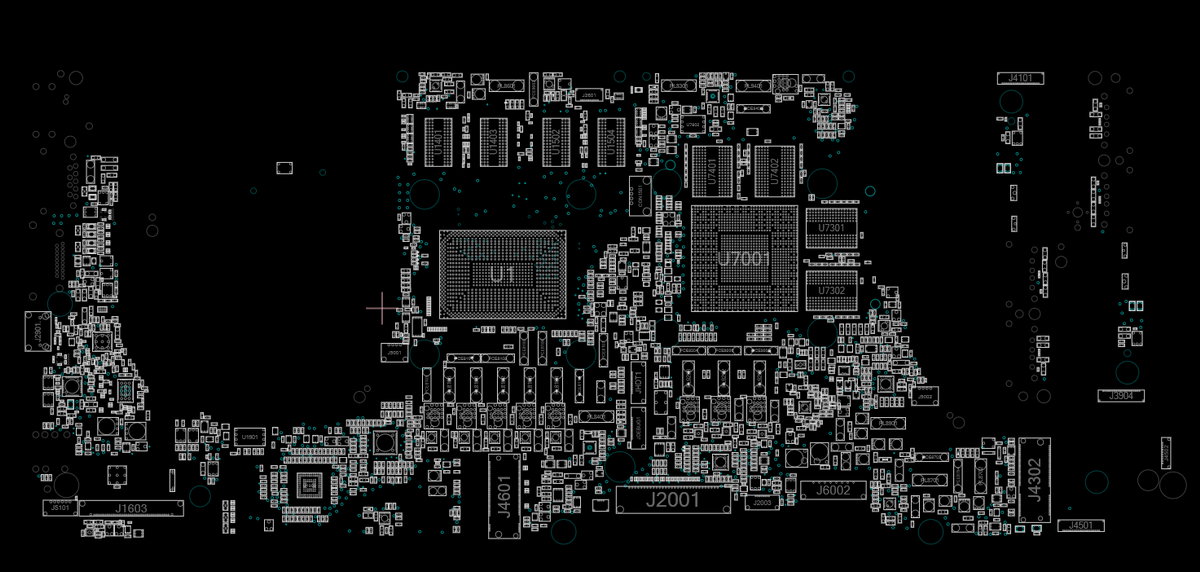

M6400QC R2.0 BOARDVIEW

Помимо фотографий платы, в архиве доступна схема M6400QC R2.0 Boardview. Превью так же доступны ниже:

Файлы в архиве:

BoardView Asus VivoBook Pro 14 M6400QC REV 2.0 .CAD.cad



Скачать скан платы: M6400QC R2.0
Добавлено: 01.12.2025.
