MS-17K41 VER:1.0

Скан плат в высоком разрешении: мат. платы MS-17K41 VER:1.0 и доп. платы MS-17K4A VER:1.0. Платы без следов ремонта, залития и повреждений, сканировались при ремонте MSI Raider GE76 не включается - замыкание по входу, пробит второй входной ключ.

Устанавливается в ноутбуках:

MSI Raider GE76 12UHS-692RU

Компоненты на плате:

CPU: Intel Core I9-12900HK (SRLD3);
GPU: Nvidia RTX 3080Ti (GN20-E8-A);
VRAM: Samsung K4ZAF325BM-HC16;
EC: KB9548QF2;
SPI Flash: MX25L25673GZ41-08G WSON8 6x5MM (Main BIOS); 25U1633F 1.8V SOP8 (Video BIOS);
CHARGER: BQ 24780S;

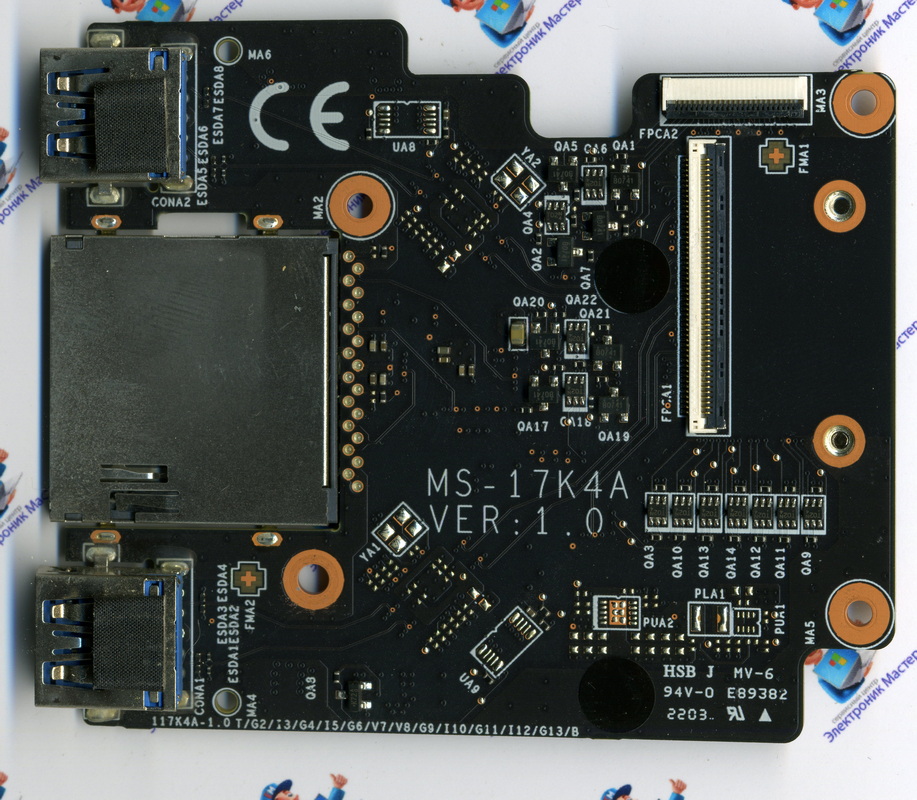

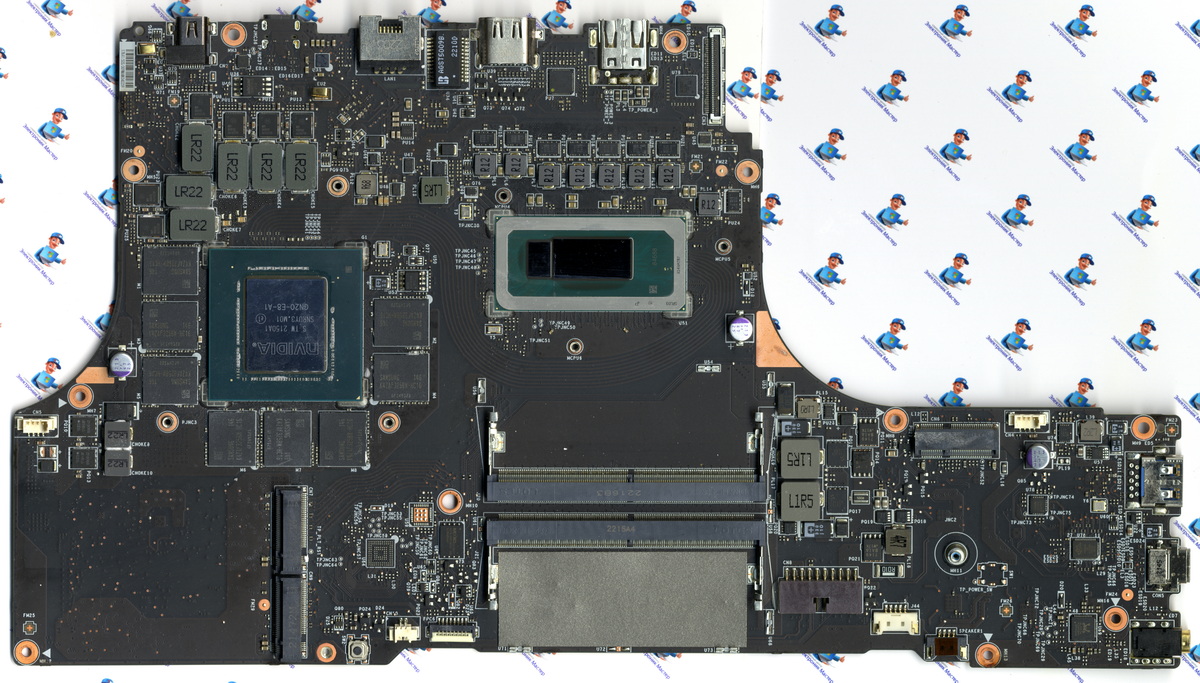

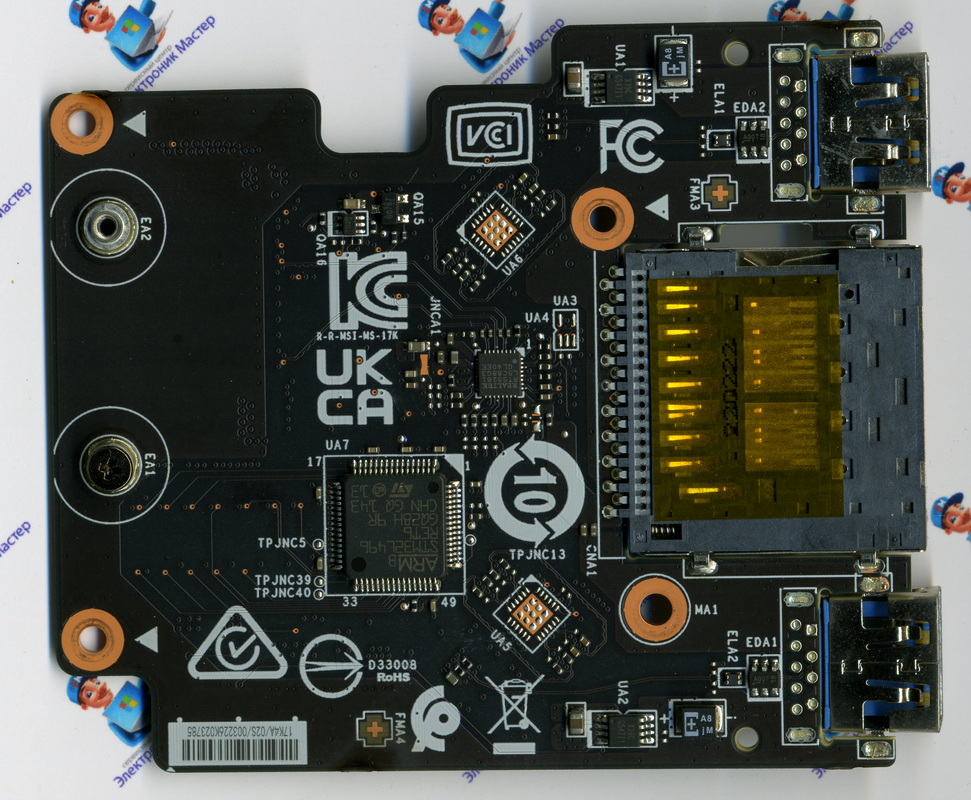

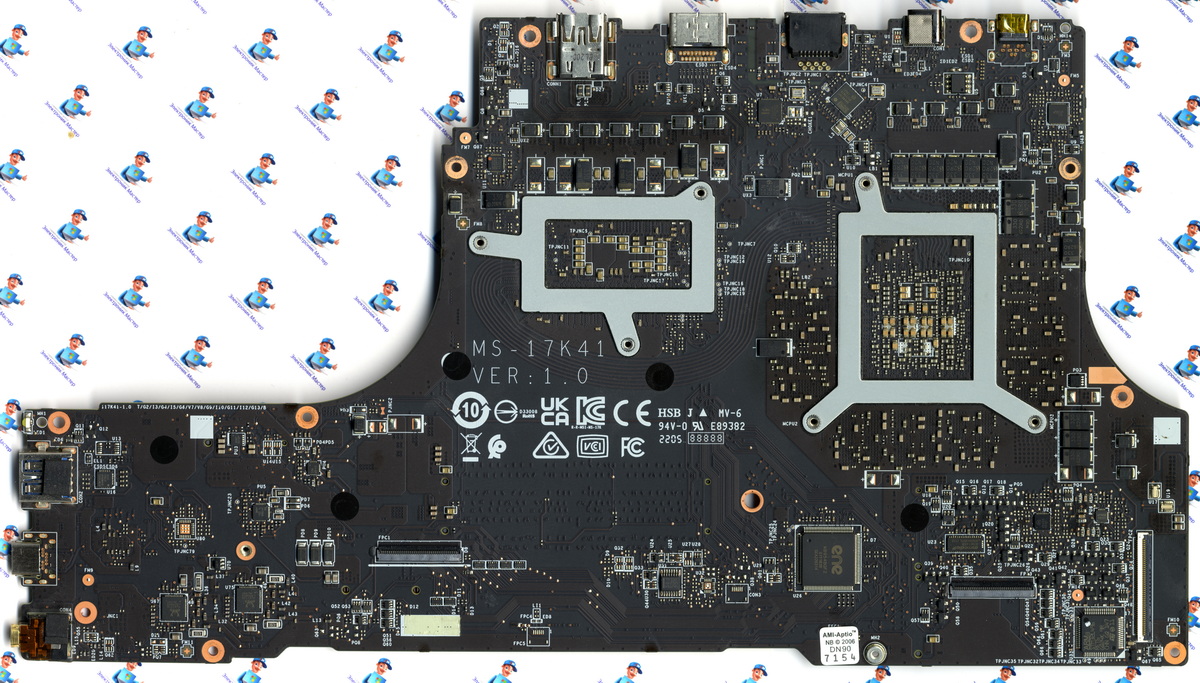

Фото материнки и доп. платы

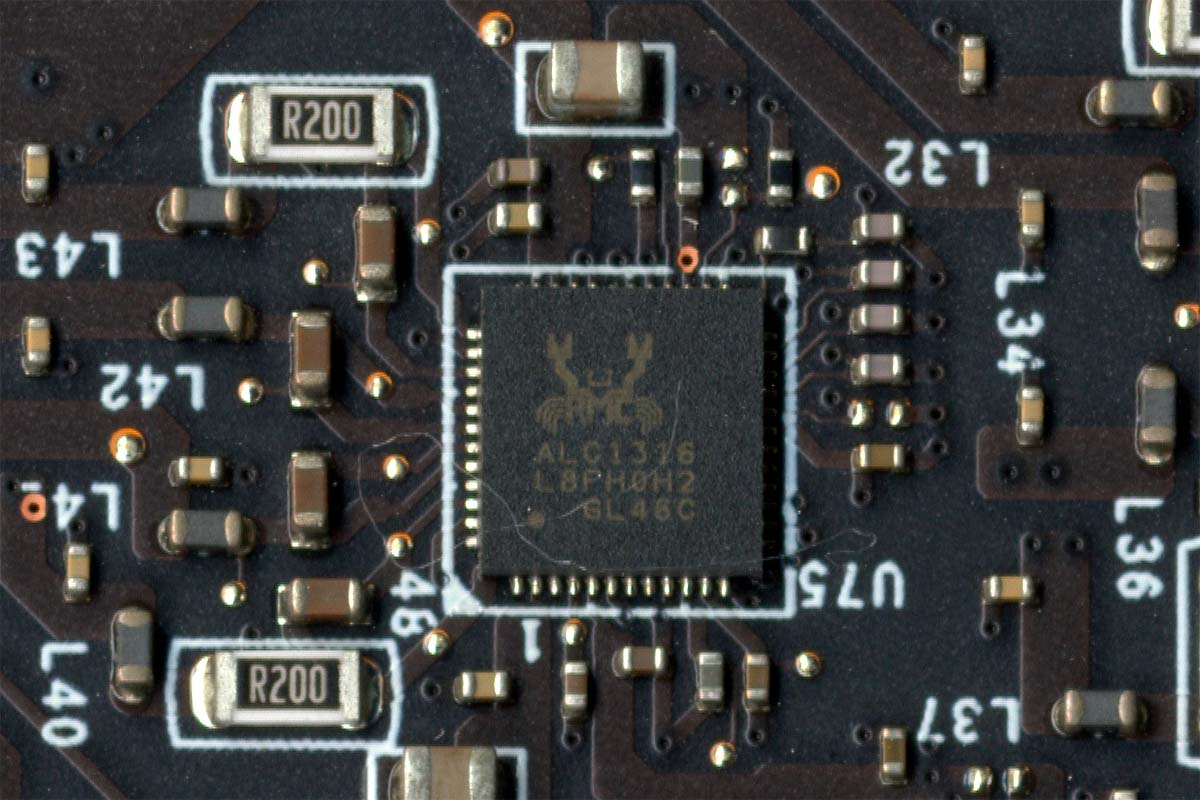

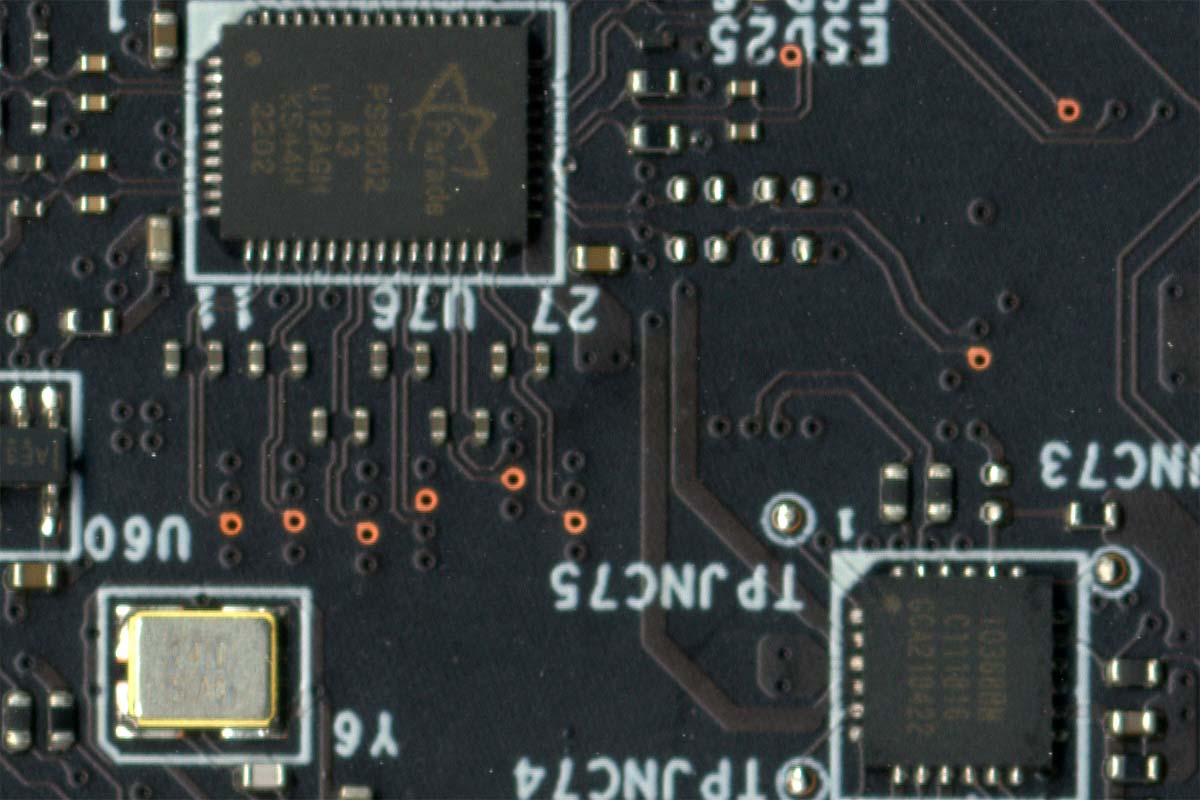

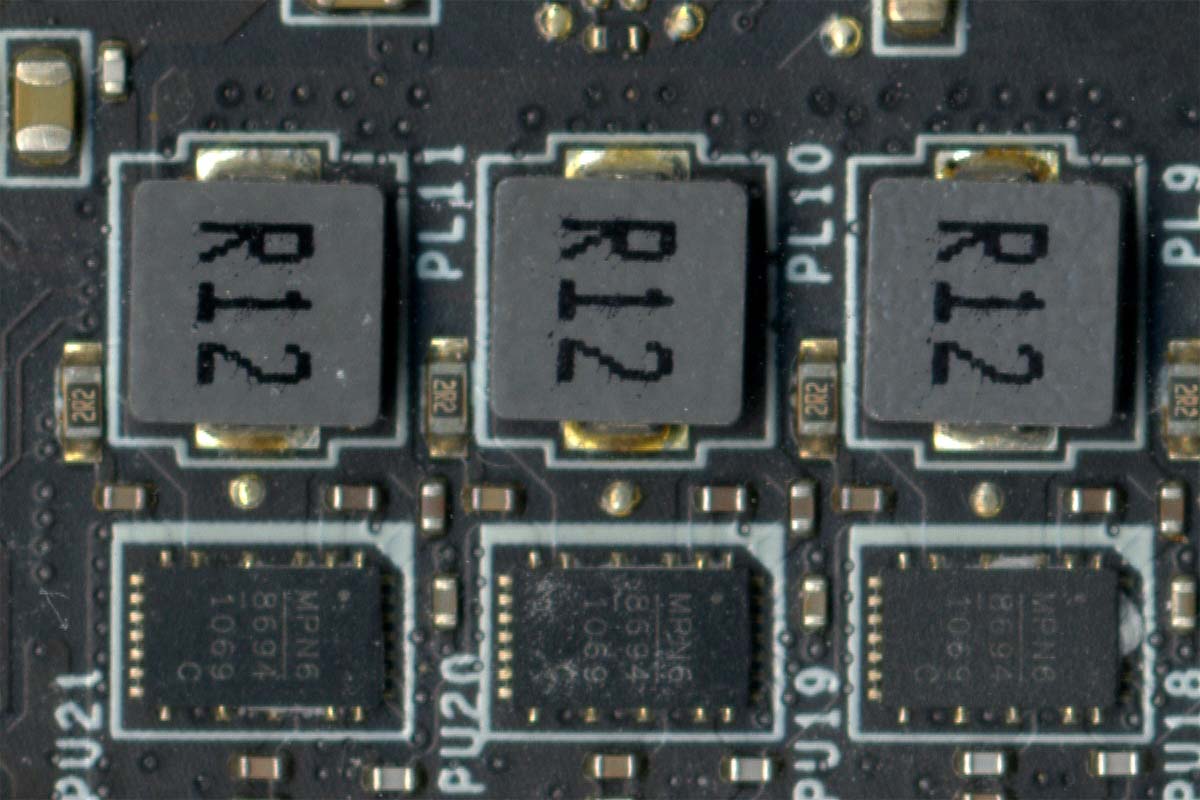

Просмотр участков платы в масштабе 100%:

MS-17K41 VER:1.0 BOARDVIEW

На данный момент бордвью или схема платы MS-17K41 VER:1.0 отсутствует. Если у вас есть данная схема - напишите нам, будем благодарны за предоставленные материалы.
