X409DL REV2.0
Скан платы Asus X409DL REV2.0 фотография материнской платы в высоком разрешении, материнская плата от ноутбука Asus M509DJ-BR073T. Плата без следов залития, пайки и других следов внешнего воздействия. В архиве так же есть Boardview файл для этой мат. платы.
Устанавливается в ноутбуках:
M509DJ-BR073T
Компоненты на плате:
- CPU: AMD Ryzen 3 3200U (YM3200C4T2OFG)
- RAM: Samsung K4A8G15 5WC DDR4 1.2V FBGA96
- VIDE0: GeForce MX230 (N17S-G0-A1)
- VRAM: Micron D9VVR GDDR5 1.5V FBGA170
- EC: IT8225E-128/CX
- SPI Flash: 25LB64CSIG 1.8V (аналог Winbond W25Q64FWSSIQ)
- CHARGER: BQ 24780S

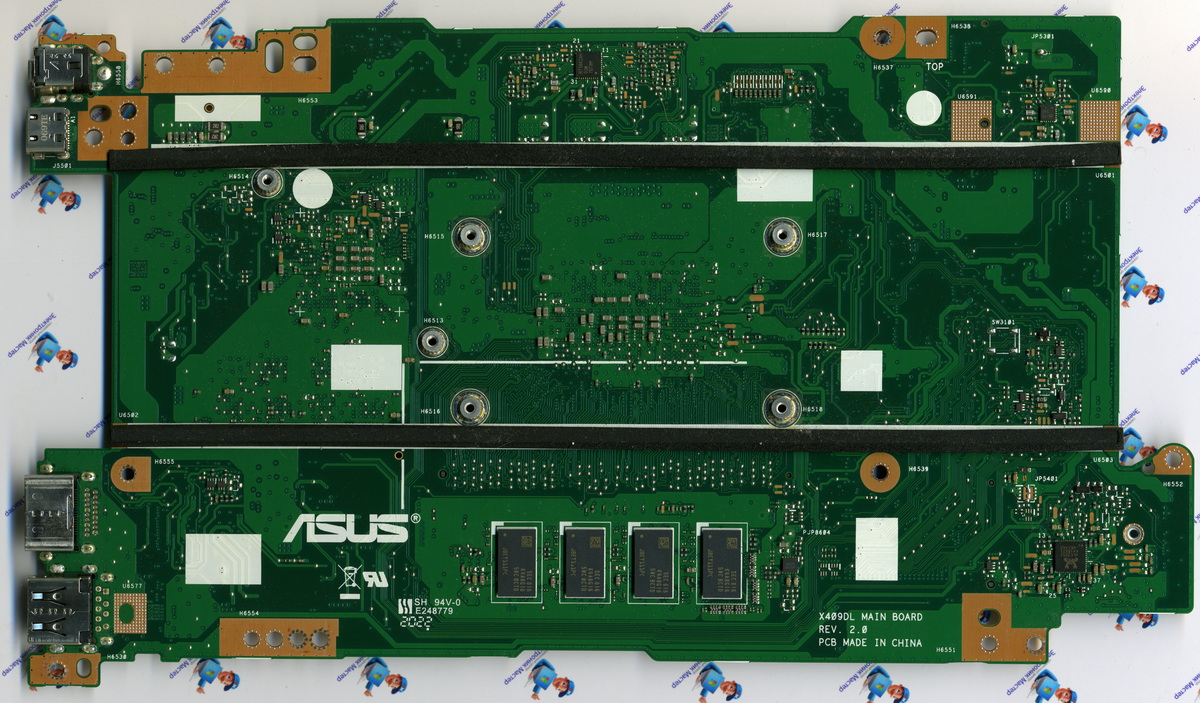

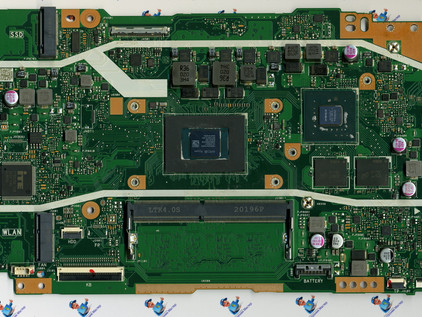

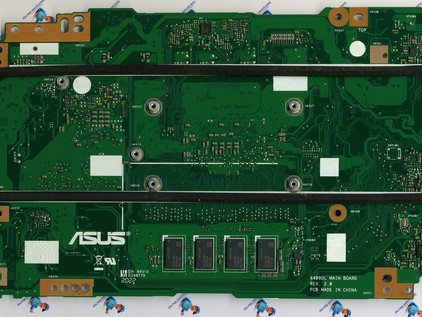

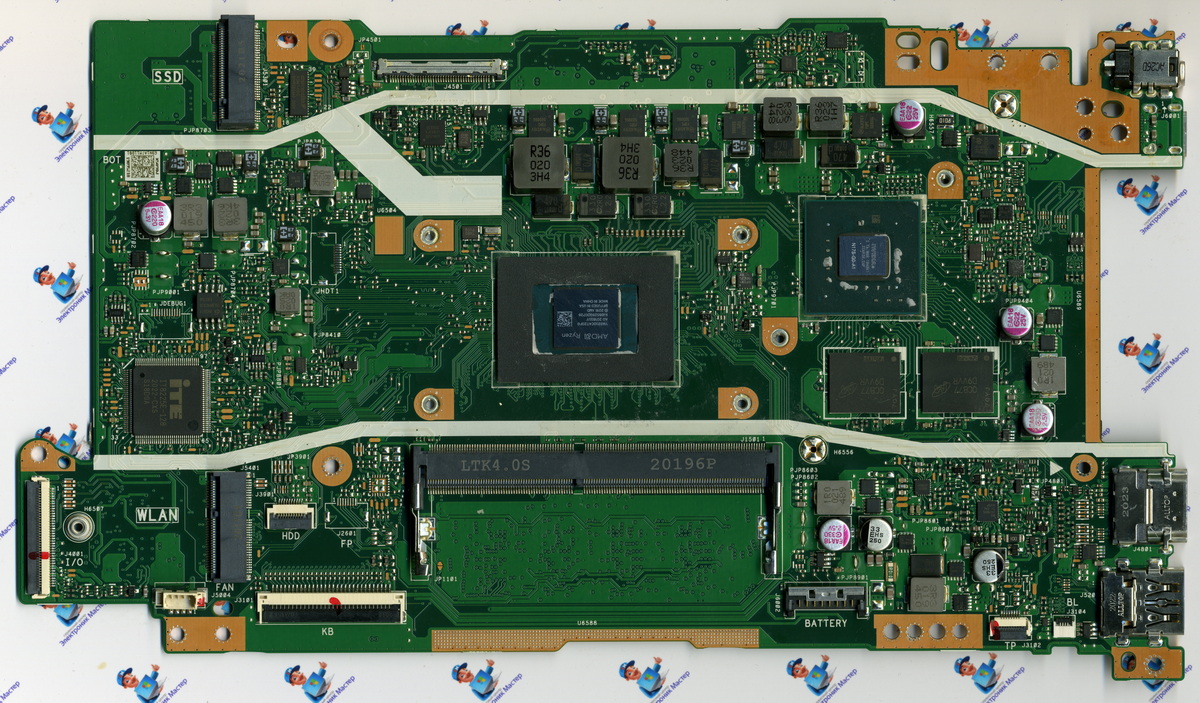

Скан платы с двух сторон:

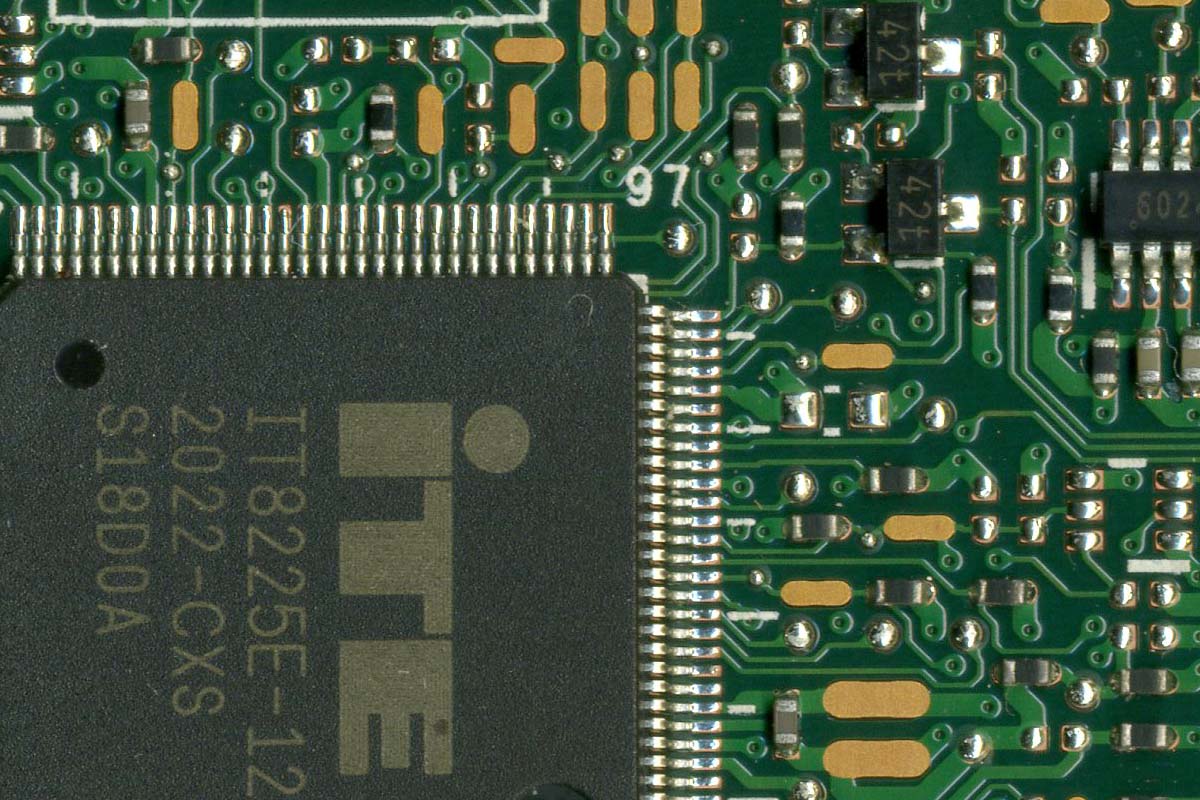

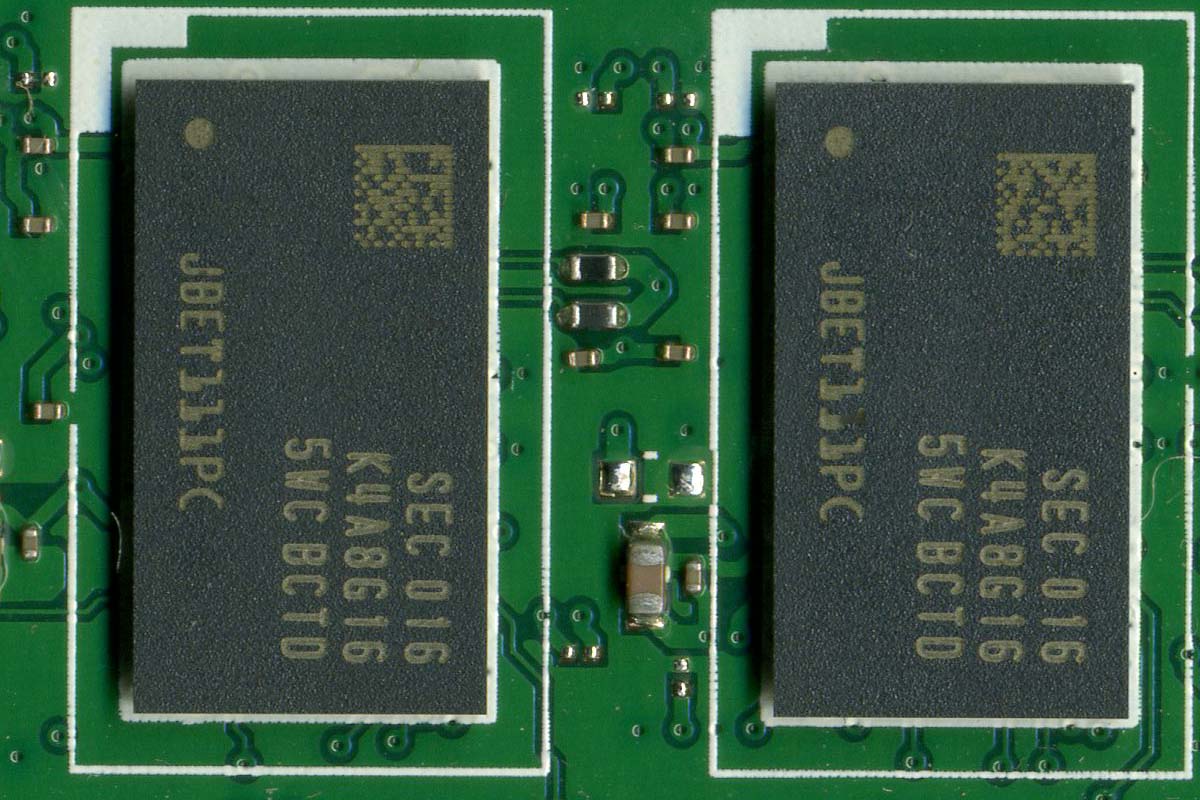

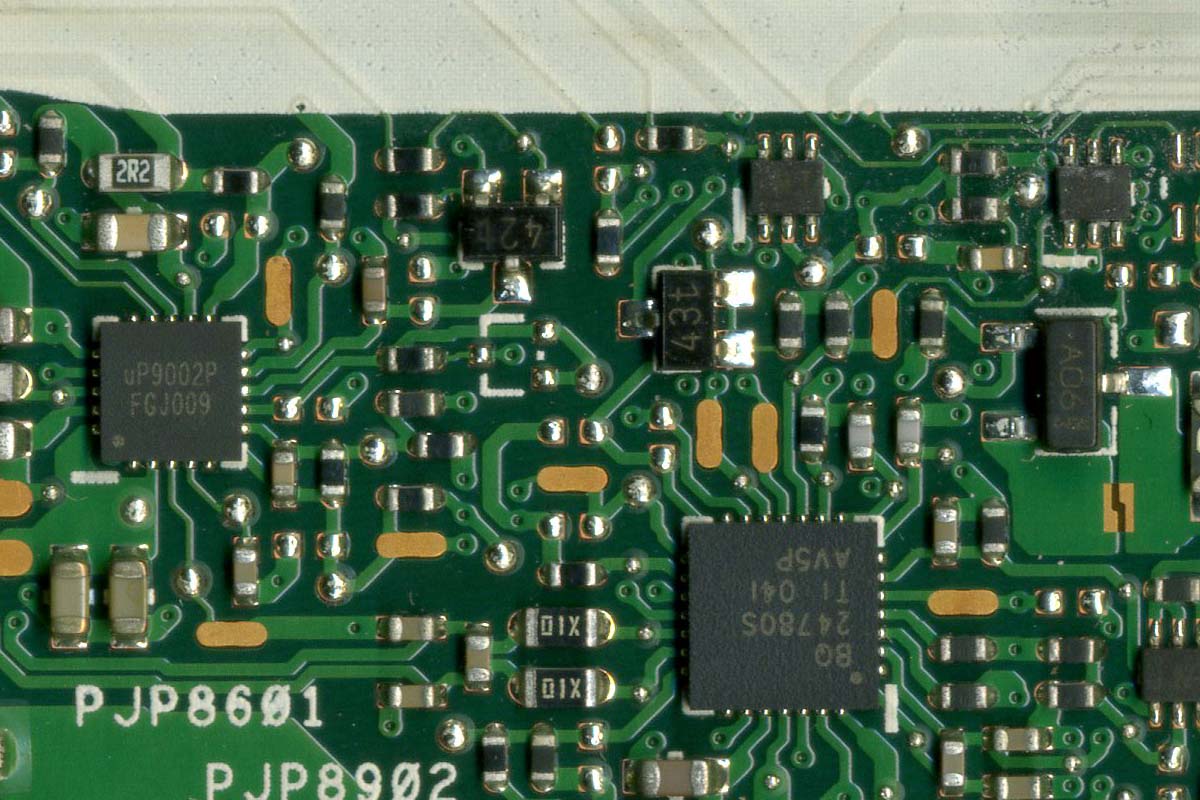

Просмотр участков платы в масштабе 100%:

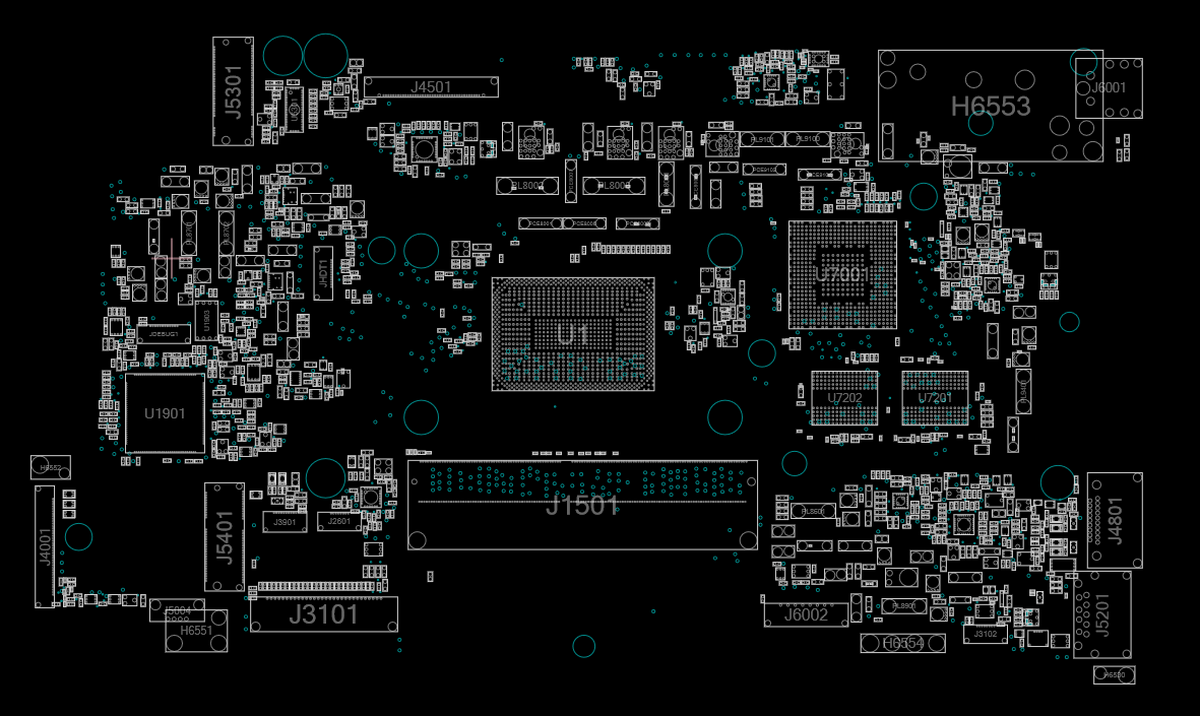

X409DL BOARDVIEW

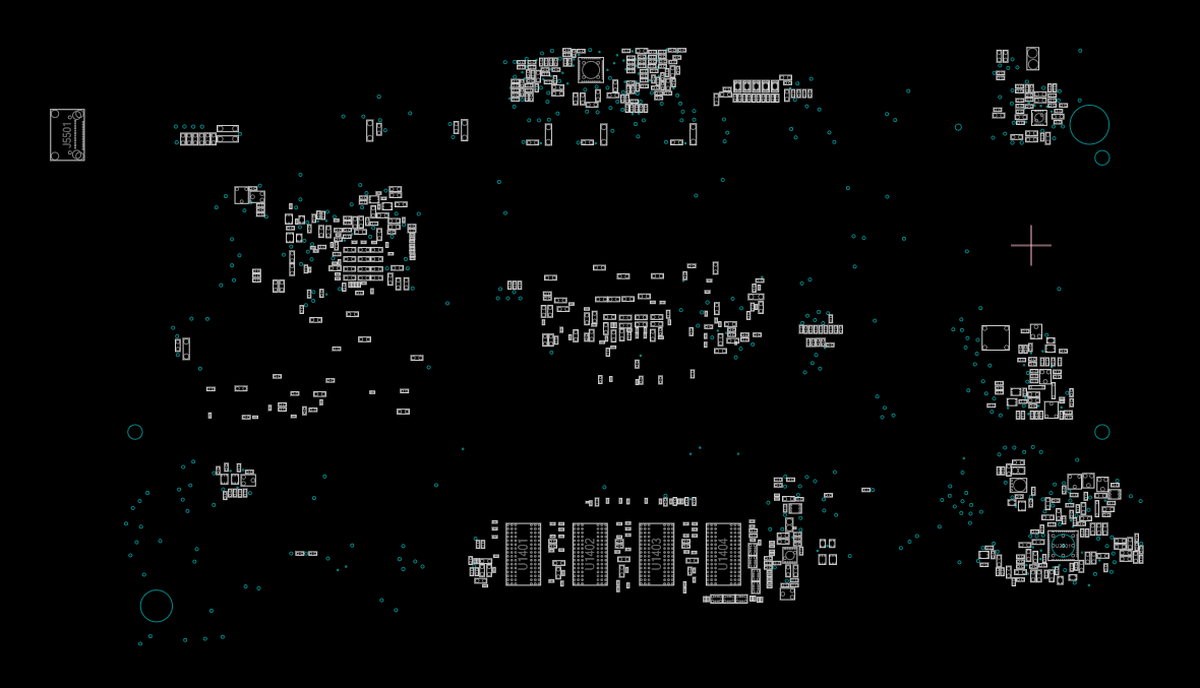

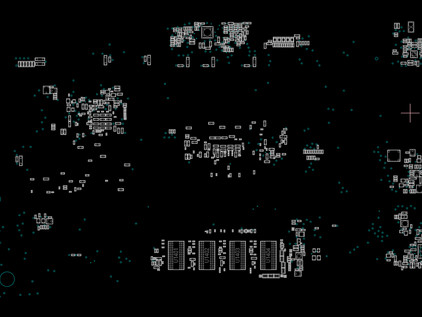

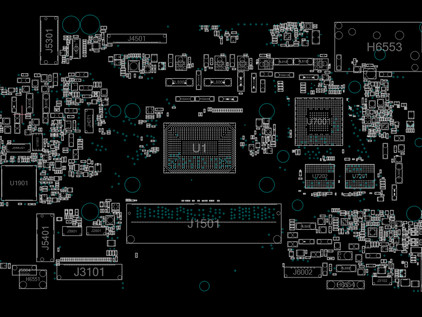

Помимо фотографий платы, в архиве доступна схема X409DL REV2.0 Boardview. Превью так же доступны ниже:
Файлы в архиве:
Asus VivoBook X409DJ X409DA.fz
