43PFT4001/60 уменьшить ток подсветки

В этой статье вы узнаете как на телевизоре Филипс 43PFT4001/60 с главной платой MSD3463-T8C1 после замены LED-подсветки уменьшить ток. В этой статье мы покажем как это сделать правильно, приведём замеры силы тока до и после доработки.

Состав телевизора PHILIPS 43PFT4001/60

MAIN-плата: MSD3463-T8C1
Панель: K430WD9
T-CON: V15 FHD DRD 6879C-0532A
LED-подсветка: K420WD-A3 (8 планок по 5 светодиодов)
Планки матрицы: 6870S-1932C V15 43FHD

Внешний вид:

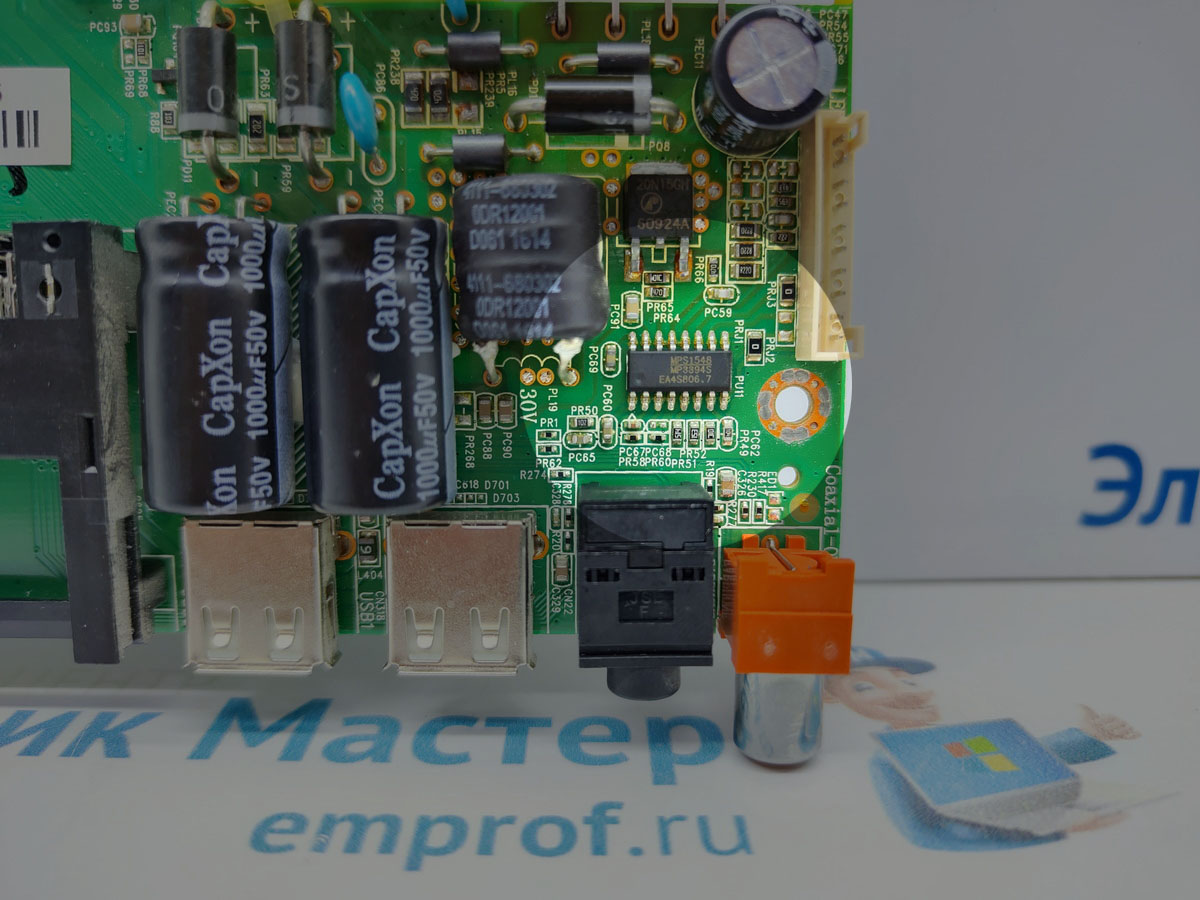

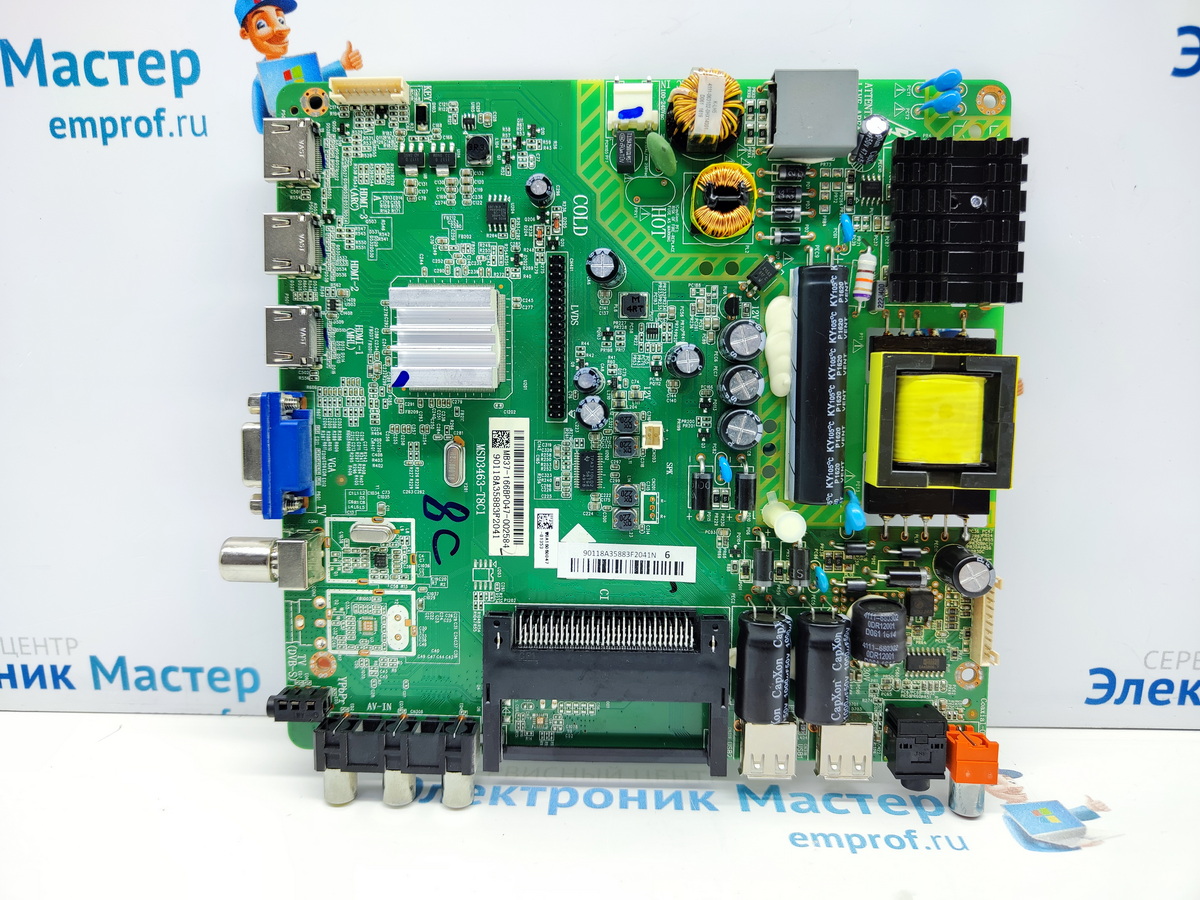

Общие фото MAIN платы MSD3463-T8C1 представлены ниже. Для удобства, мы указали область, где будем проводить доработку тока подсветки.

Доработка тока подсветки на плате MSD3463-T8C1

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор! Как это правильно сделать?

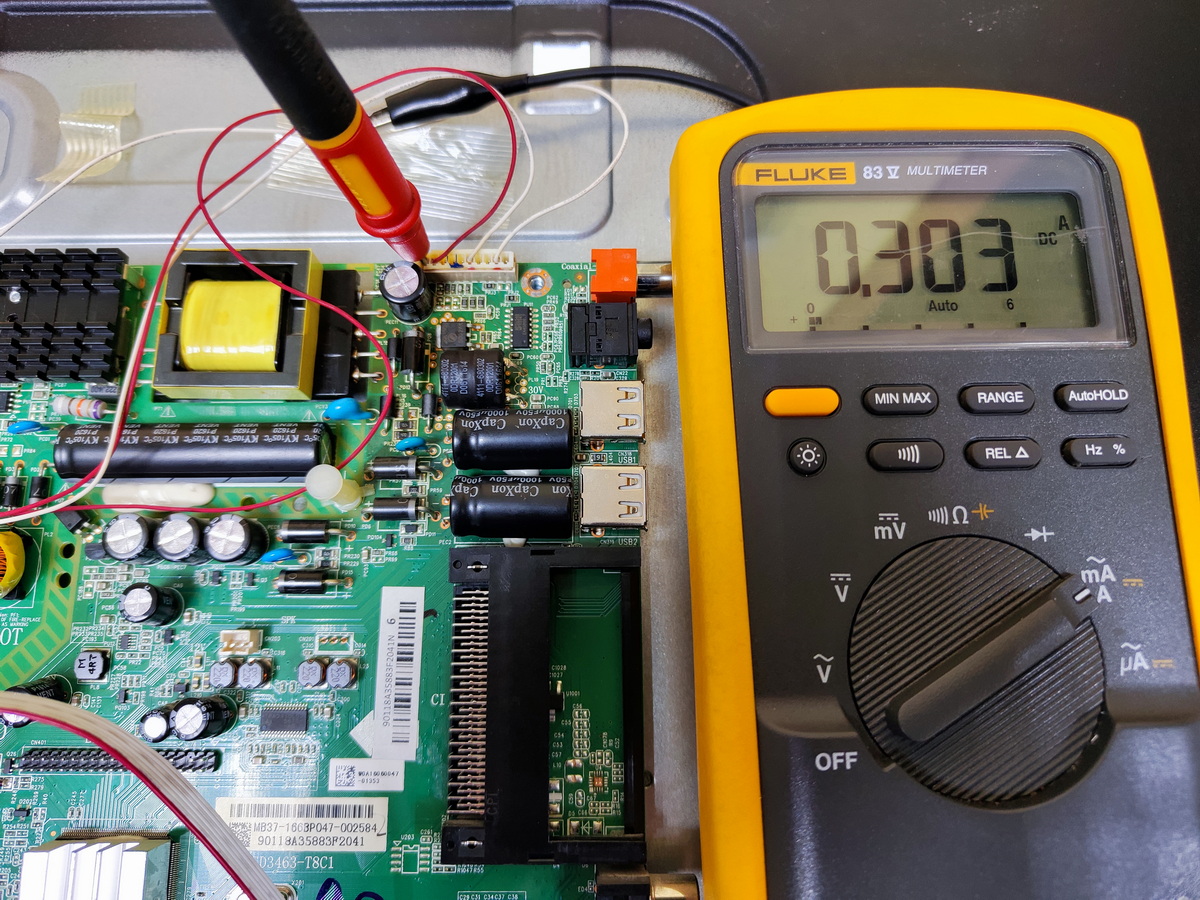

Перед доработкой ток подсветки составлял: 303 мА в рабочем режиме ТВ.

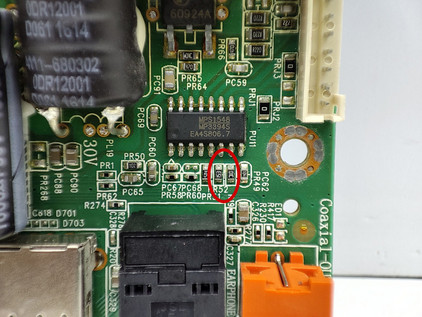

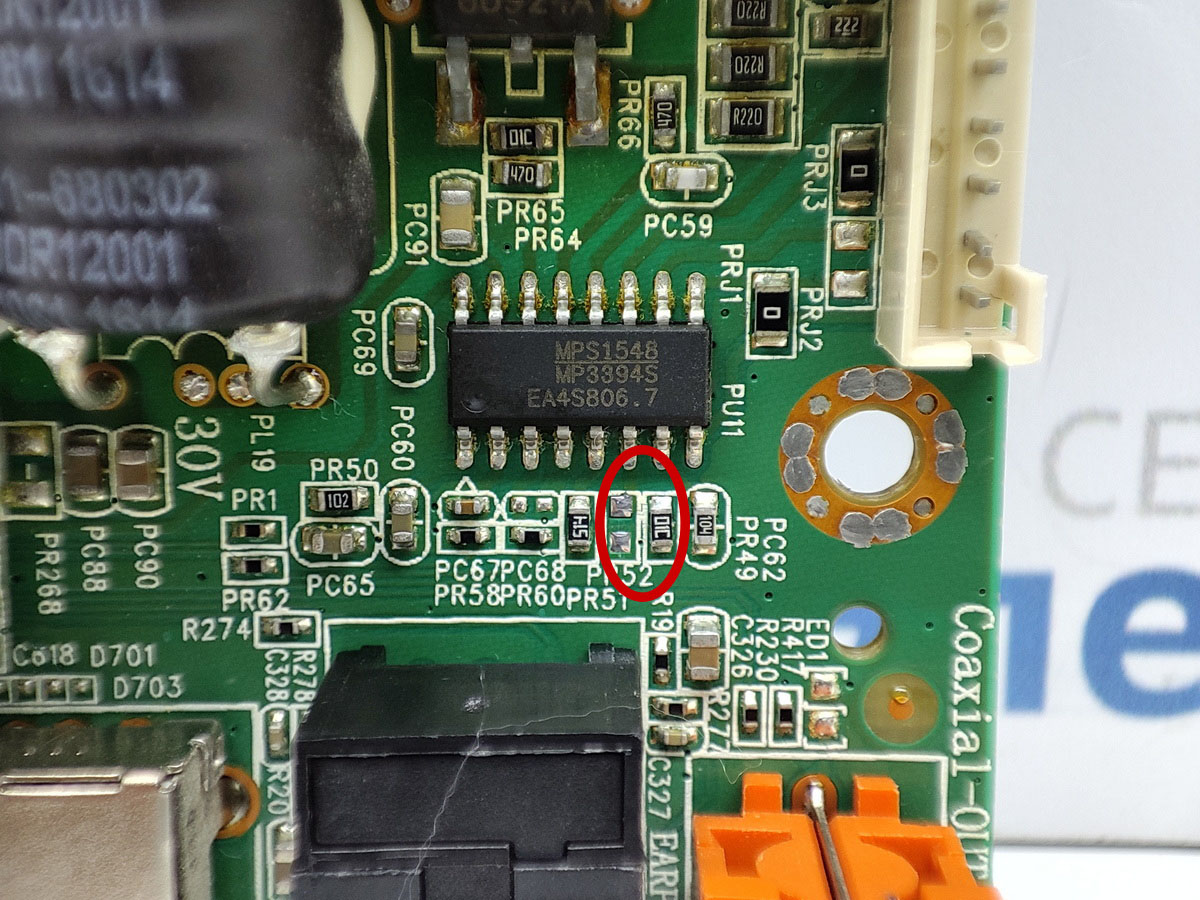

Для уменьшения силы тока работаем с двумя SMD-резисторами 0402, на 6-ой ноге контроллера MP3397S: 15 кОм (SMD 153) и 10 кОм (SMD 01C) — их общее сопротивление 6 кОм.

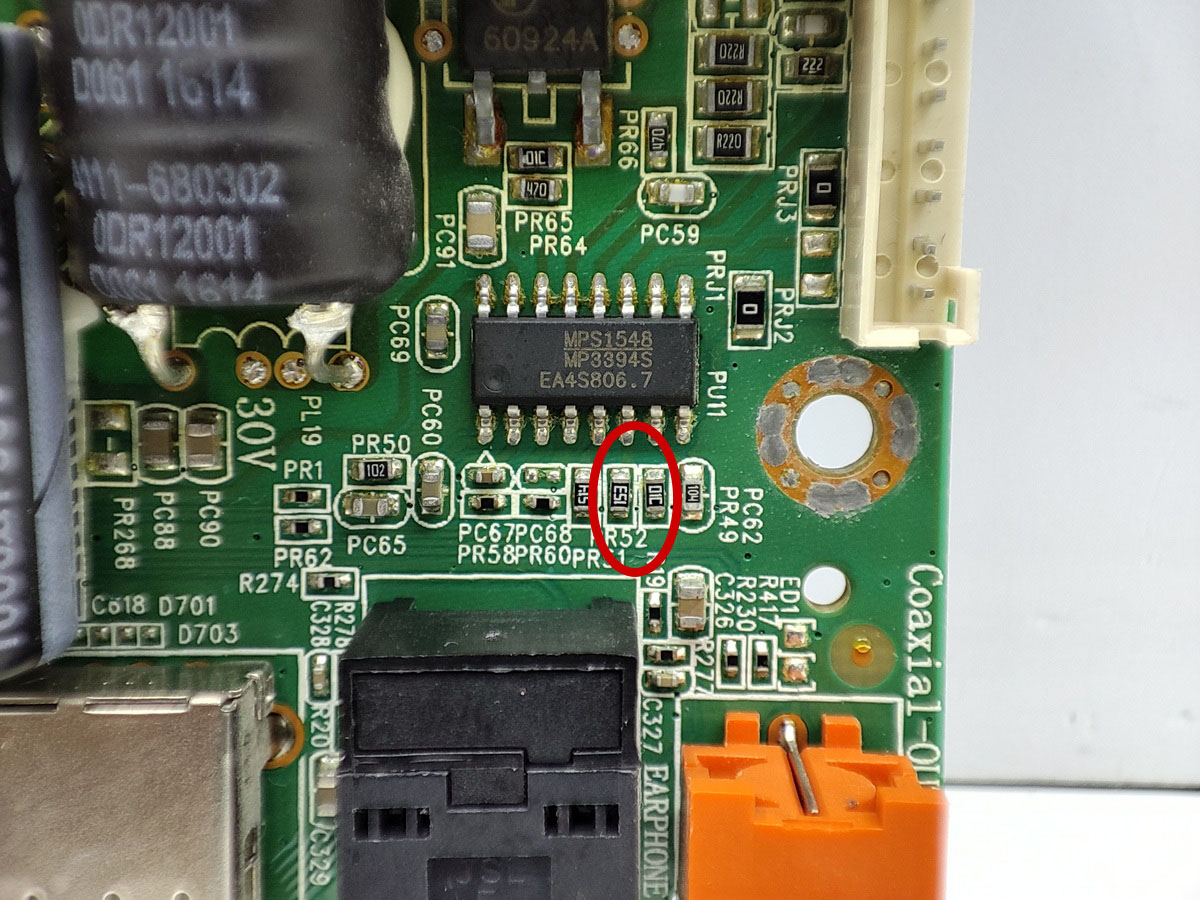

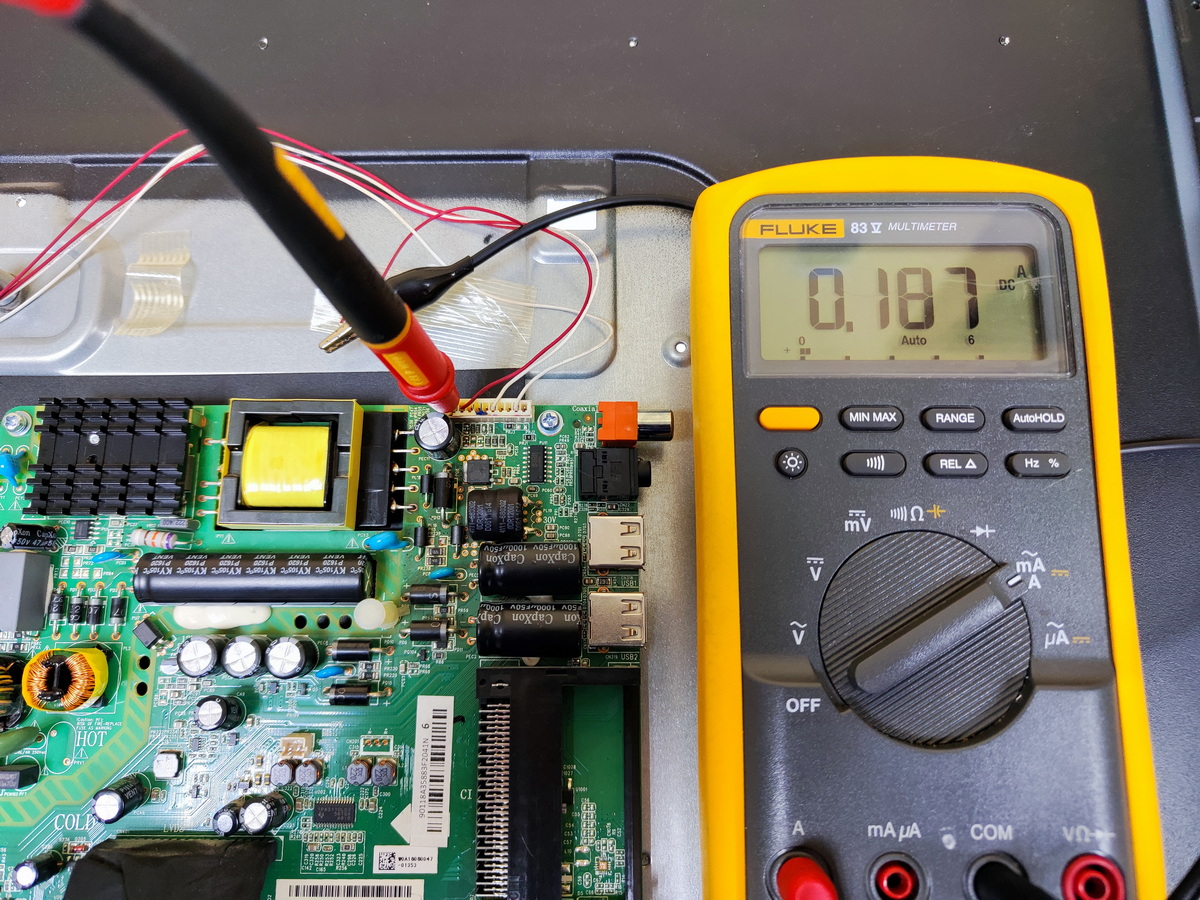

Для уменьшения тока подсветки убрать резистор на 15 кОм, оставить на 10 кОм. Сила тока подсветки упала до 187 мА.

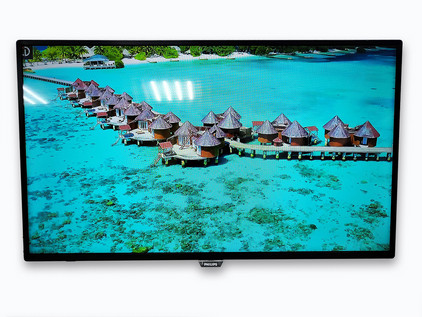

Все фото по доработке тока ниже:
