BN94-15257J уменьшить ток подсветки

В этой статье вы узнаете, как уменьшить ток подсветки на плате BN94-15257J на примере телевизора Samsung Samsung UE43TU7140U. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Данная доработка подходит для всех моделей телевизоров Samsung, с подобной платой: UE43TU7570U, UE43TU7097U, UE43TU7100.

Состав телевизора Samsung UE43TU7140U

Main-плата: KANT-SU2_7000_43_WW ML41A050595A BN9650988B BN94-15257J;
Панель: CY-BT043HGHV5V (ST425D01-7);
BN96-50319A / BN96-50320A / V07T-430SMA-R0 / V07T-430SMB-R0;

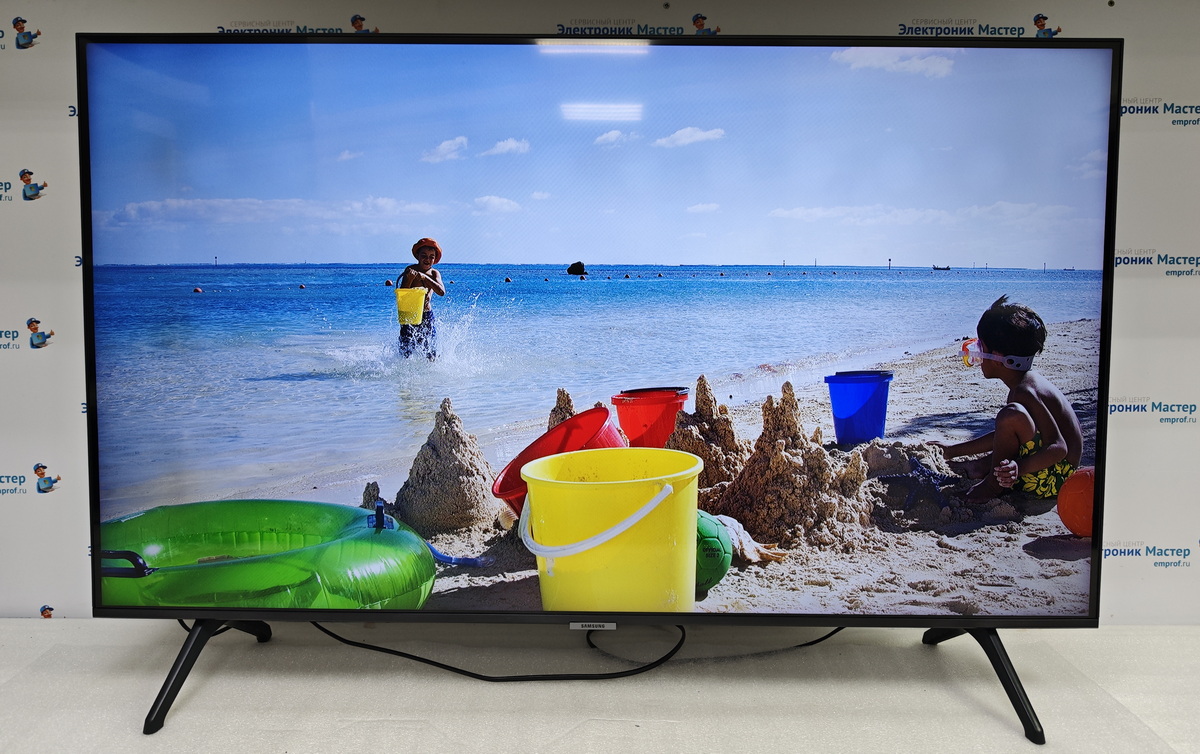

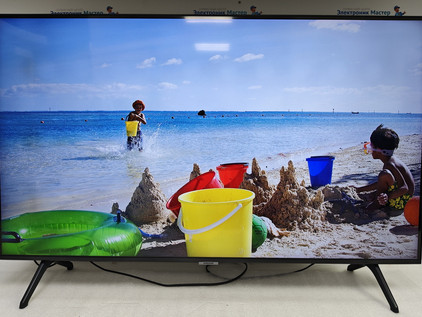

Внешний вид:

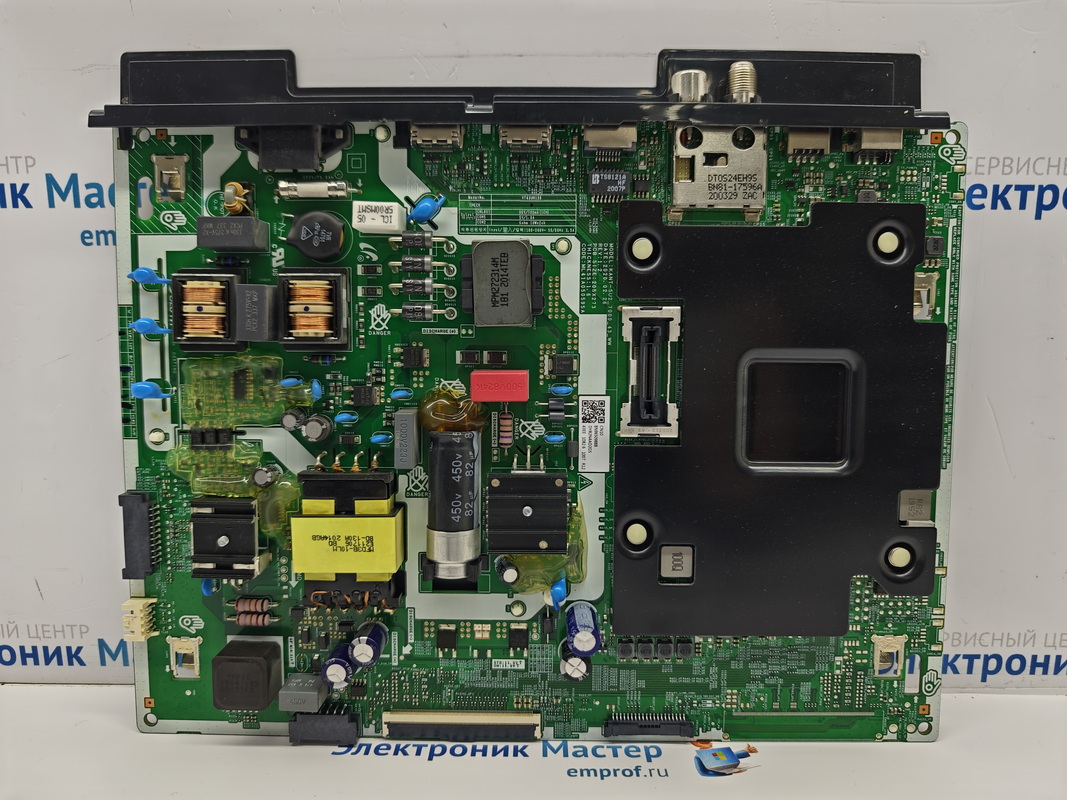

Фото главной платы представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки UE43TU7140U:

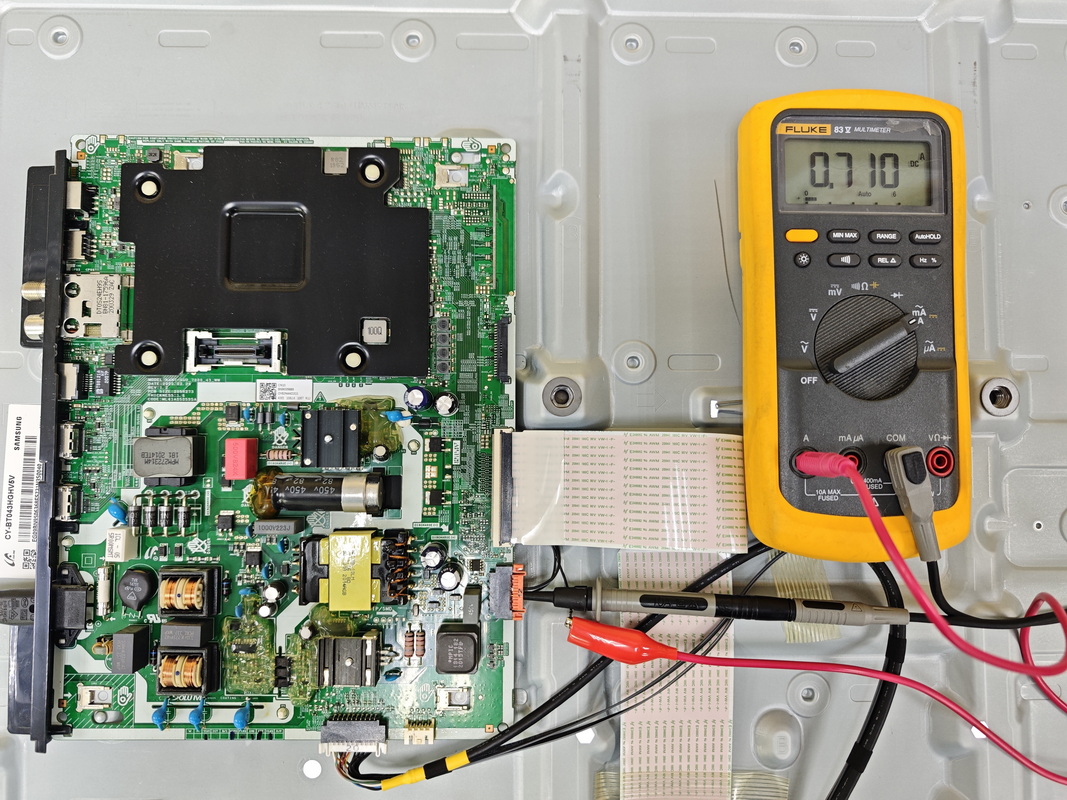

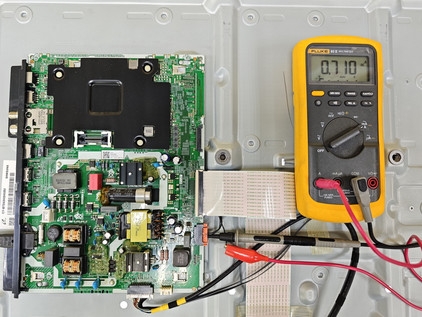

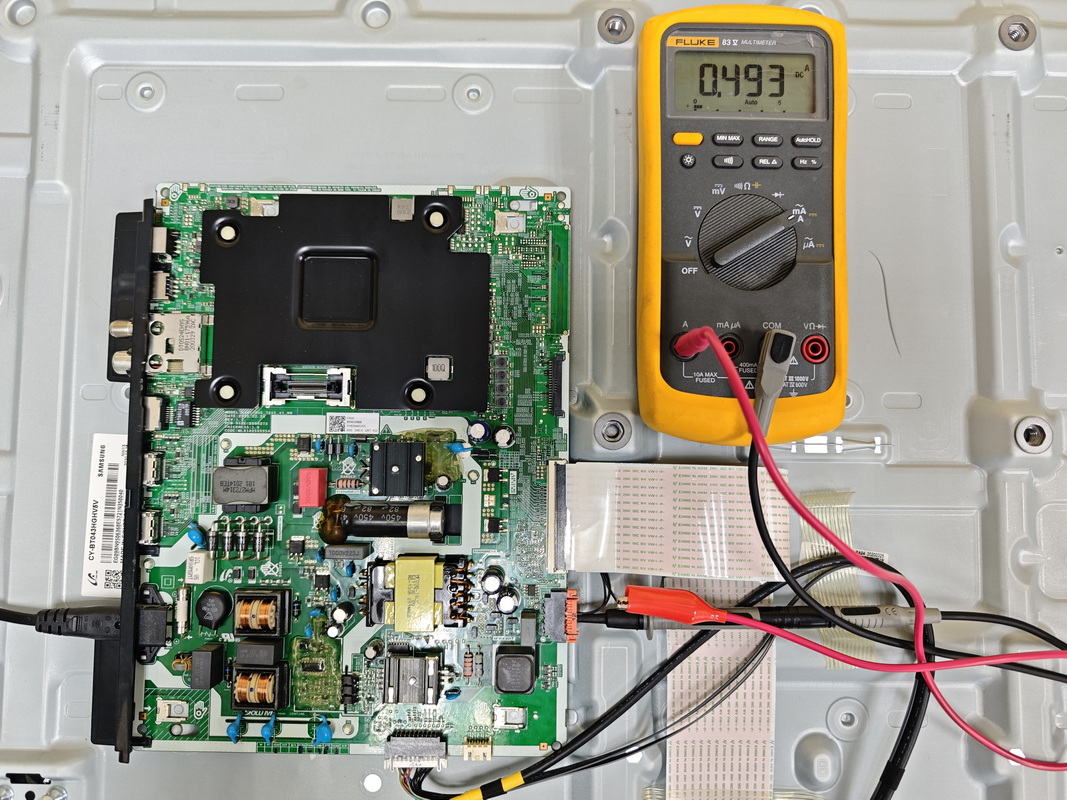

Перед доработкой платы ток подсветки составлял: 710 мА.

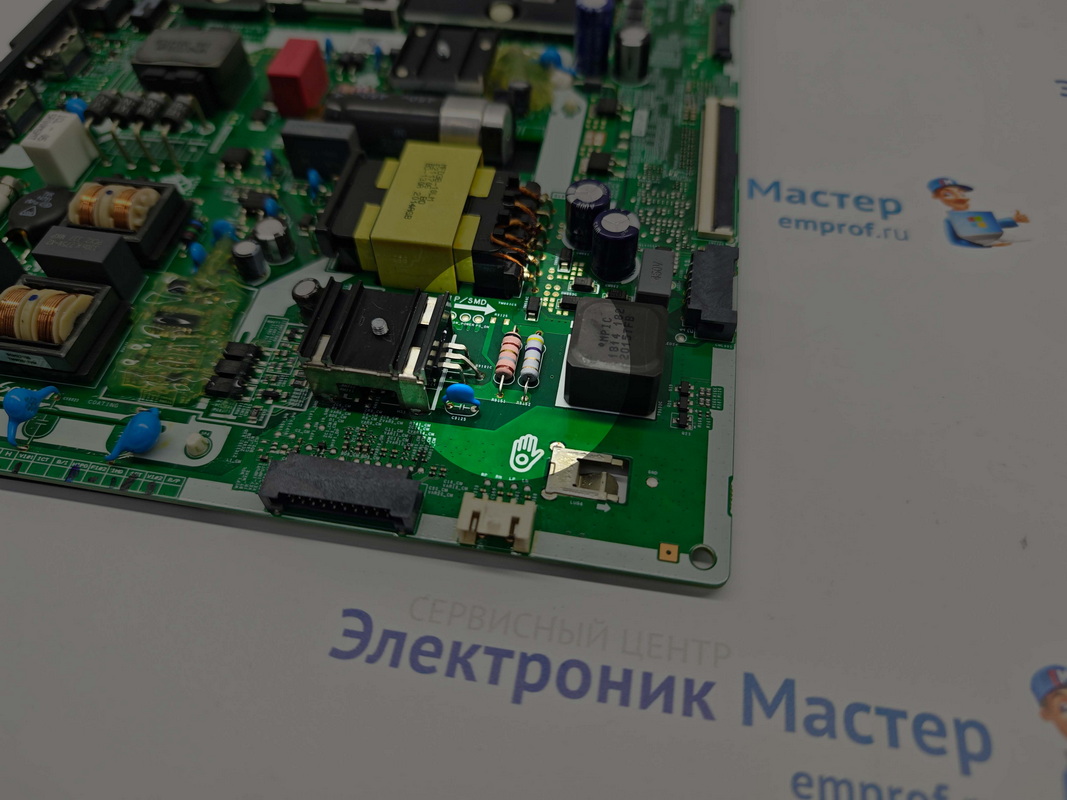

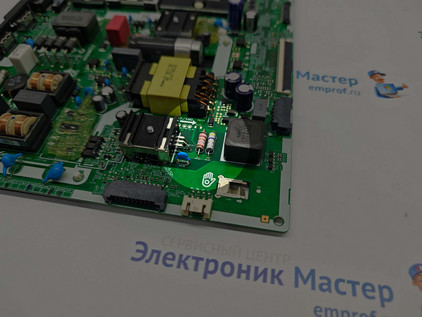

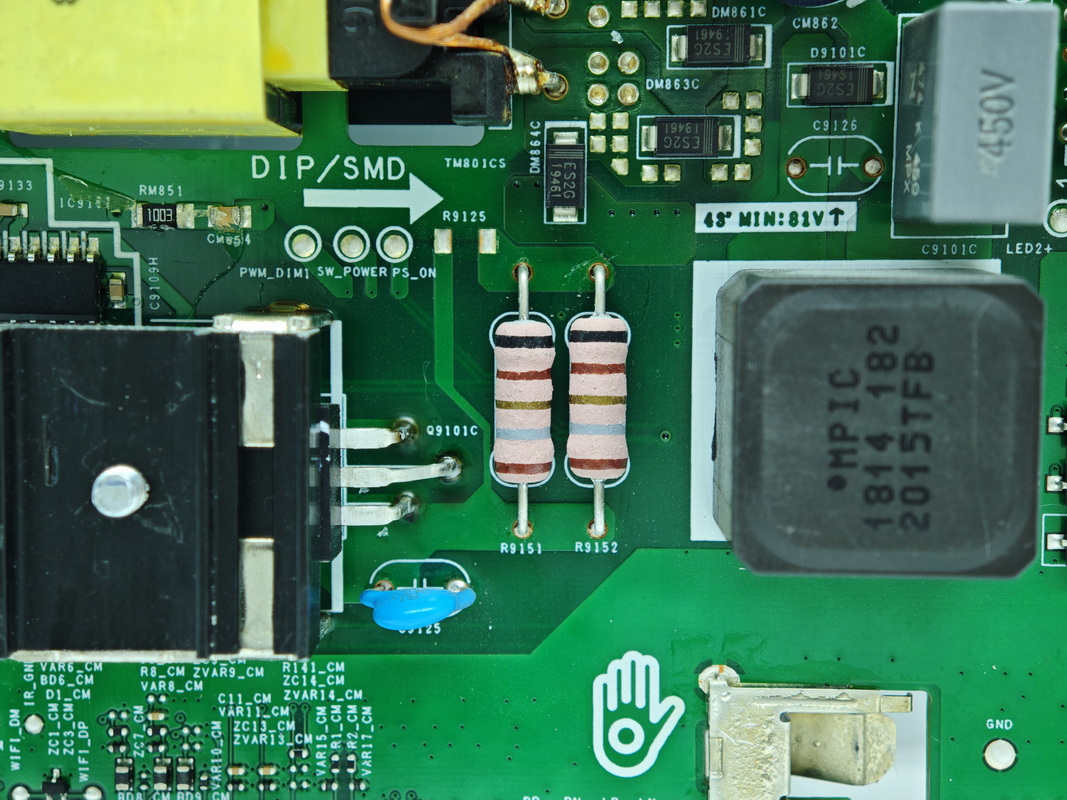

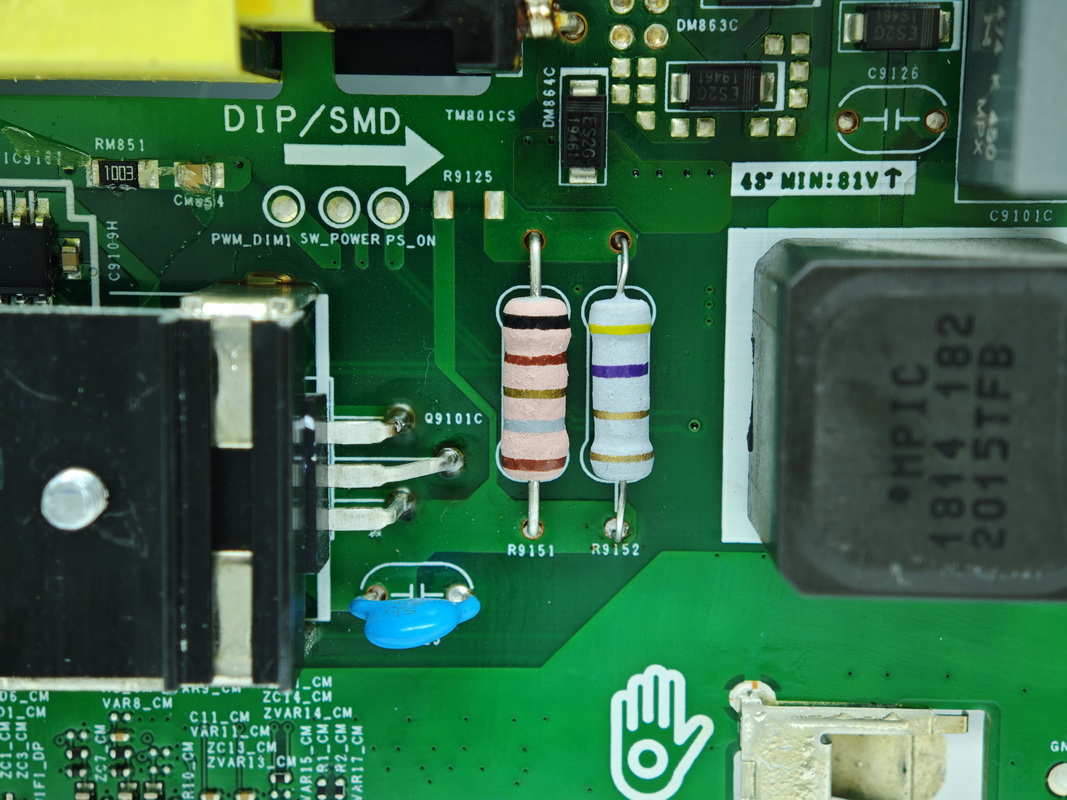

На плате BN94-15257J находится LED-драйвер SLM4681A. Для уменьшения силы тока работаем с низкоомными резисторами R9151 и R9152 номиналами 1.8 Ома, установленных по одному из выводов LED-драйвера. Заменили один из резисторов (любой) на резистор 4,7 Ом мощностью 1 Вт, как показано ниже. Общее сопротивление резисторов увеличилось с 0,9 Ом до 1,3 Ом - чего достаточно, чтобы не потерять в яркости и увеличить срок службы подсветки.

До доработки:
