CH1160D-1MF 600-UA D уменьшить ток подсветки

Состав телевизора HYUNDAI H-LED55EU7008

• MAIN-плата: JUC7.820.00243914 HLS93FJ-iU-1 (211F0B7M001540)
• Блок питания PSU: CH1160D-1MF 600-UA D
• Панель: C550Y19-5S (ULG6SS01)
• T-CON: JUC7.082.00257282
• LED-подсветка: LB-C550-G5S-U-L-11-14-X1 Y154-L0S-JA-2
• Планки матрицы: 6870S-2706D V18 55UHD_SPCB_6Array_Ver0/1_H/F

Внешний вид:

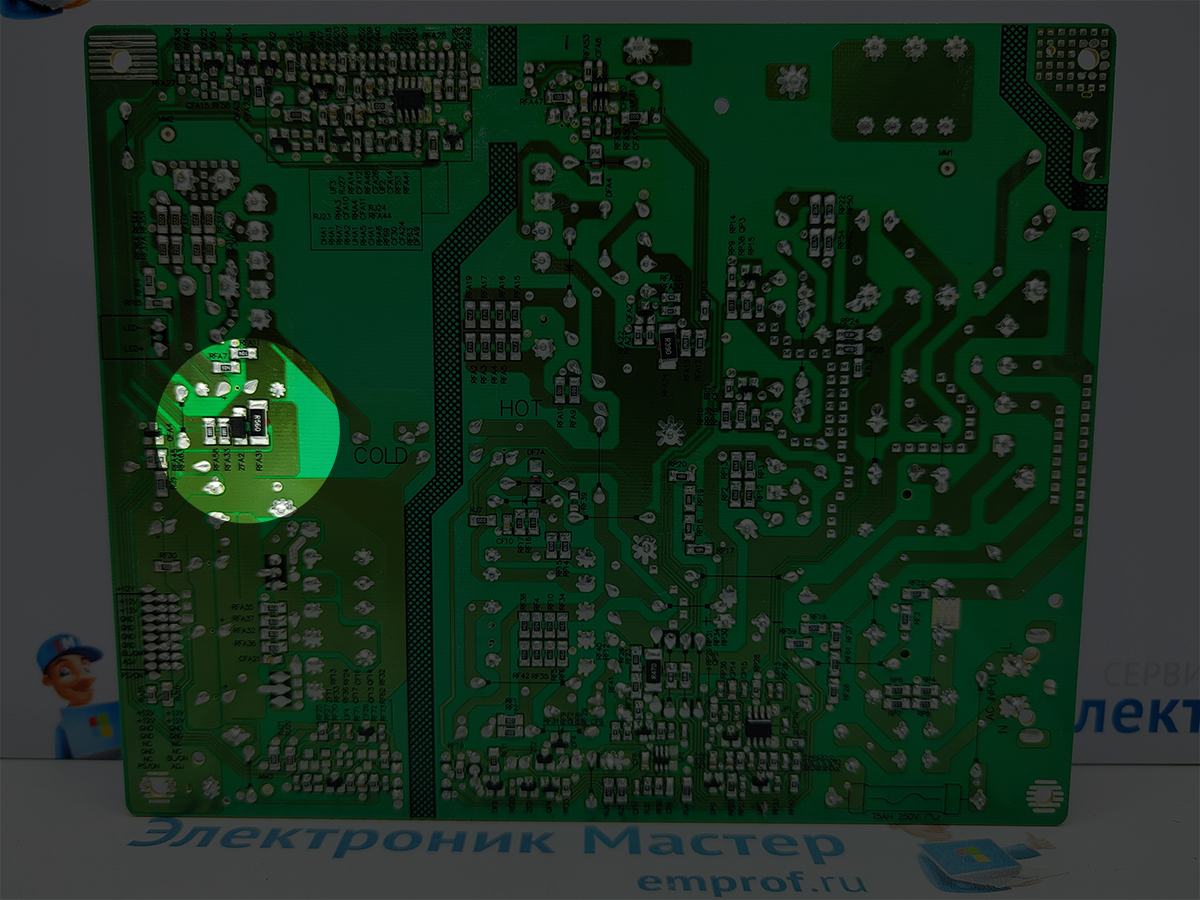

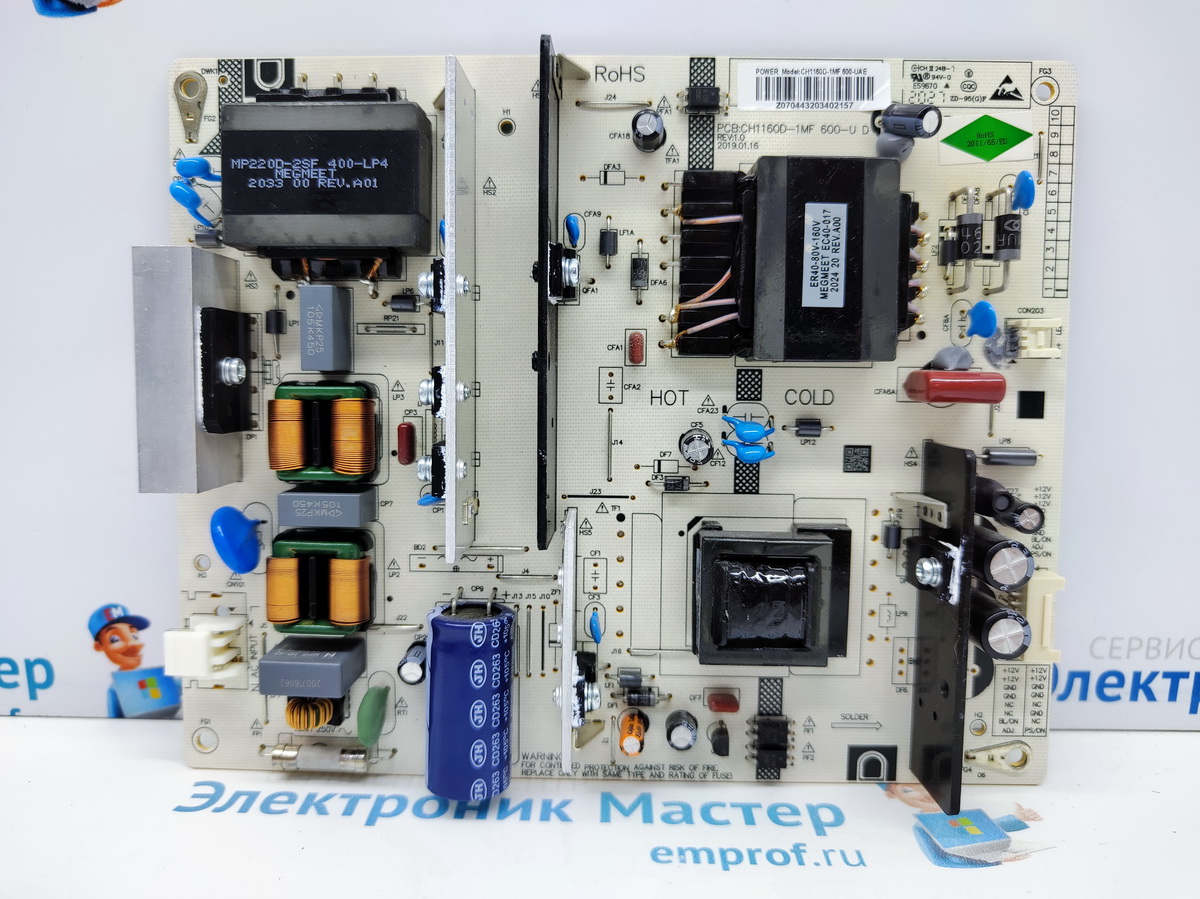

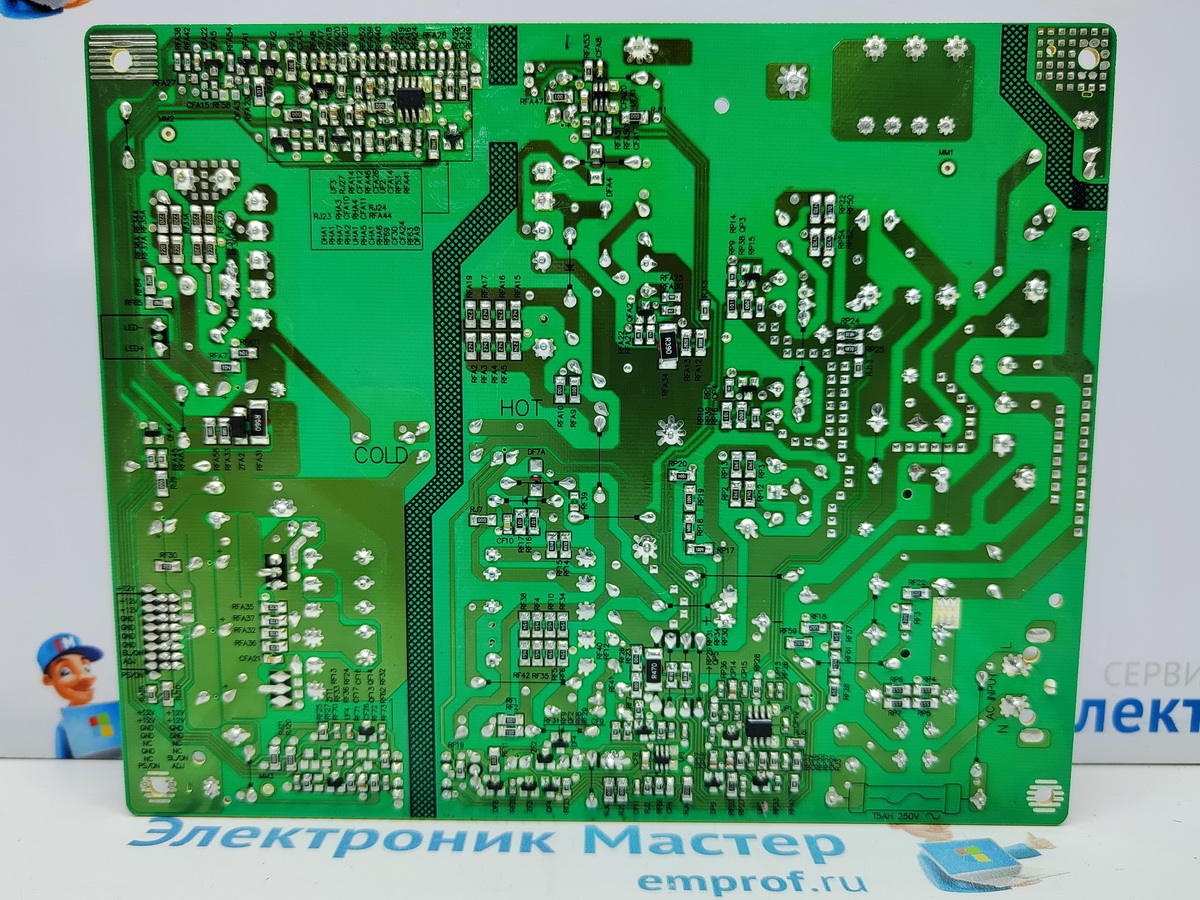

Общие фото платы питания CH1160D-1MF 600-UA D представлены ниже. Для удобства, мы указали область, где будем проводить доработку тока подсветки.

Уменьшаем ток подсветки HYUNDAI H-LED55EU7008: CH1160D-1MF 600-UA D

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор! Как это правильно сделать?

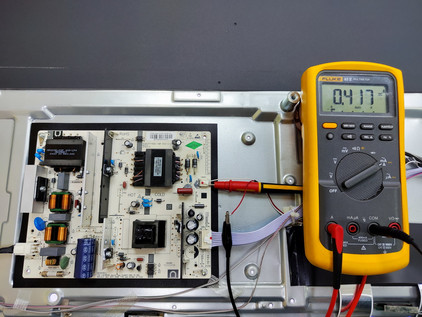

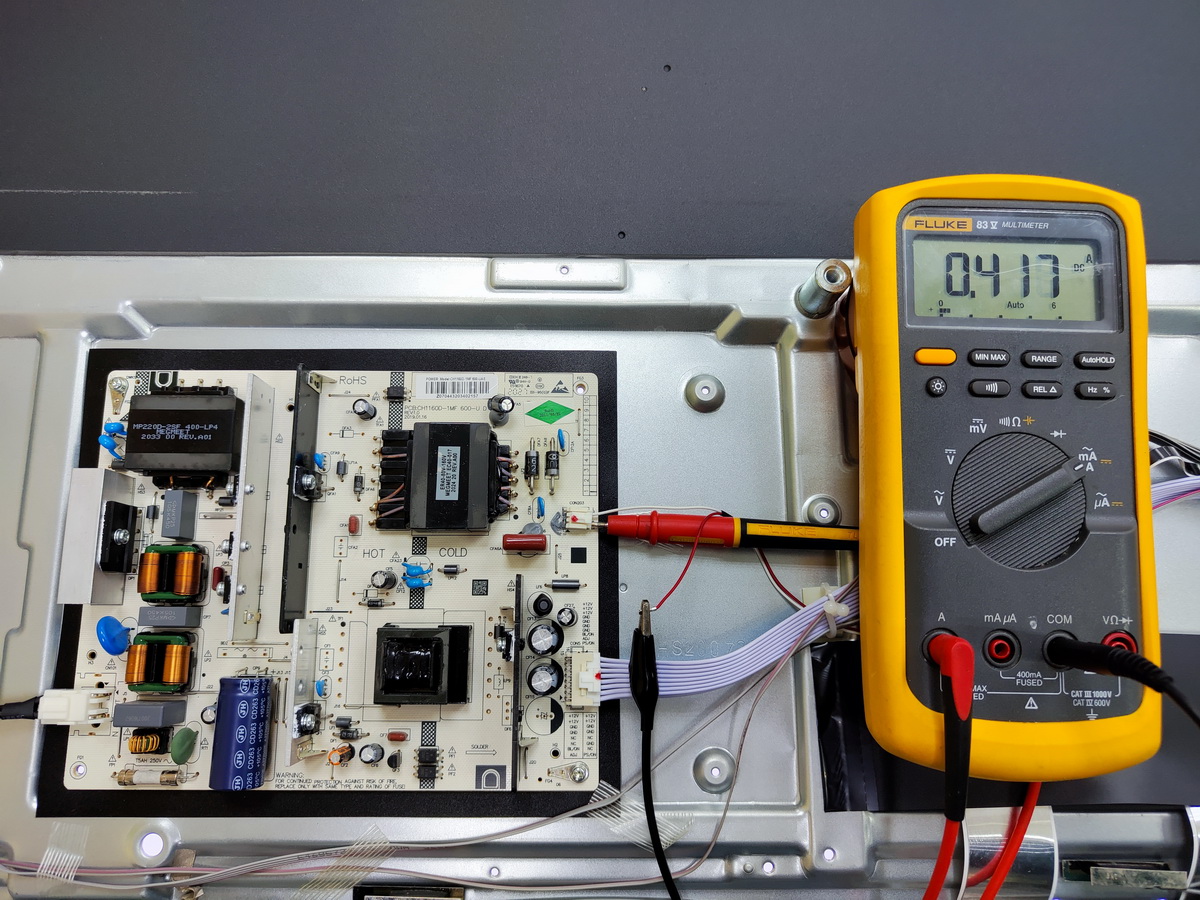

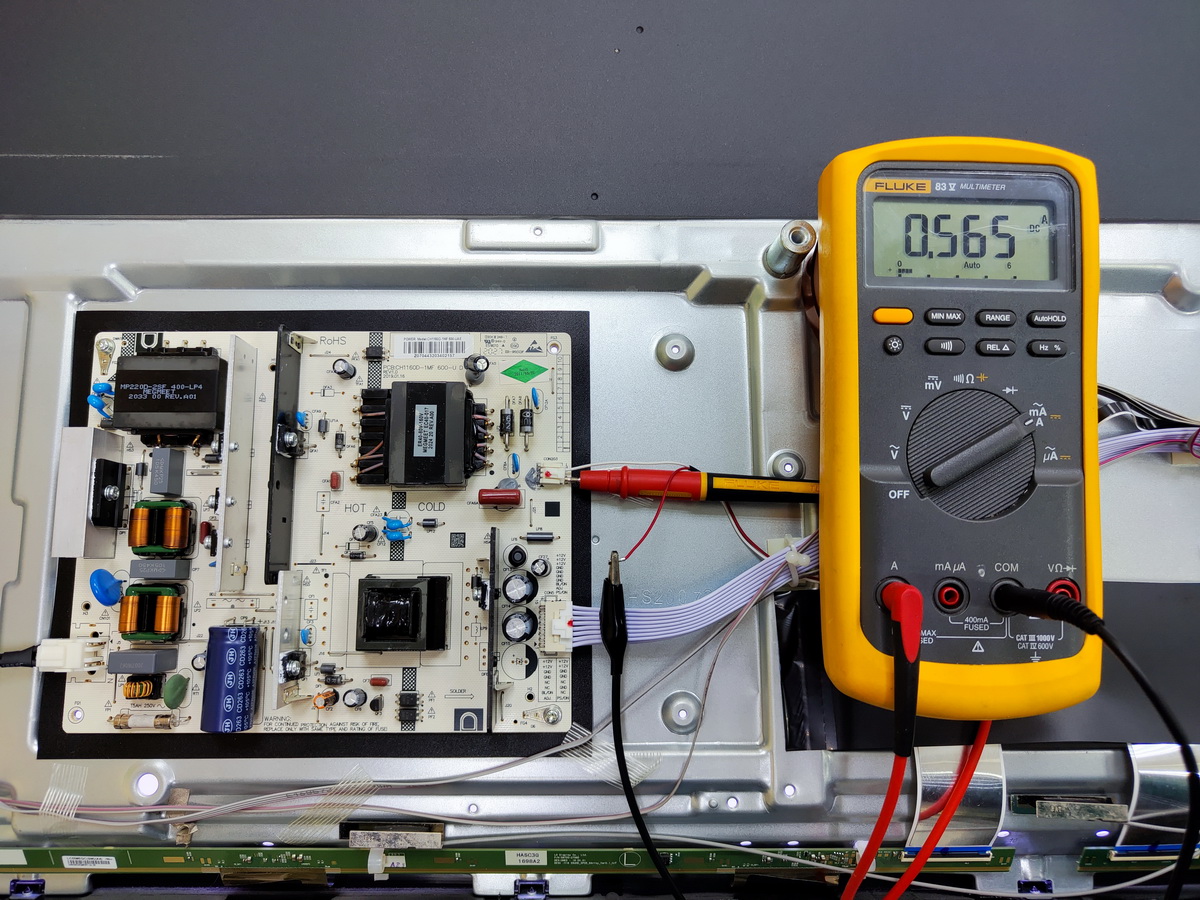

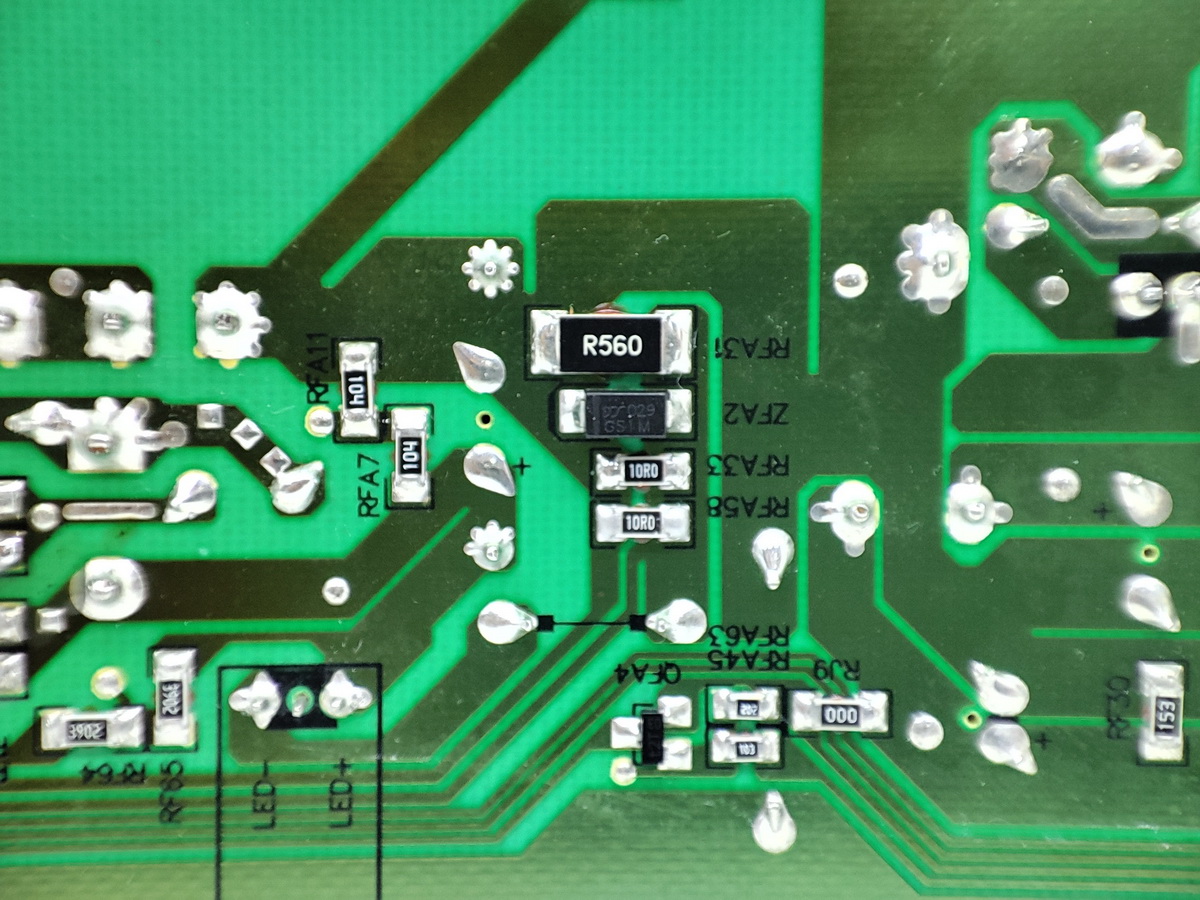

Перед доработкой ток подсветки составлял: 565 мА при начальной загрузке ТВ, и 417мА в рабочем режиме. Значения силы тока перед доработкой на фото:

Для уменьшения силы тока работаем с резисторами так:

RFA31 - меняем SMD-резистор 2512 с 0,56 Ом на 3,3 Ом;

RFA33 - меняем SMD-резистор 1206 с 10 Ом на 1 Ом;

RFA58 - удаляем.

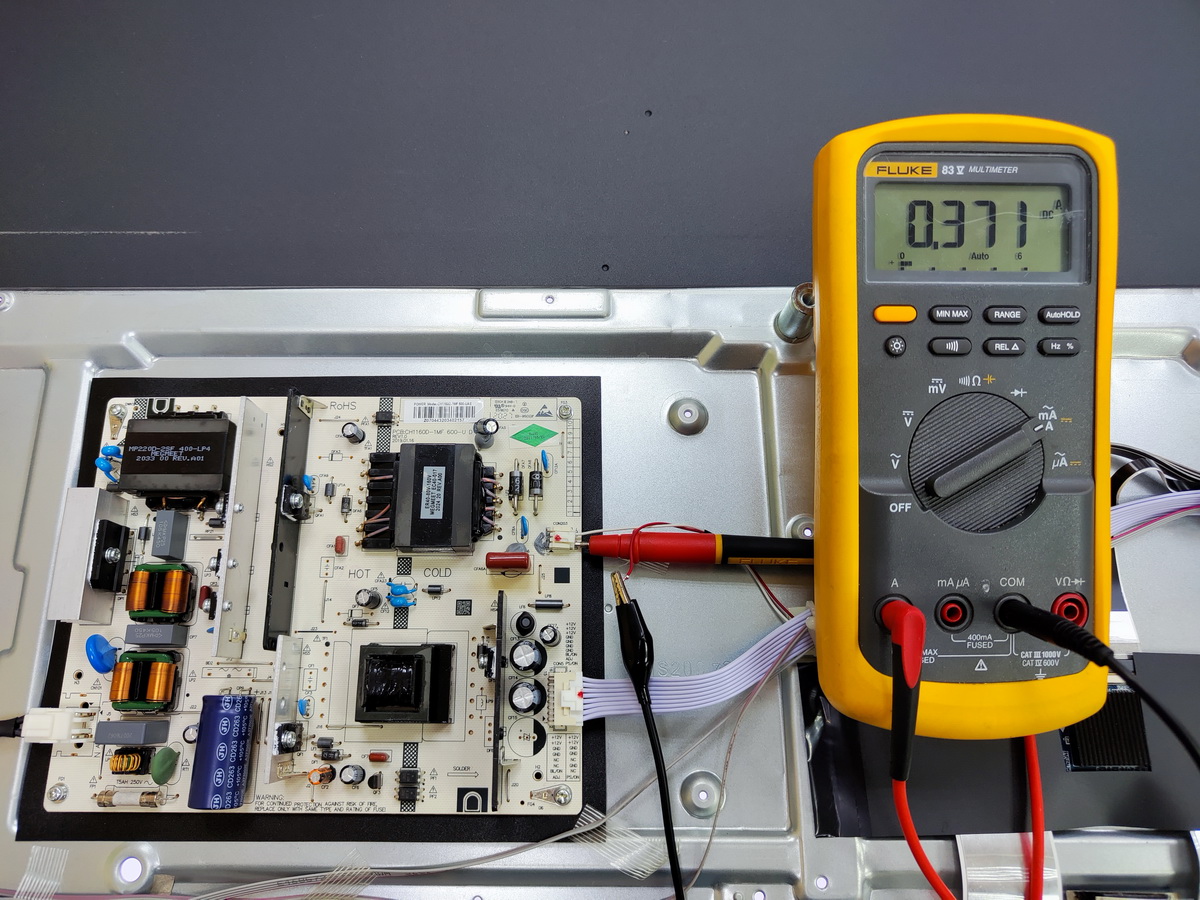

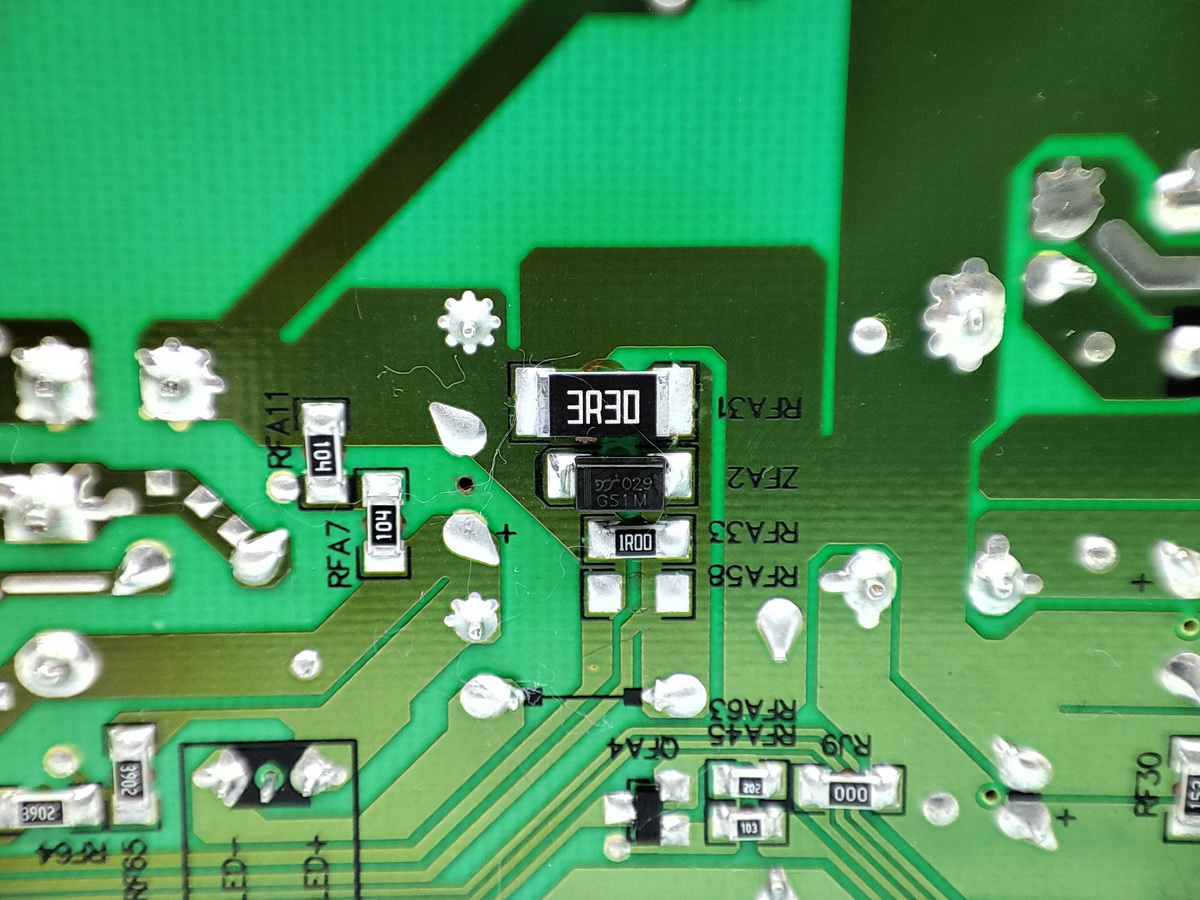

После доработки ток подсветки понизился до: 371 мА при начальной загрузке ТВ, и 274 мА в рабочем режиме. Значения силы тока на фото:

Результат доработки на фото. По яркости запас хороший, на фото видно.
