CV512H-U50 уменьшить ток подсветки

В этой статье вы узнаете, как уменьшить ток подсветки на плате CV512H-U50 на примере телевизора BBK 50LEM-1027/FTS2C, после замены LED-подсветки. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Данная инструкция по доработке платы CV512H-U50 подойдёт чтобы уменьшить ток подсветки на телевизорах BBK: 50LEM-1043/FTS2C, 50LEM-1056/FTS2C, 50LEM-1058/FT2C, Shivaki STV-50LED20W.

Состав телевизора BBK 50LEM-1027/FTS2C

Main-плата: CV512H-U50
Панель: CX500DLEDM
LED-подсветка: HL-00500A30-0901S-04 A1 30805HL050660Z03 (4 планки по 9 светодиодов)

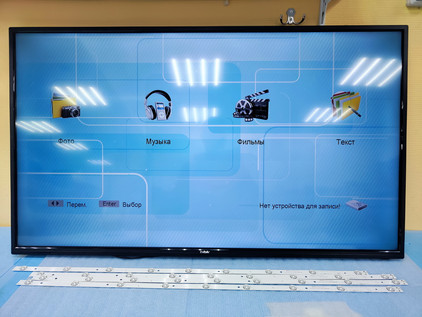

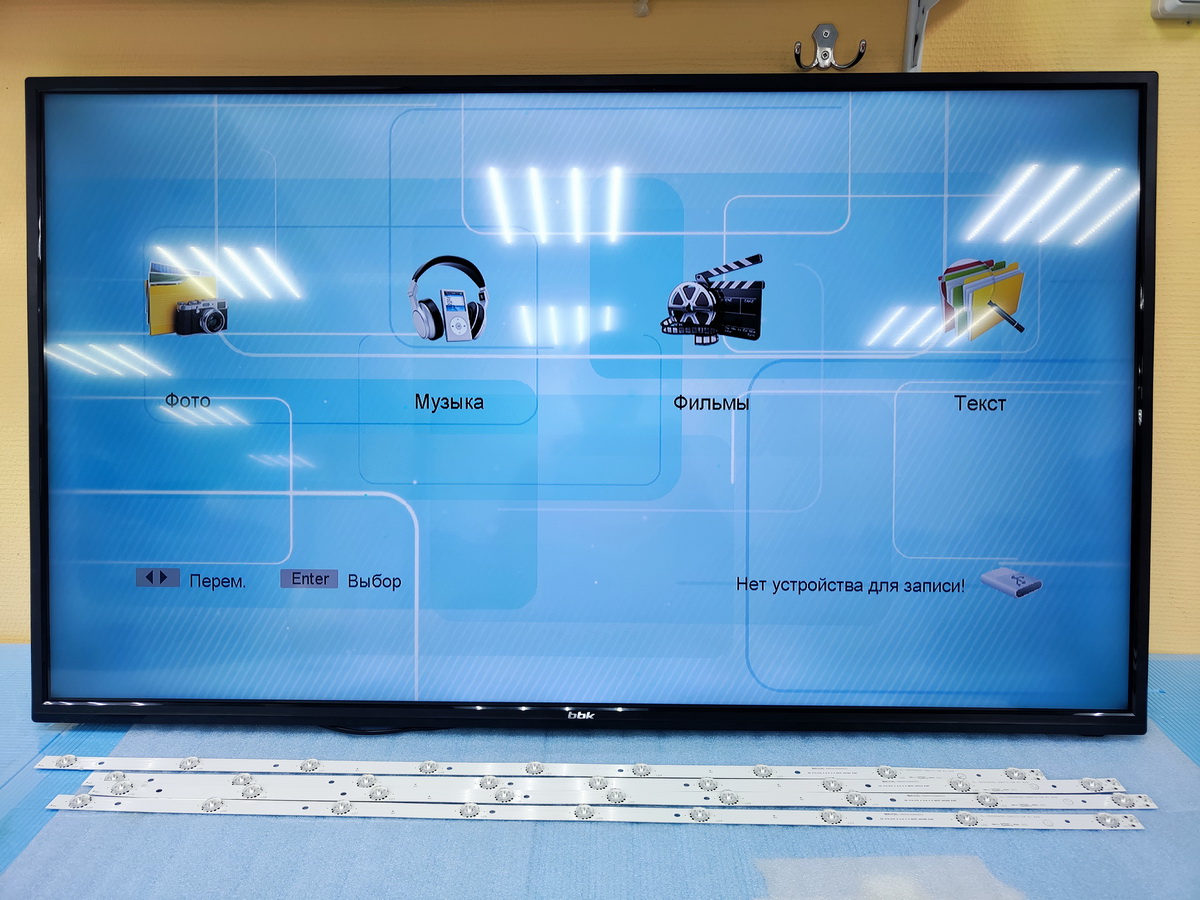

Внешний вид:

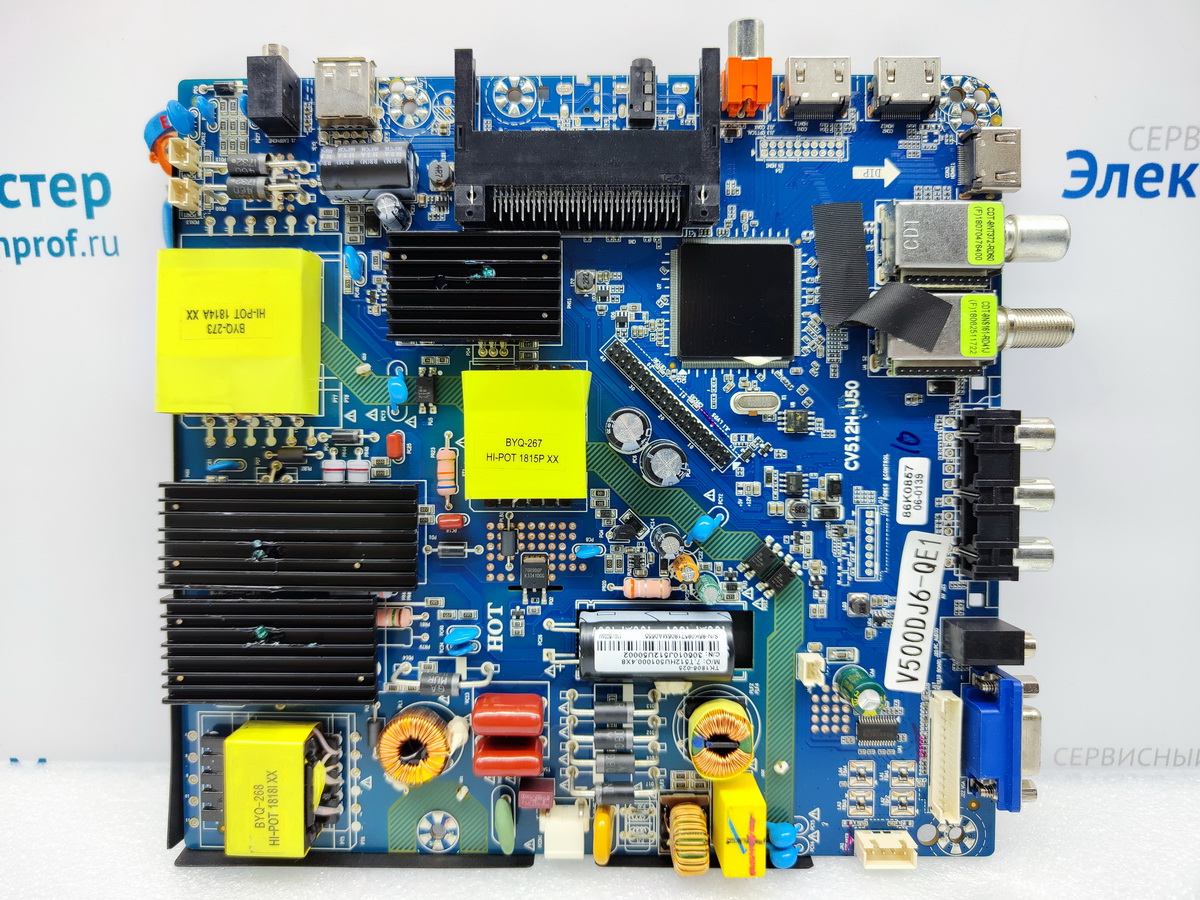

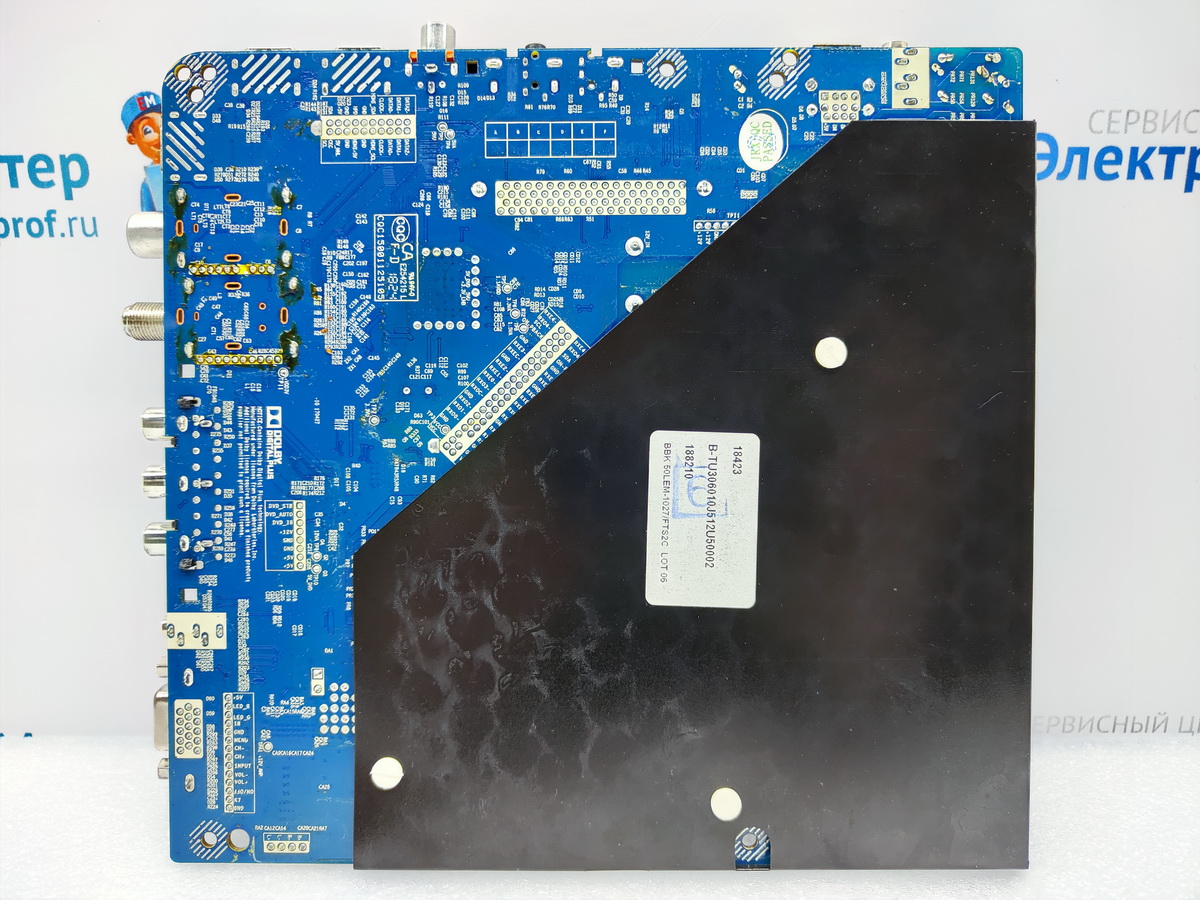

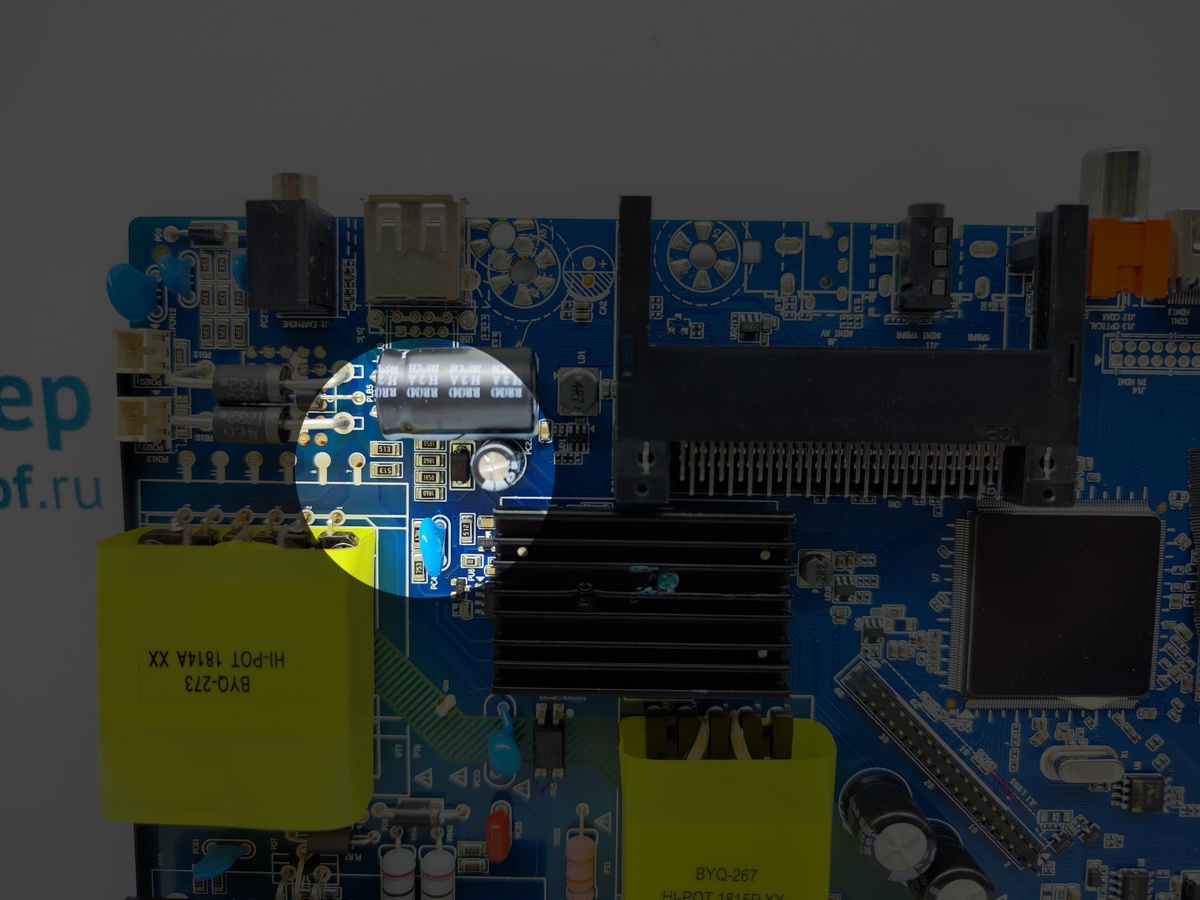

Фото главной платы представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки CV512H-U50:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

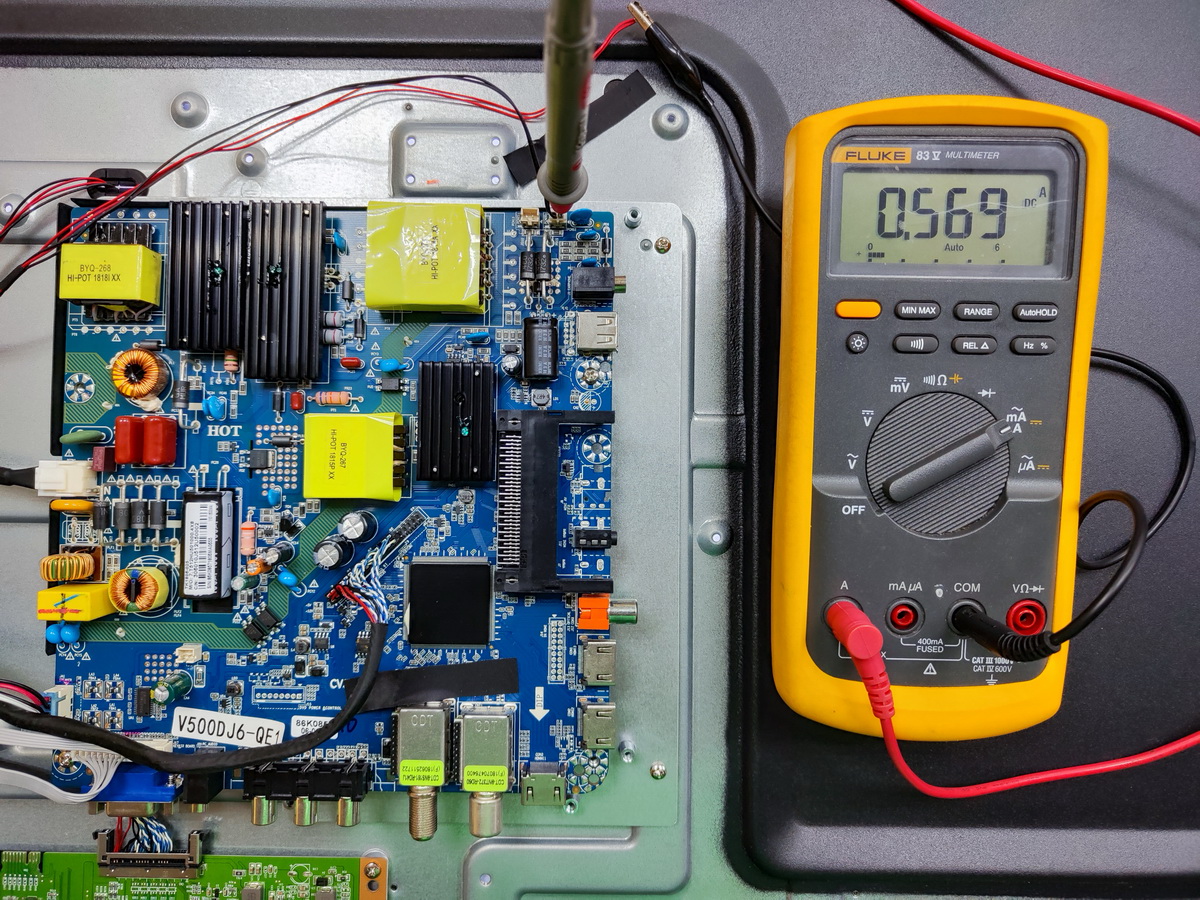

Перед доработкой платы ток подсветки составлял: 569 мА.

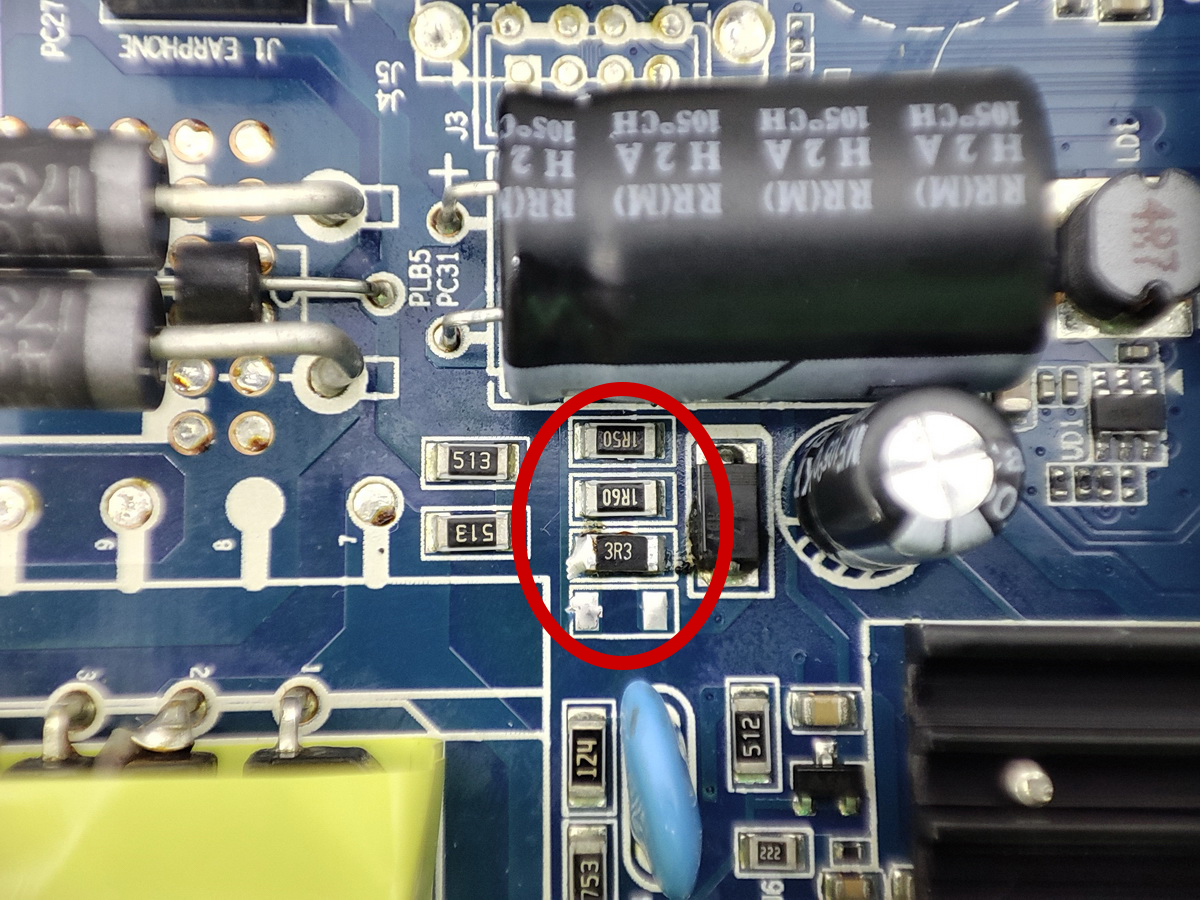

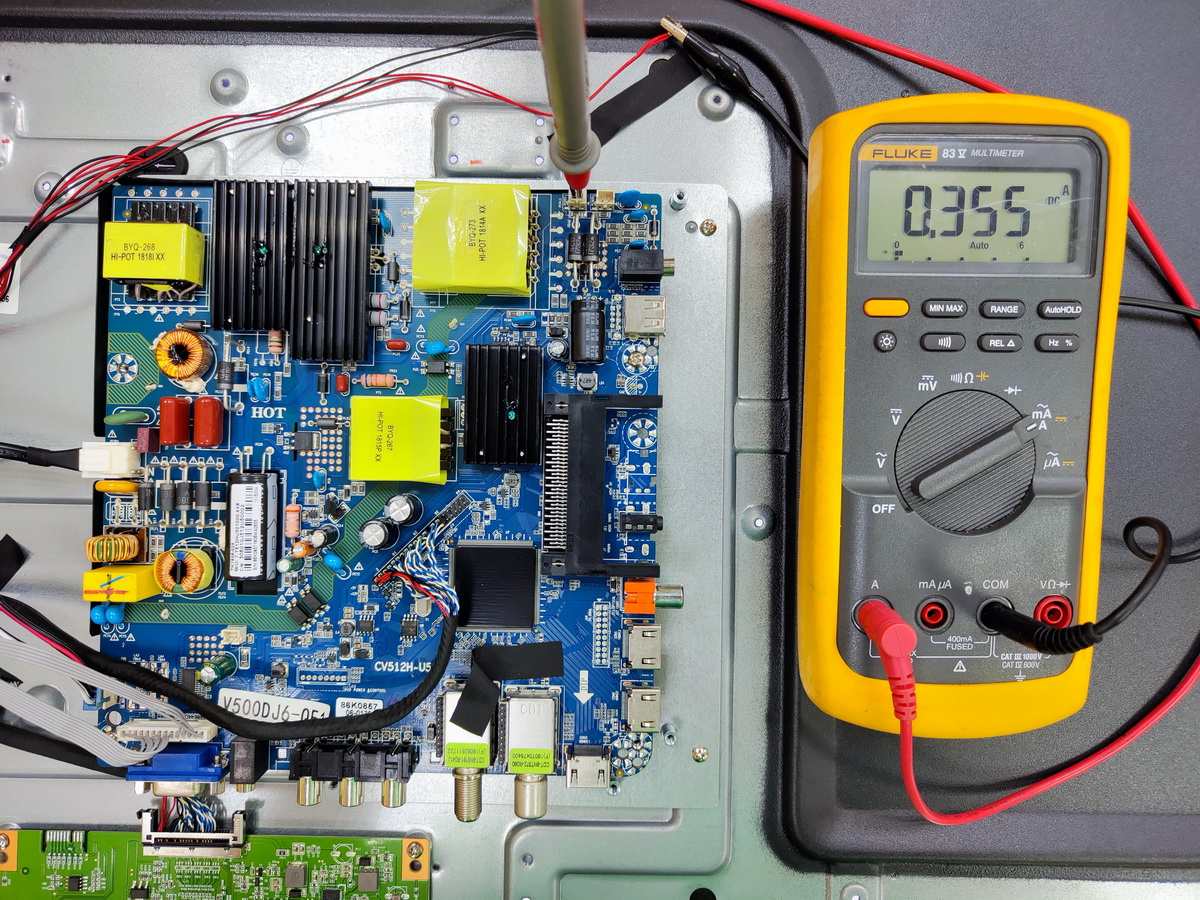

Для уменьшения силы тока работаем с резисторами PR87, PR109 (позиционные обозначения с обратной стороны платы), заменили резистор 1,5 Ом на 3,3 Ом, второй на 1,6 ом удалили, как показано на фото ниже. После доработки сила тока понизилась до 355 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

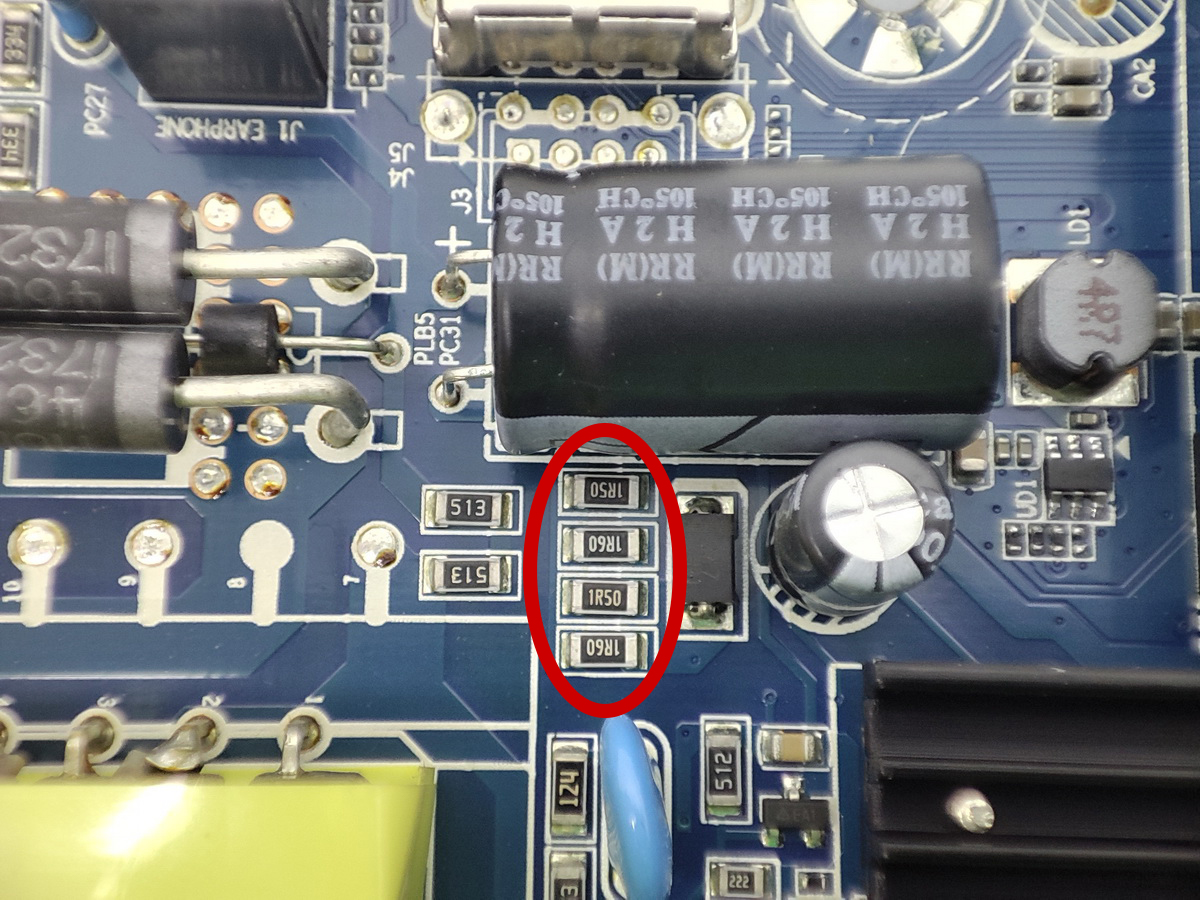

До доработки:
