EAX66171501 2.1 уменьшить ток подсветки

В этой статье вы узнаете как правильно доработать ток подсветки блока питания EAX66171501 (2.1) на примере телевизора LG 32LF592V, после замены LED-подсветки. Мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки. Доработка блока делается для увеличения срока службы диодов подсветки.

Состав телевизора LG 32LF592V

Main-плата: EAX66482504 (1.0) (EBU63183704);
Панель: LC320DXE (MG)(A3);
Блок питания: EAX66171501 (2.1);
T-CON: 6870C-0565A;
LED-подсветка: Innotek DRT 3.0 32", AGF78399801

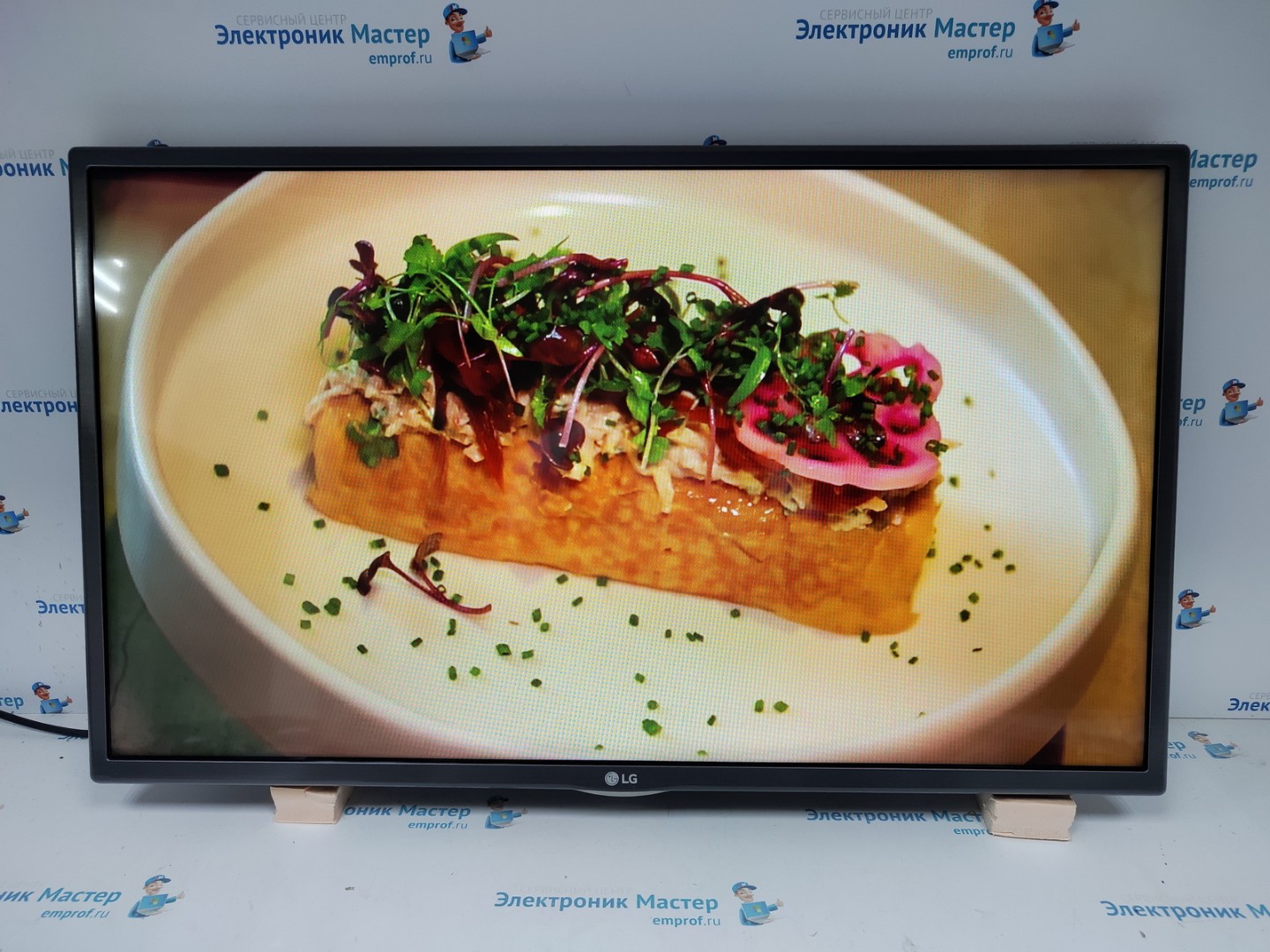

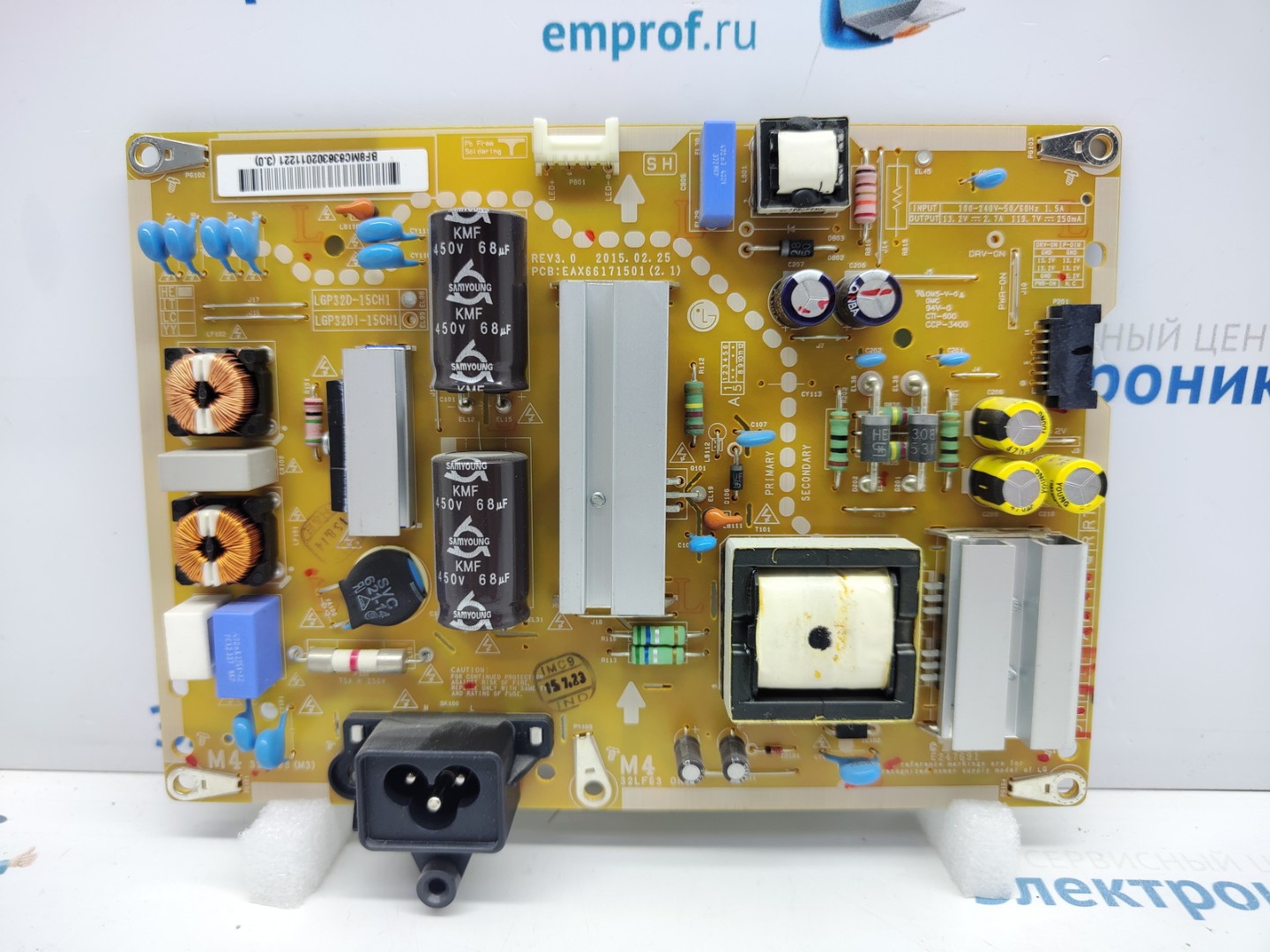

Внешний вид:

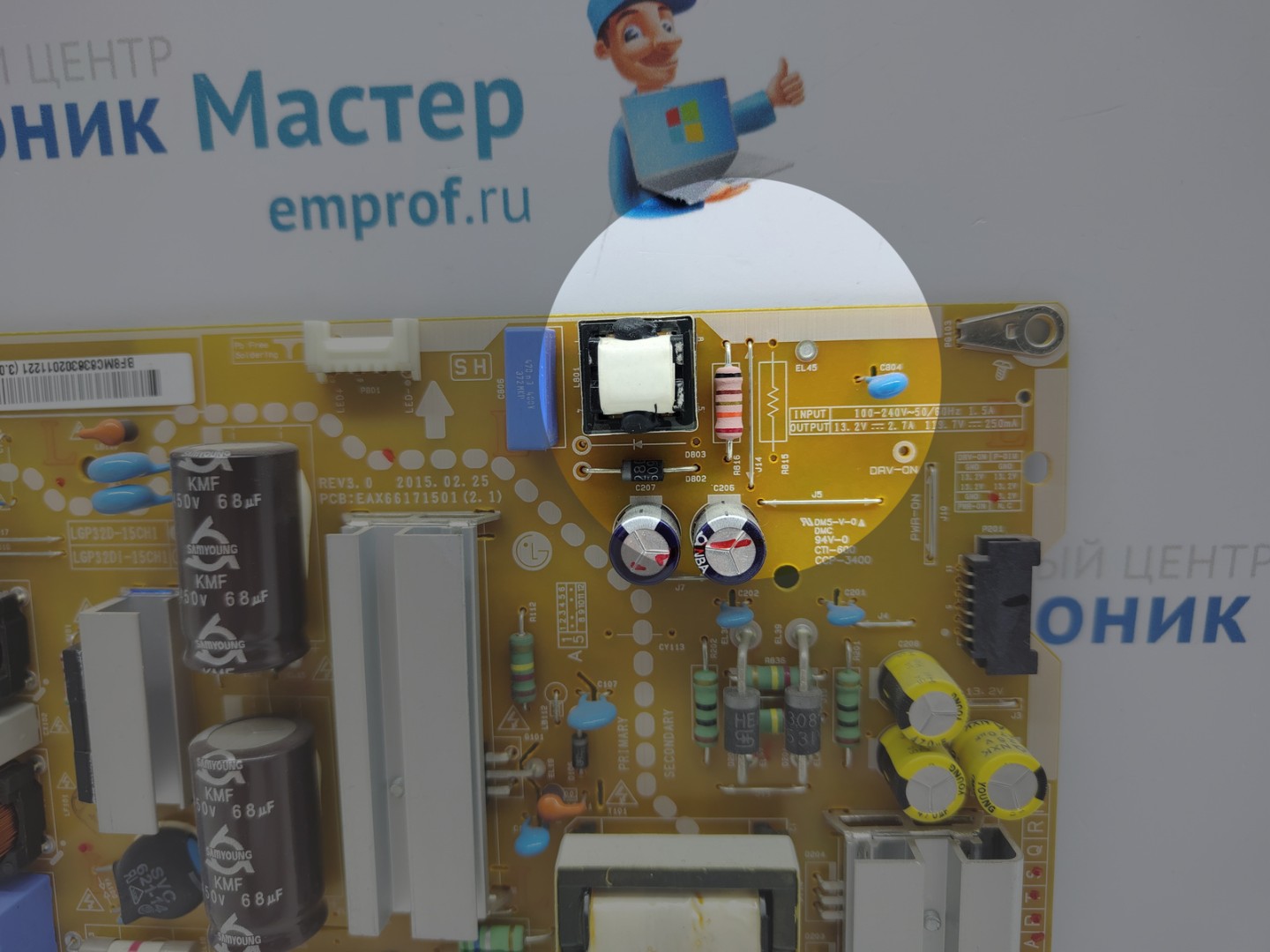

Внешний вид и фото области блока питания, где будет доработка на фото ниже:

Доработка тока подсветки EAX66171501 (2.1)

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

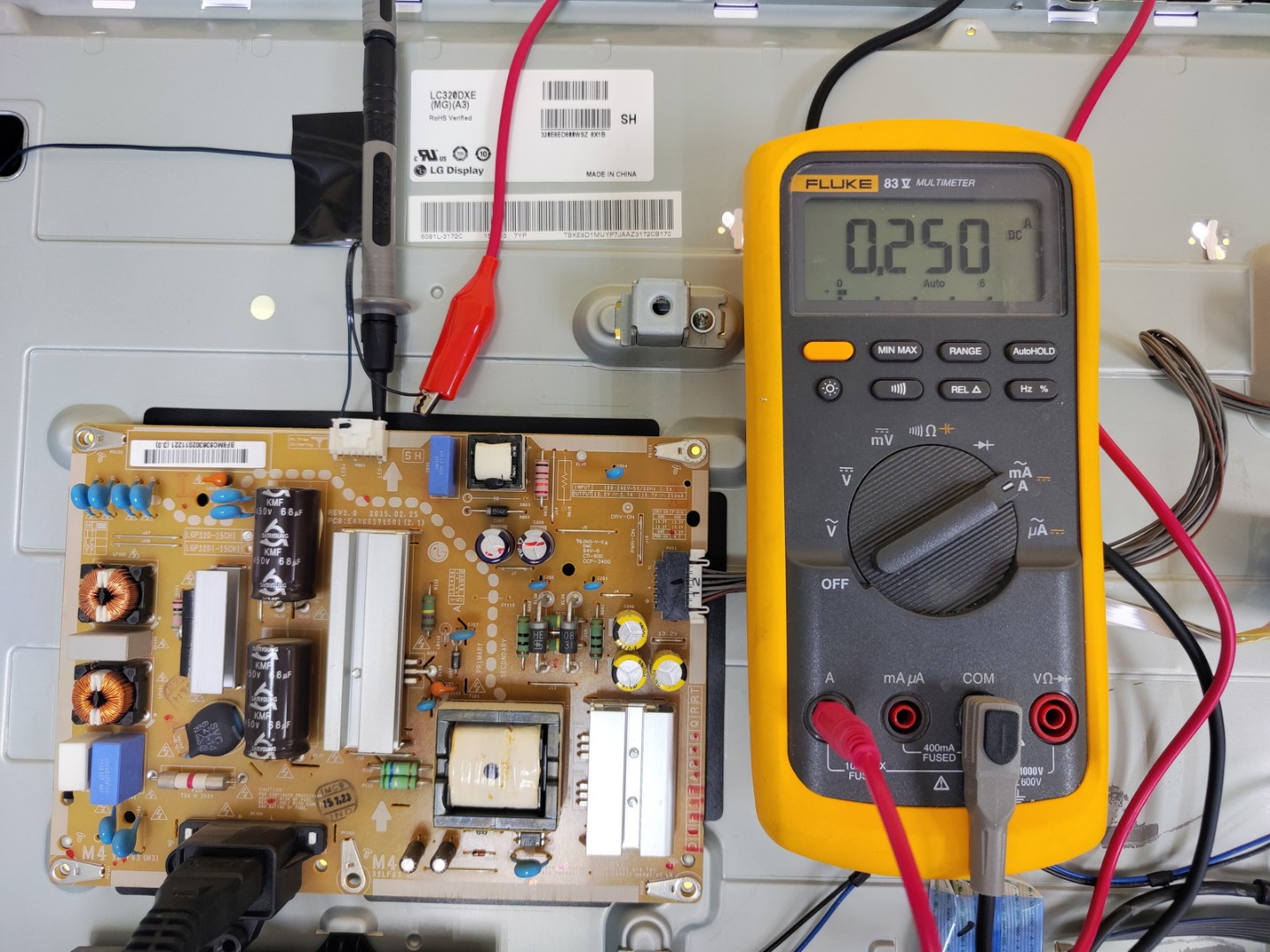

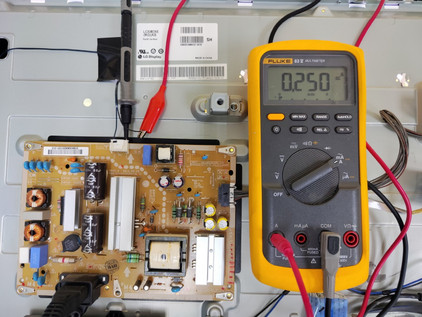

До доработки платы питания ток подсветки составлял: 250мА.

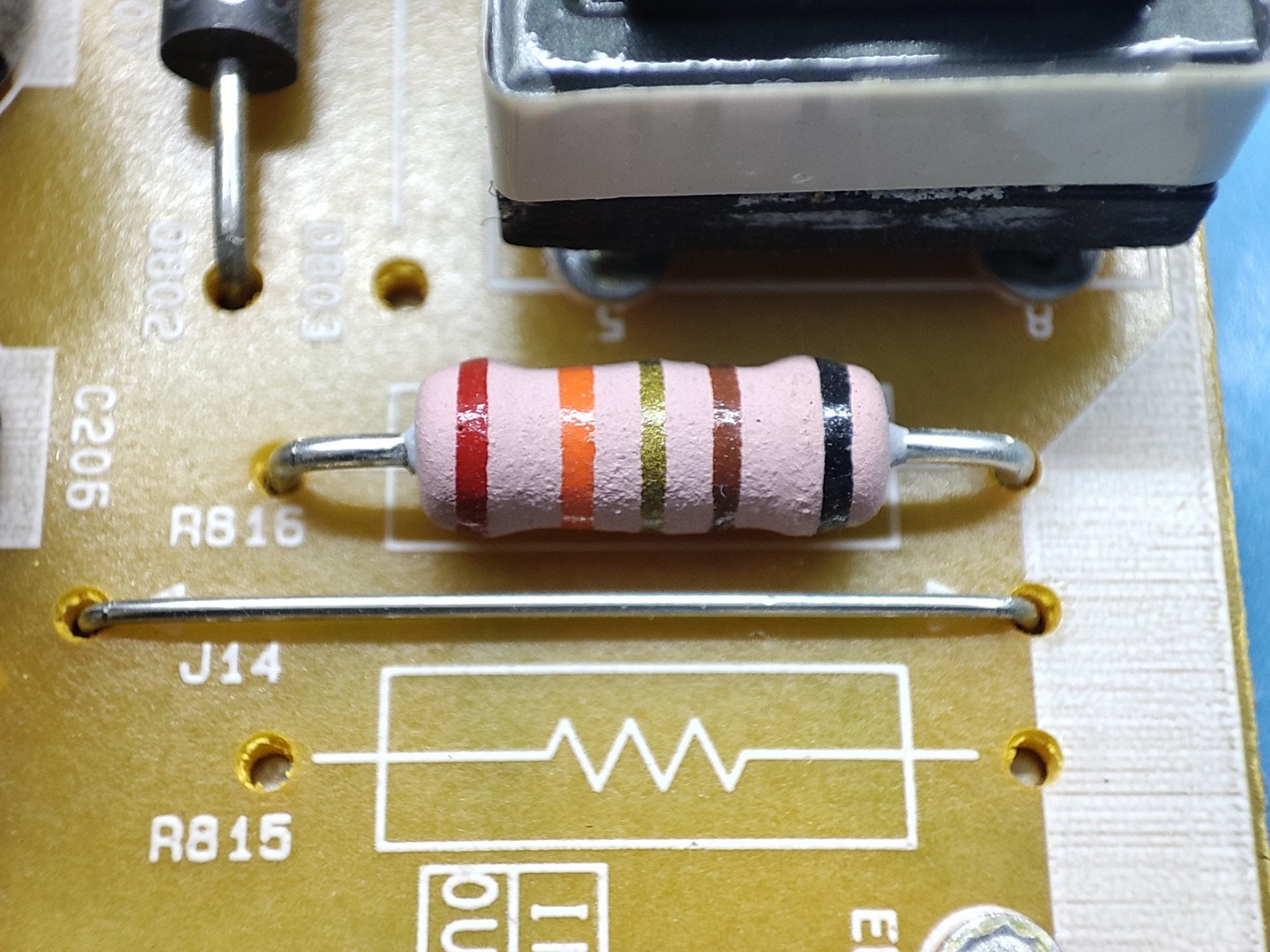

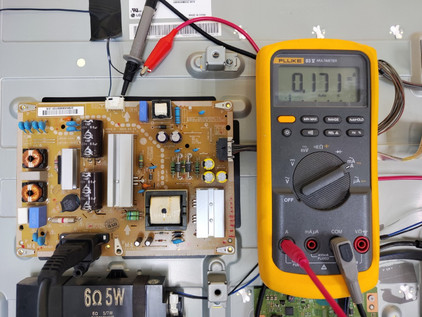

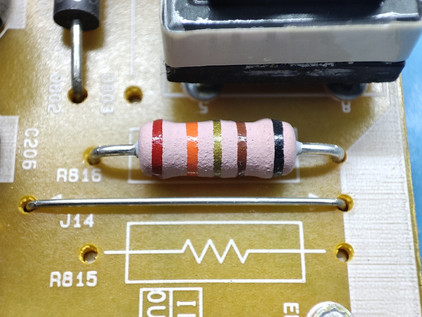

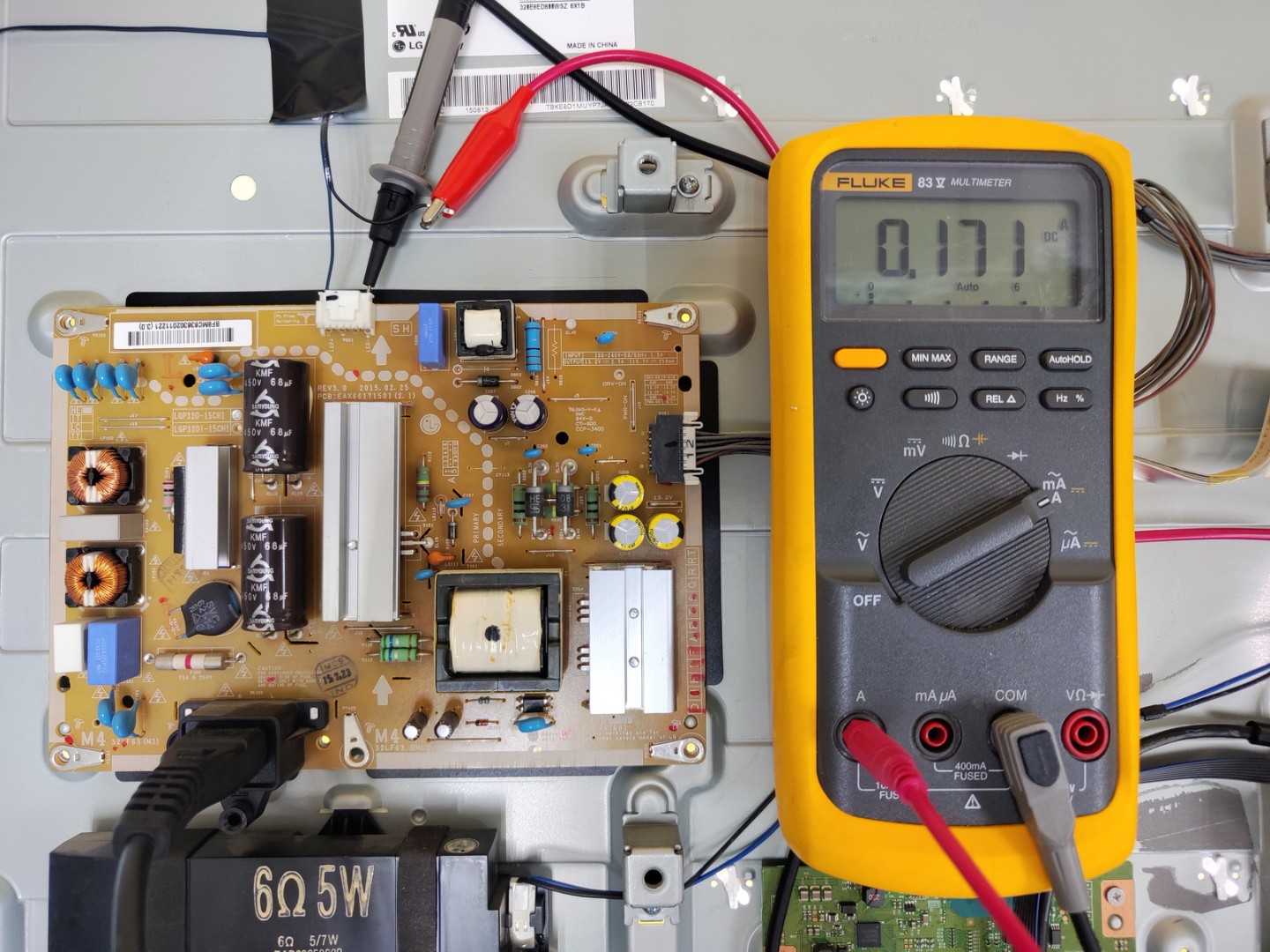

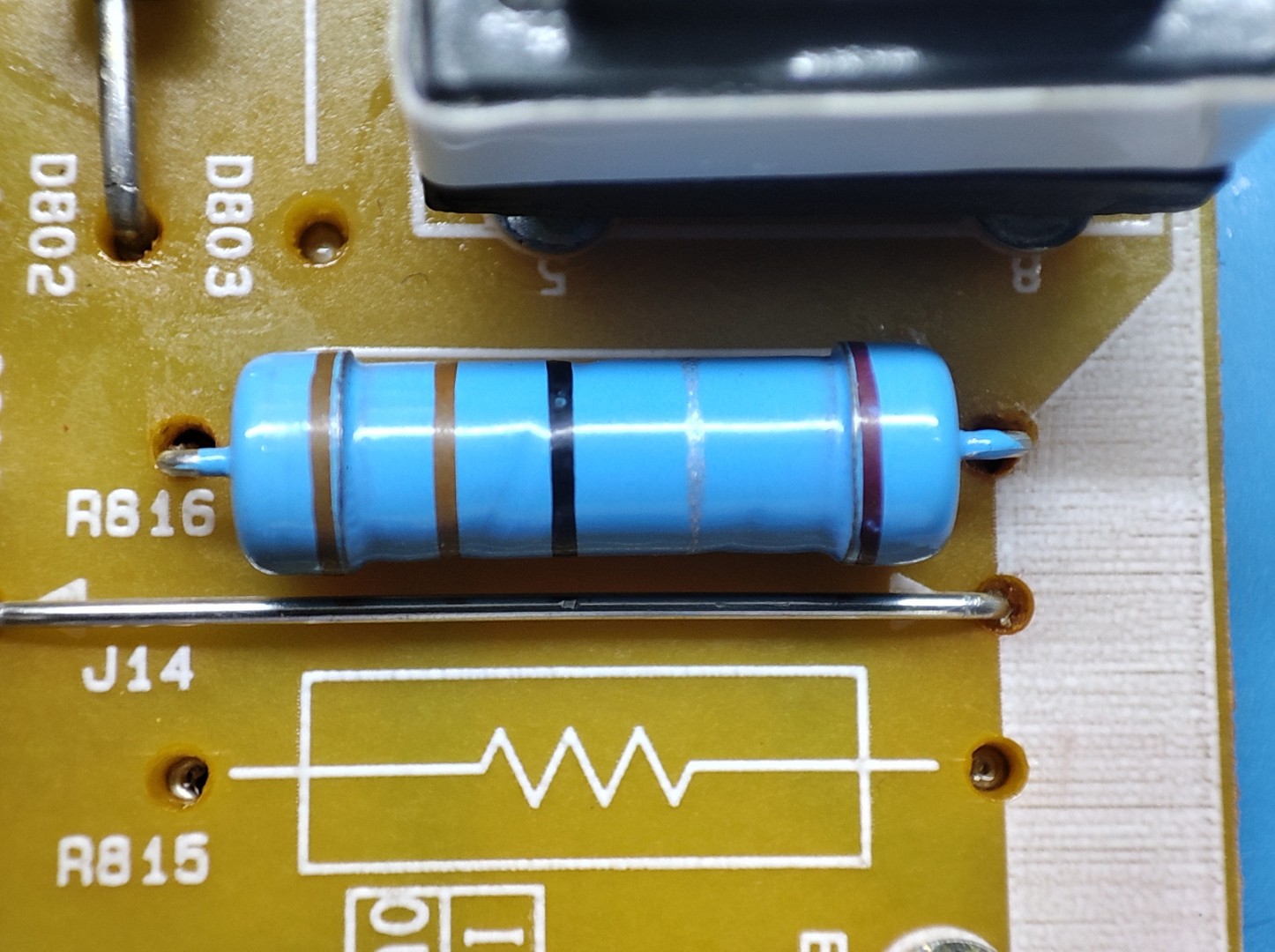

Для уменьшения силы тока заменили резистор R816 с 2,4 Ом на 3,3 Ом, мощностью 2 Вт, как показано на фото ниже. После доработки сила тока понизилась до 171мА. По яркости экрана запас хороший. Вся доработка и измерения на фото ниже.

До доработки:
