EAX66704203 (1.0) уменьшить ток подсветки

В этой статье вы узнаете как правильно доработать ток подсветки MAIN-платы EAX66704203 (1.0) на примере телевизора LG 49LF510V, после замены LED-подсветки. Мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки. Доработка блока делается для увеличения срока службы диодов подсветки, после их замены.

Состав телевизора LG 49LF510V

Main-плата: EAX66704203 (1.0) (EBT64115401);
Панель: NC490DUE;
Блок питания: внешний 19V 3,42A 65W;
LED-подсветка: LGE_WICOP_49inch_UHD.

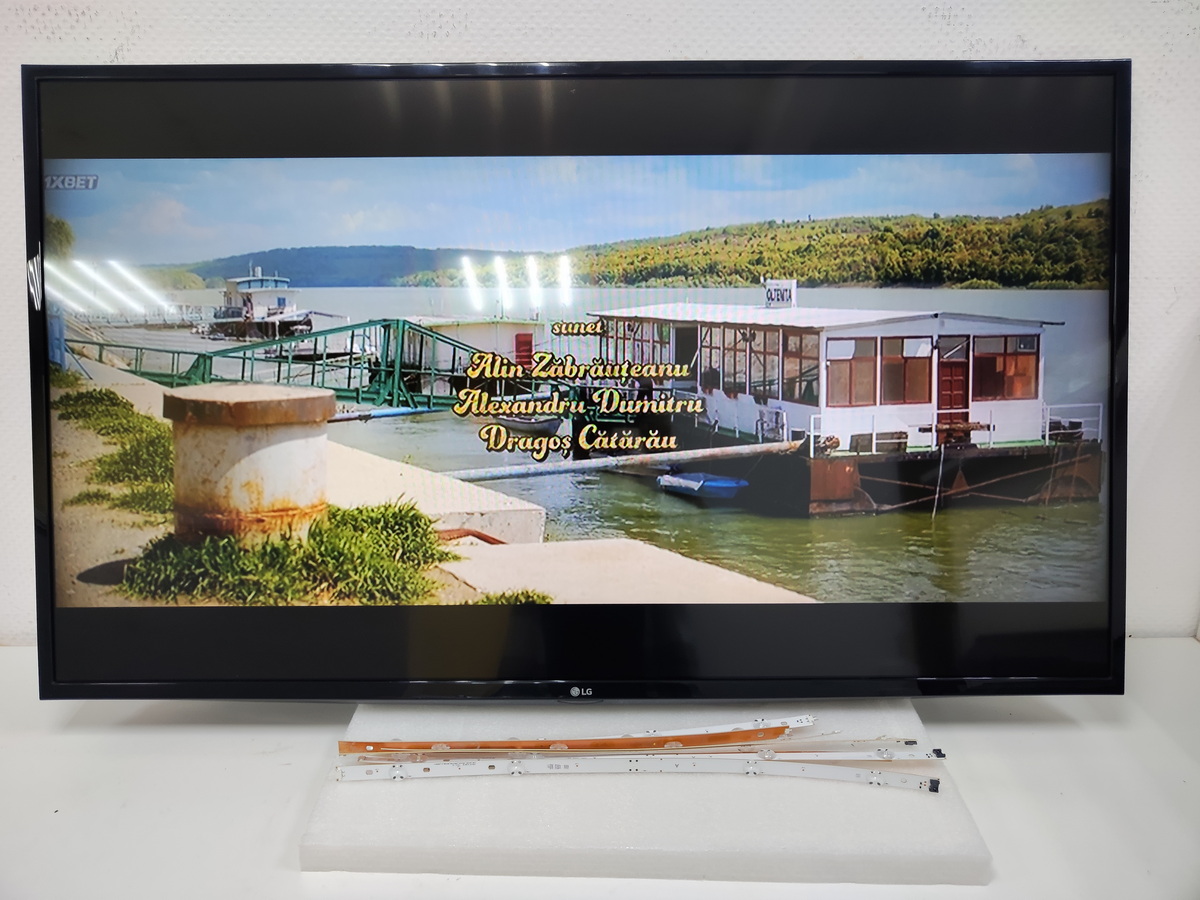

Внешний вид:

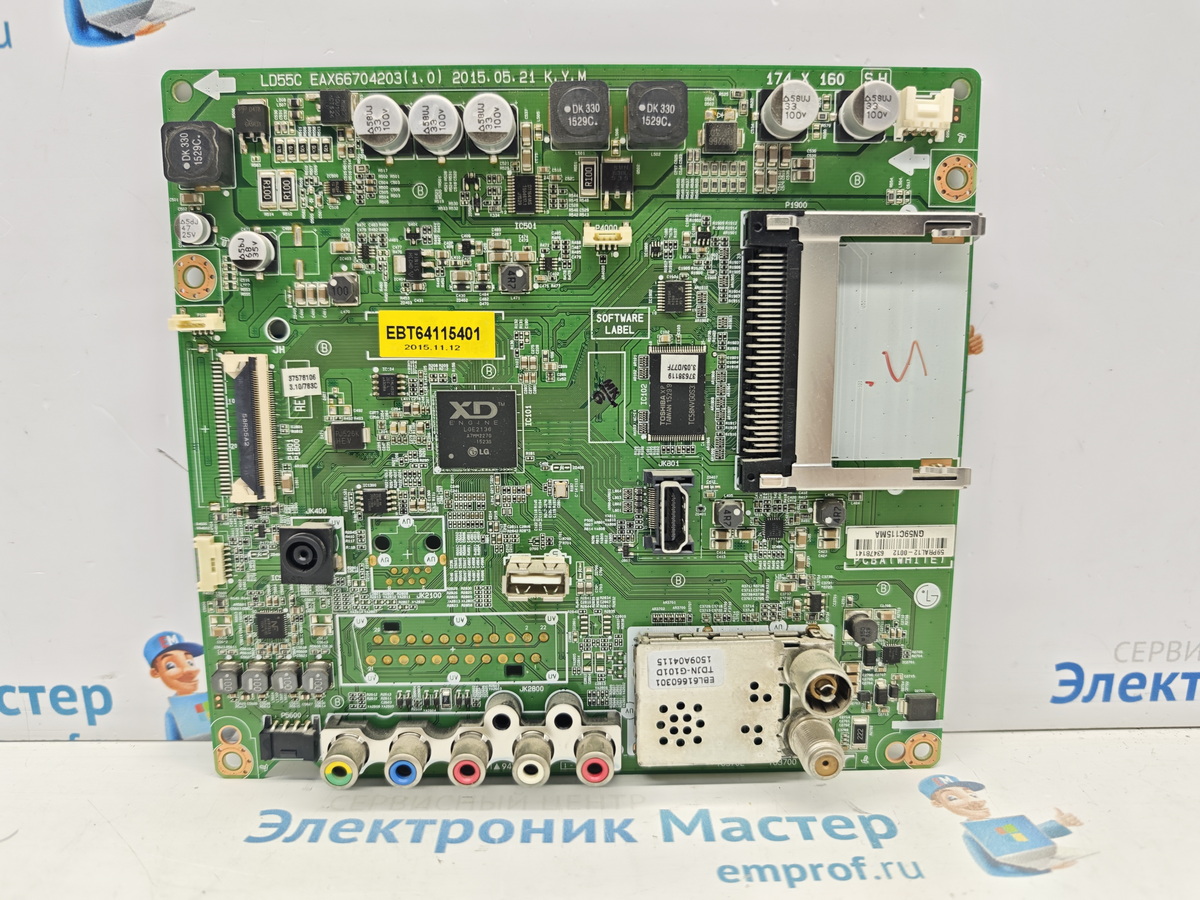

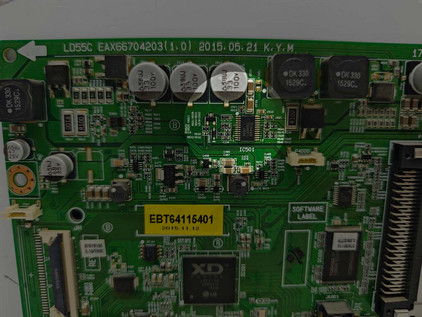

Внешний вид и фото области платы, где будет доработка на фото ниже:

Доработка тока подсветки EAX66704203 (1.0)

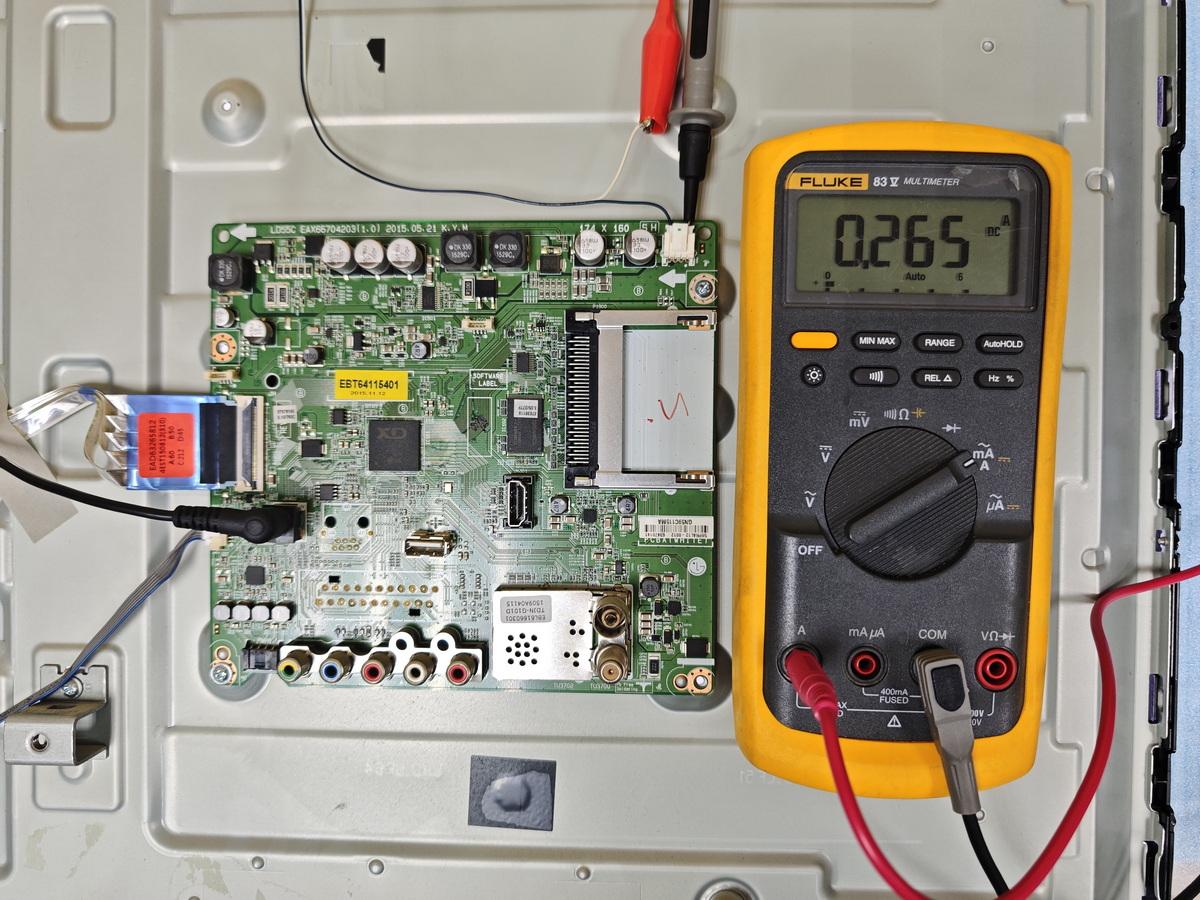

До доработки, ток подсветки составлял: 265 мА.

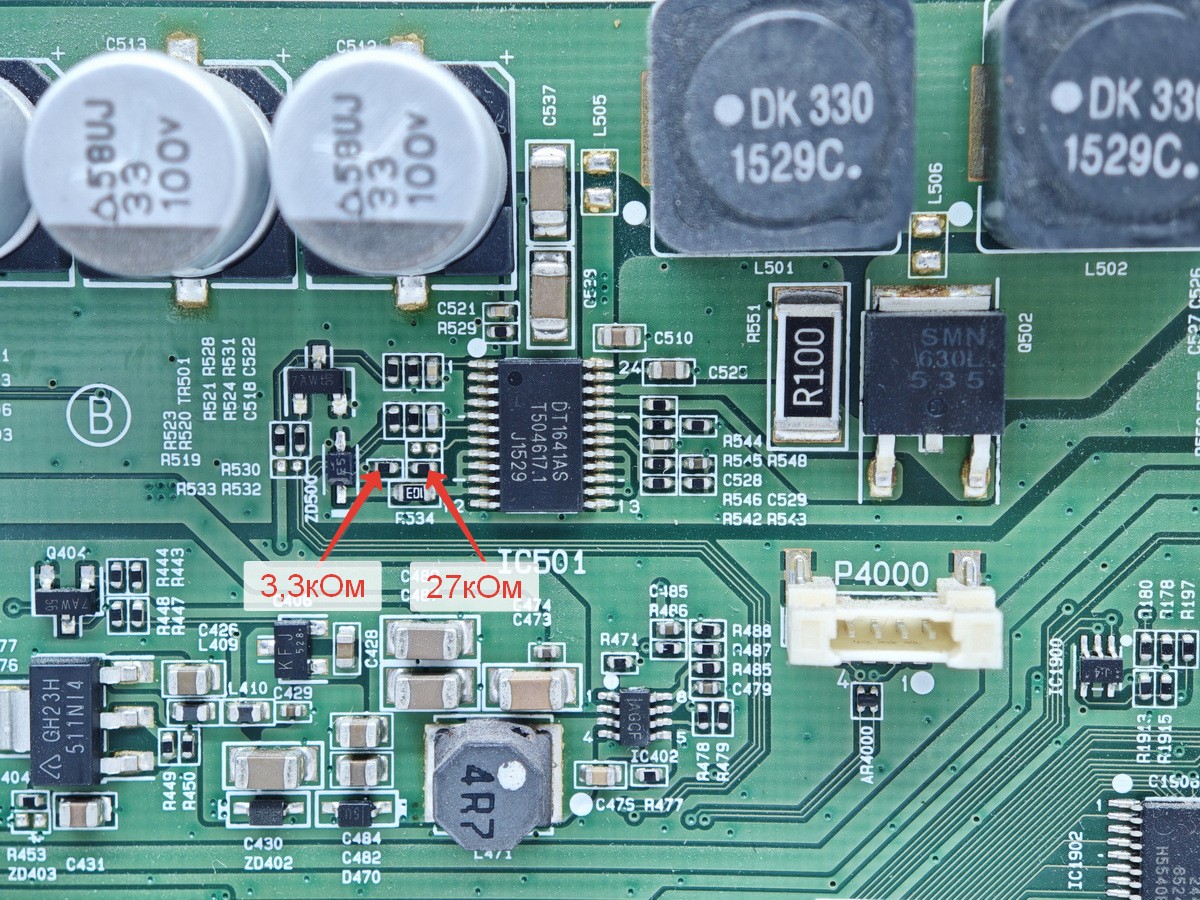

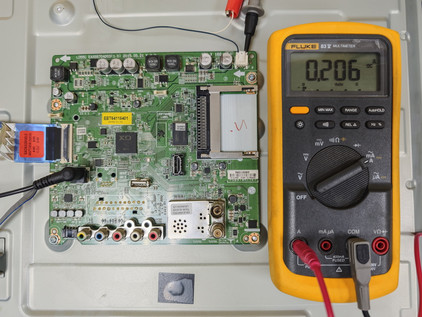

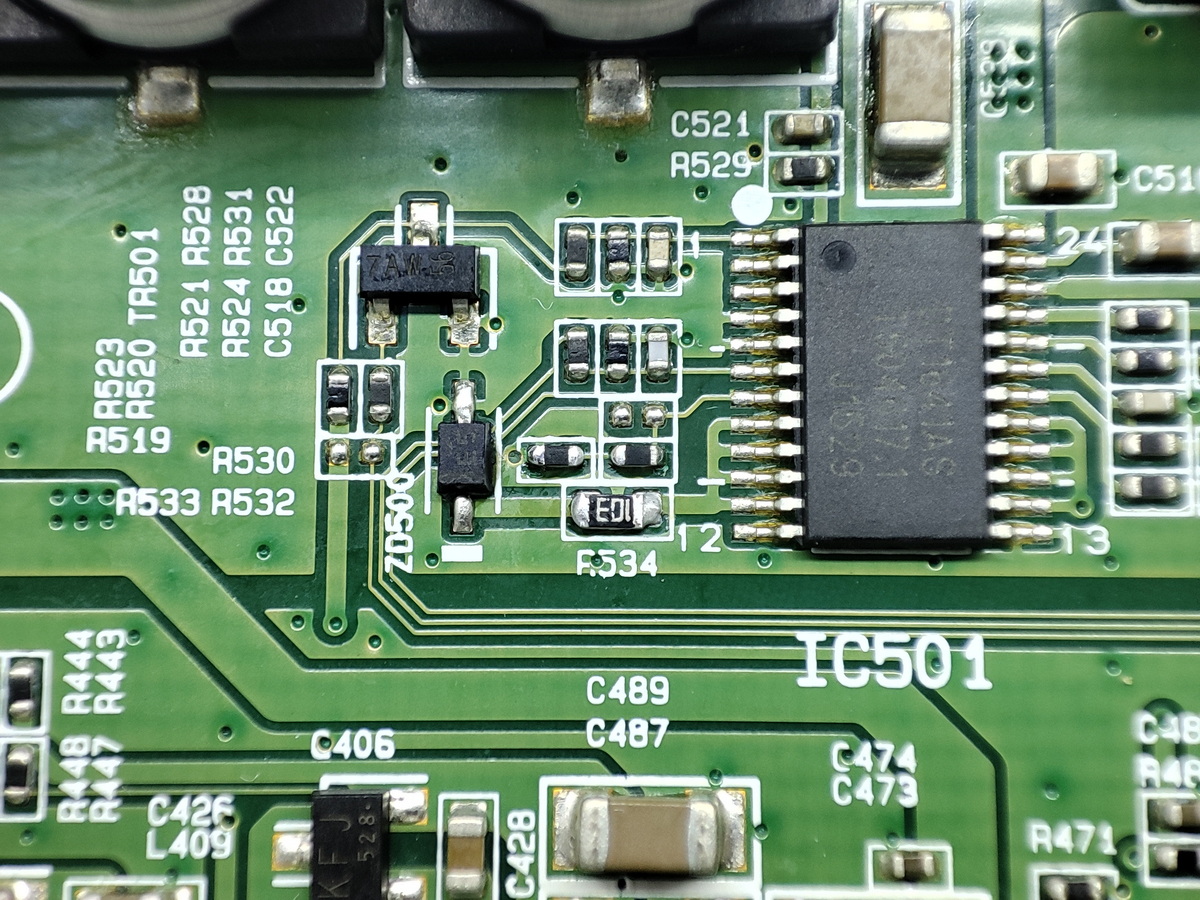

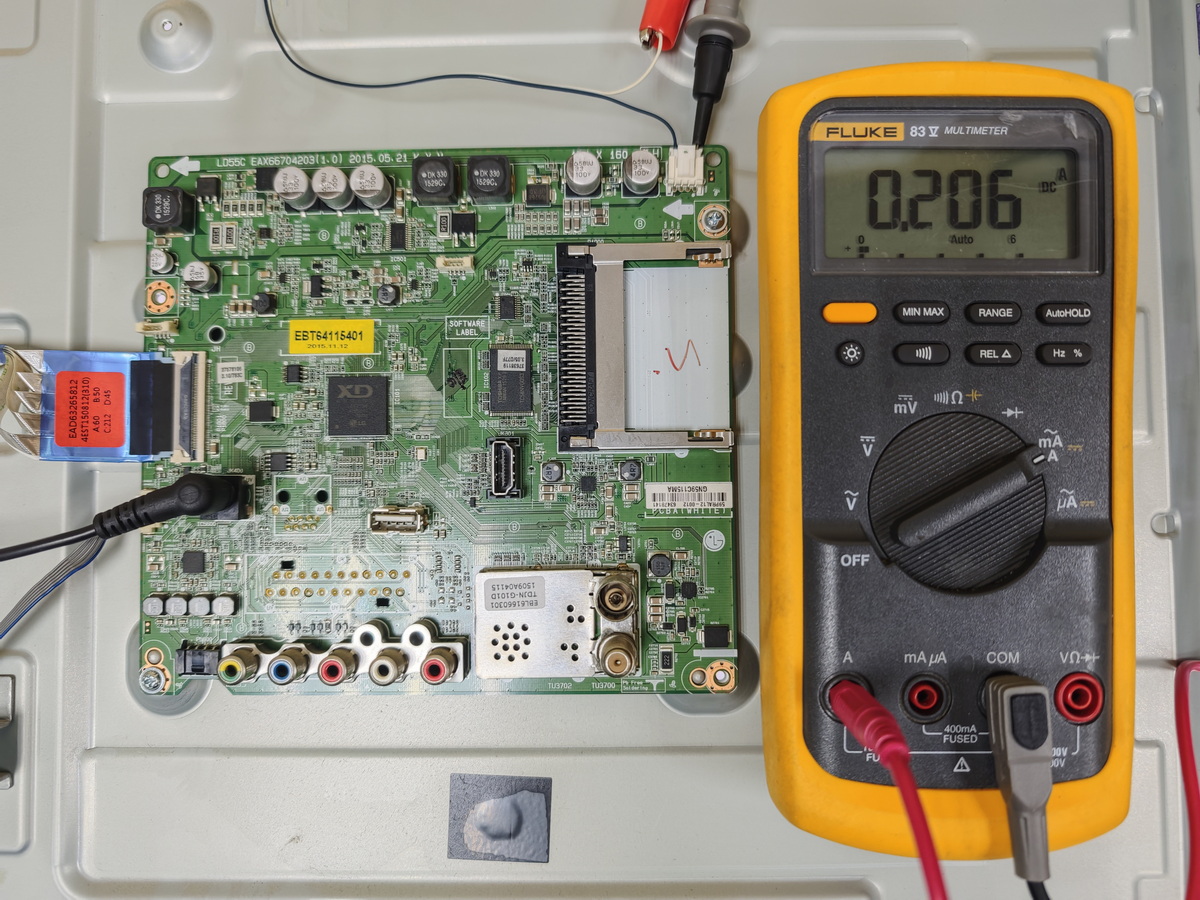

Для уменьшения силы тока заменили SMD резистор R533 с 3,3 кОм на 12 кОм, размер резисторов 0402, как показано на фото ниже. После доработки сила тока понизилась до 206мА. По яркости экрана запас хороший. Вся доработка и измерения на фото ниже.

До доработки:
