EAX66883501 (1.5) уменьшить ток подсветки

В этой статье вы узнаете как правильно доработать ток подсветки блока питания EAX66883501 (1.5) на примере телевизора LG 43UH610V, после замены LED-подсветки. Мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки. Доработка блока делается для увеличения срока службы диодов подсветки.

Описанная ниже доработка подходит так же для телевизоров LG 43UН619V, 43UH603V - с таким же блоком питания.

Состав телевизора LG 43UH610V

Main-плата: EAX66943504 (1.0)
Панель: HC430DGN-SLNX5-5112
Блок питания: EAX66883501 (1.5)
T-CON: 6870C-0647A
LED-подсветка: LG Innotek Direct 43inch UF64_UHD_A

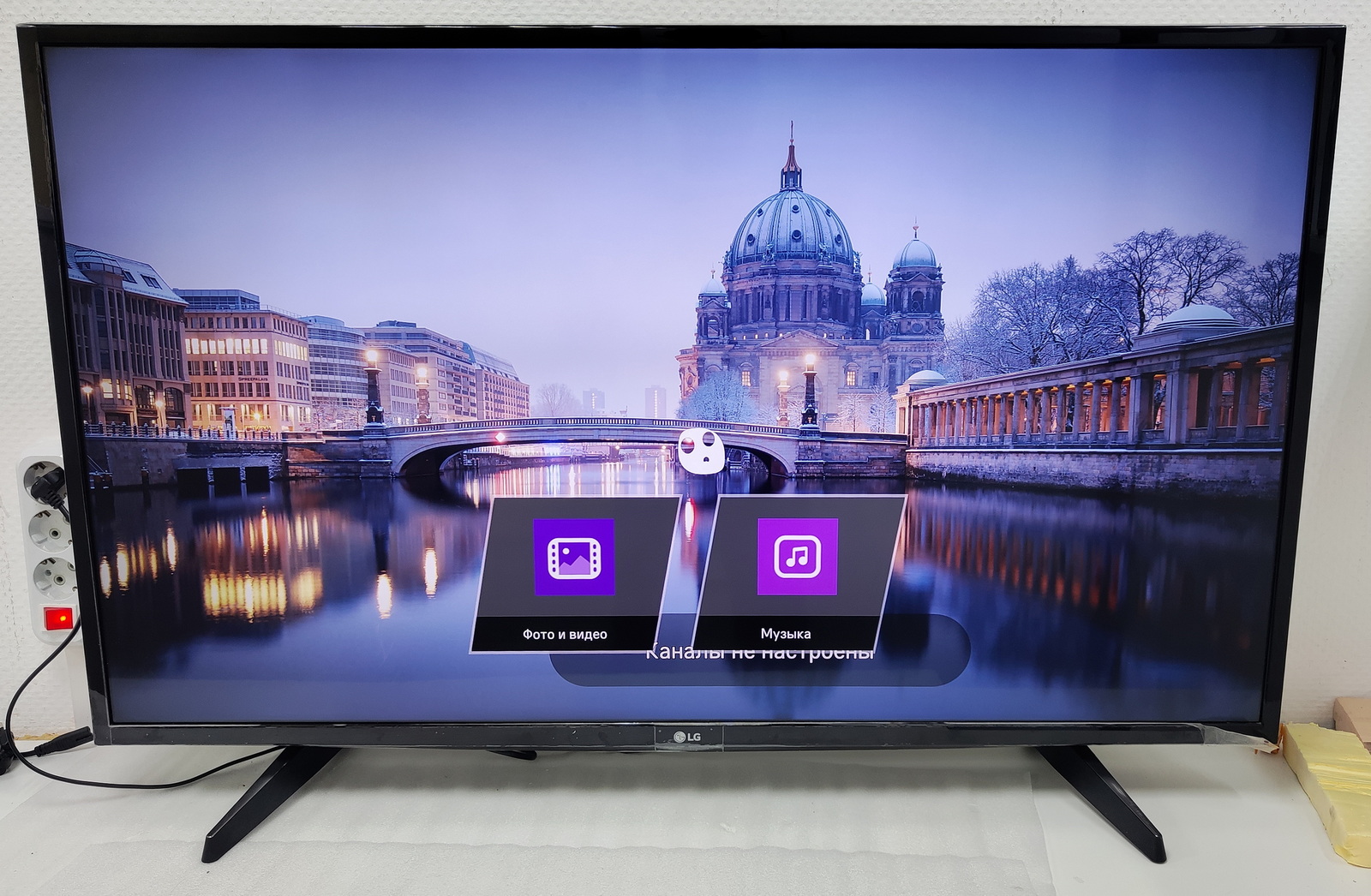

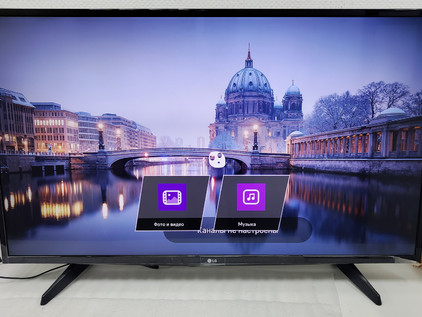

Внешний вид:

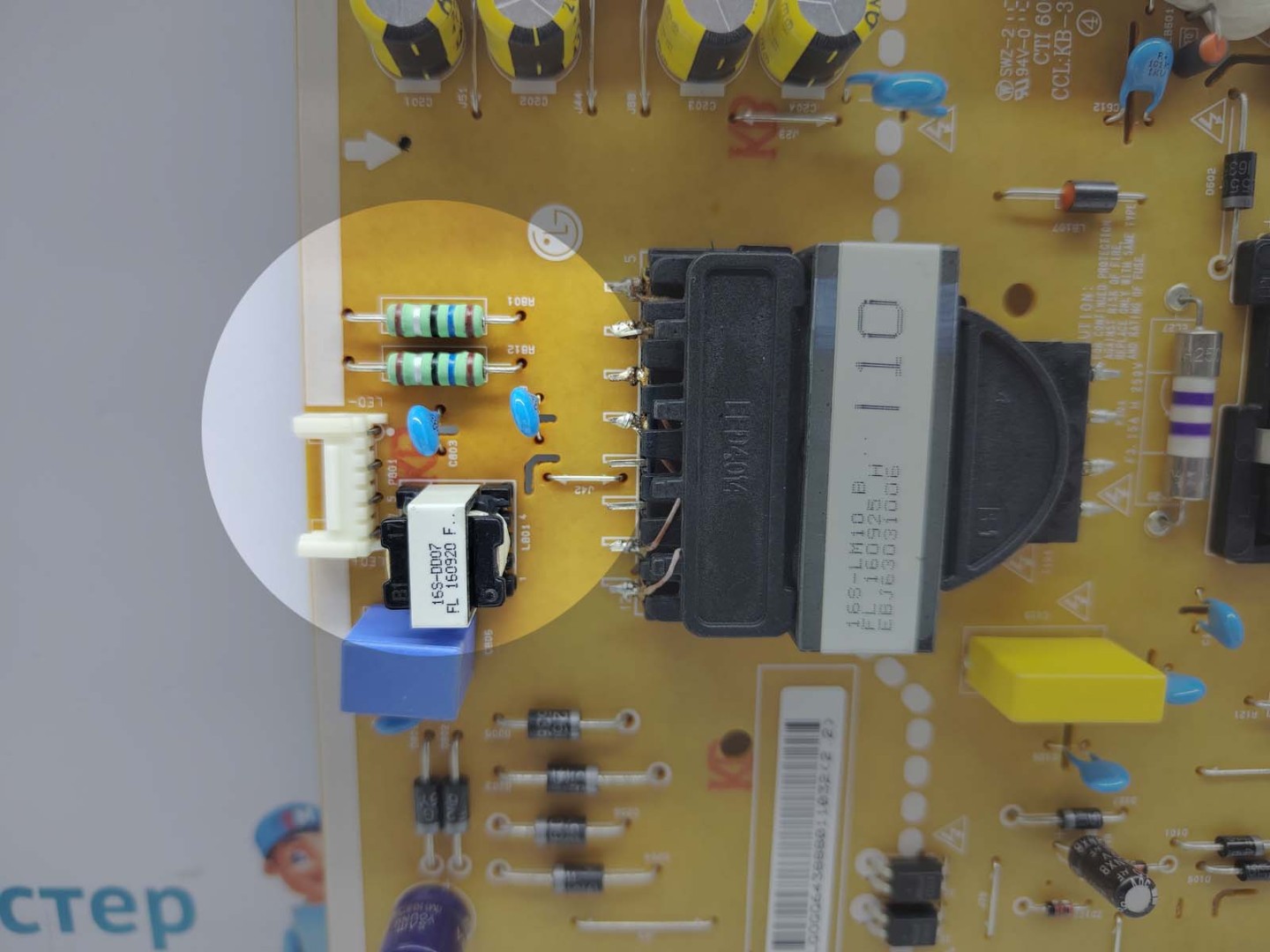

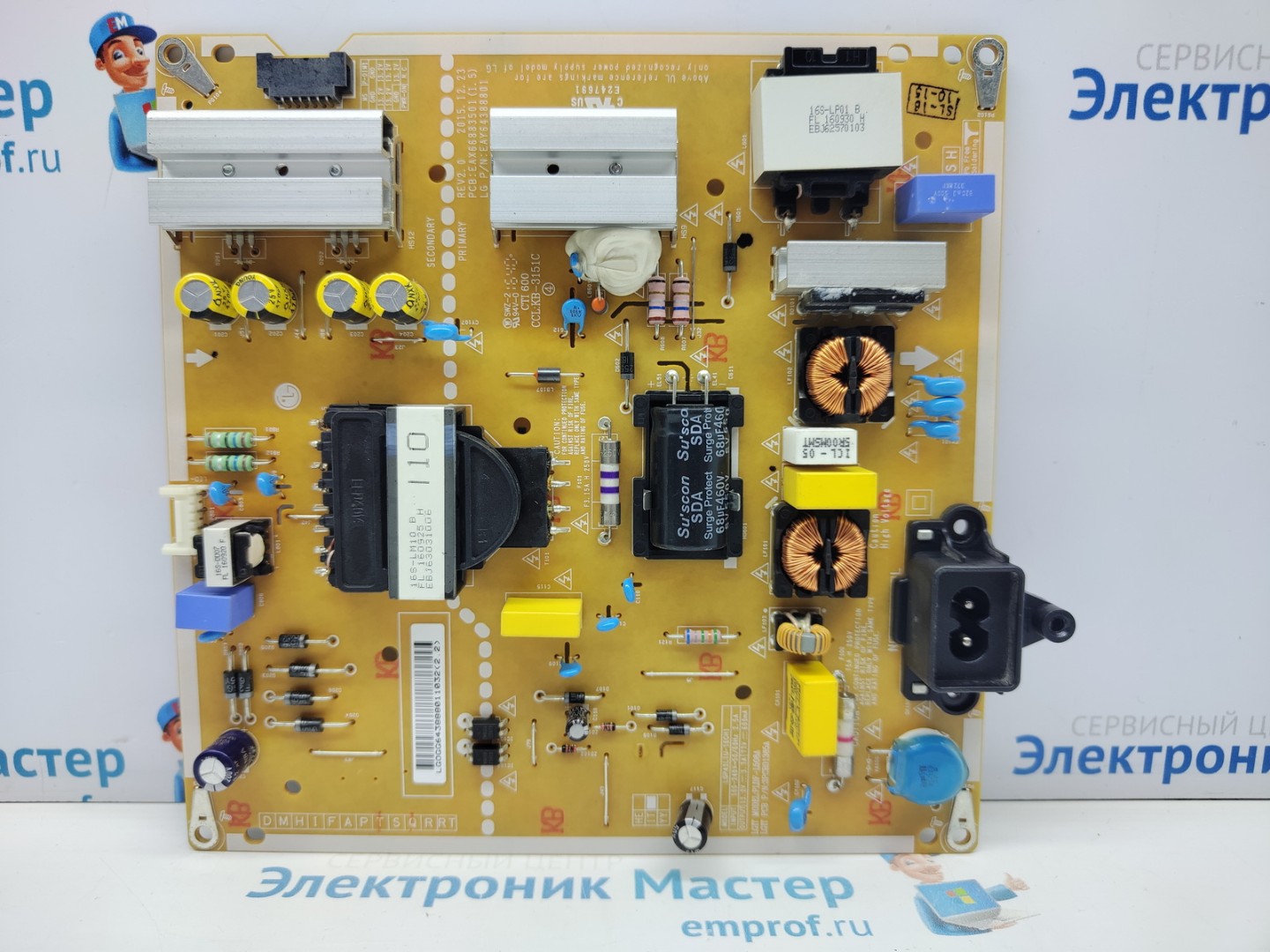

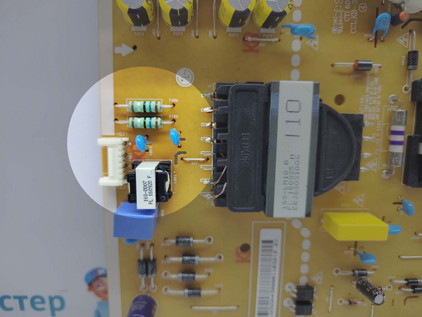

Фото платы питания и области, где будет доработка ниже на фото.

Доработка тока подсветки EAX66883501 (1.5)

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

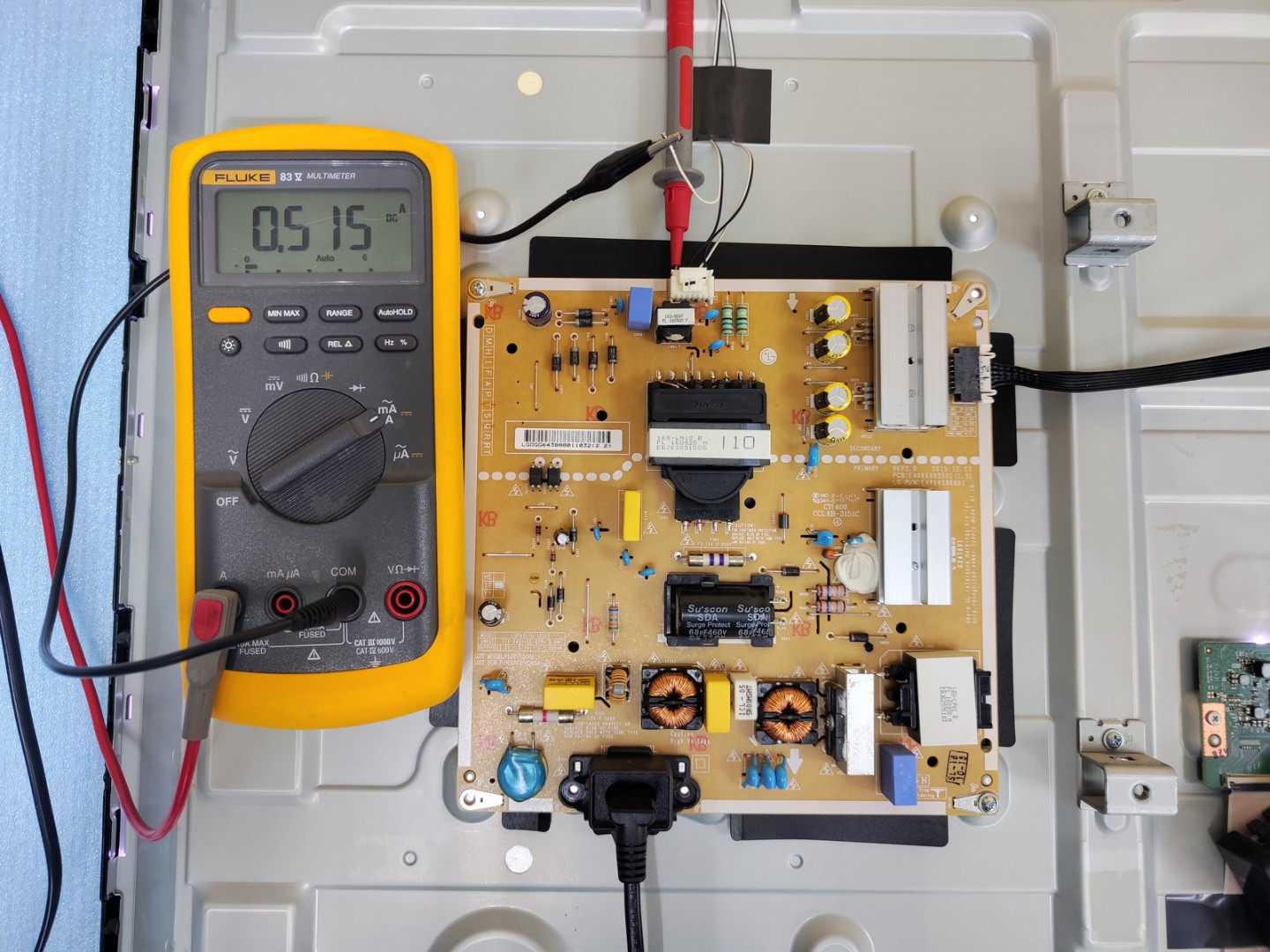

До доработки платы питания ток подсветки составлял: 515 мА.

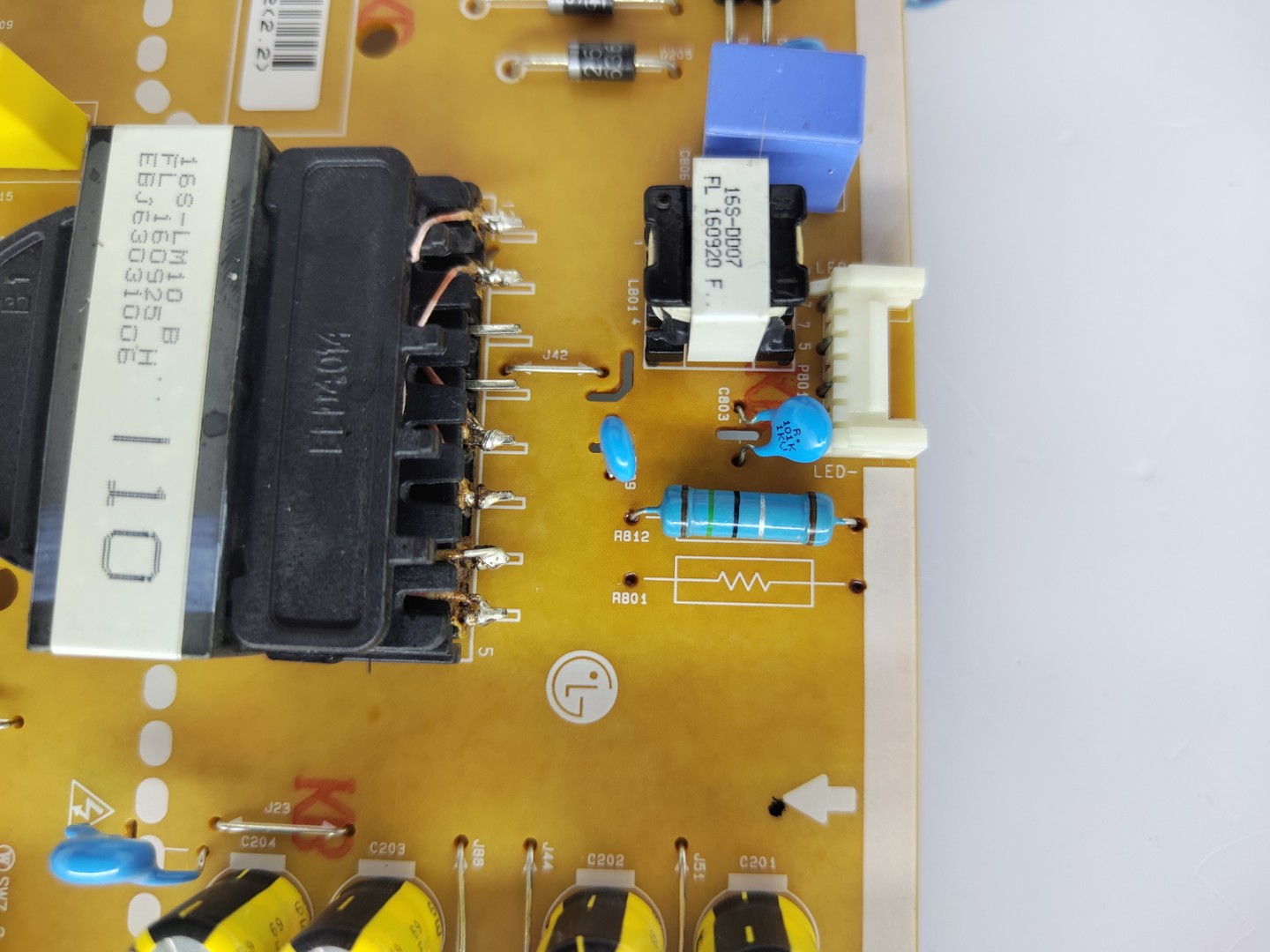

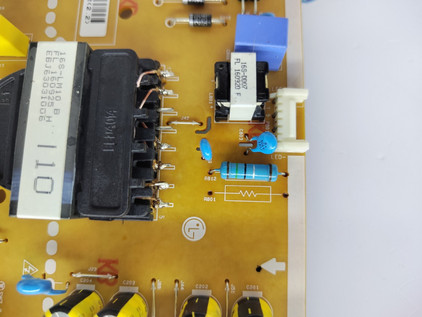

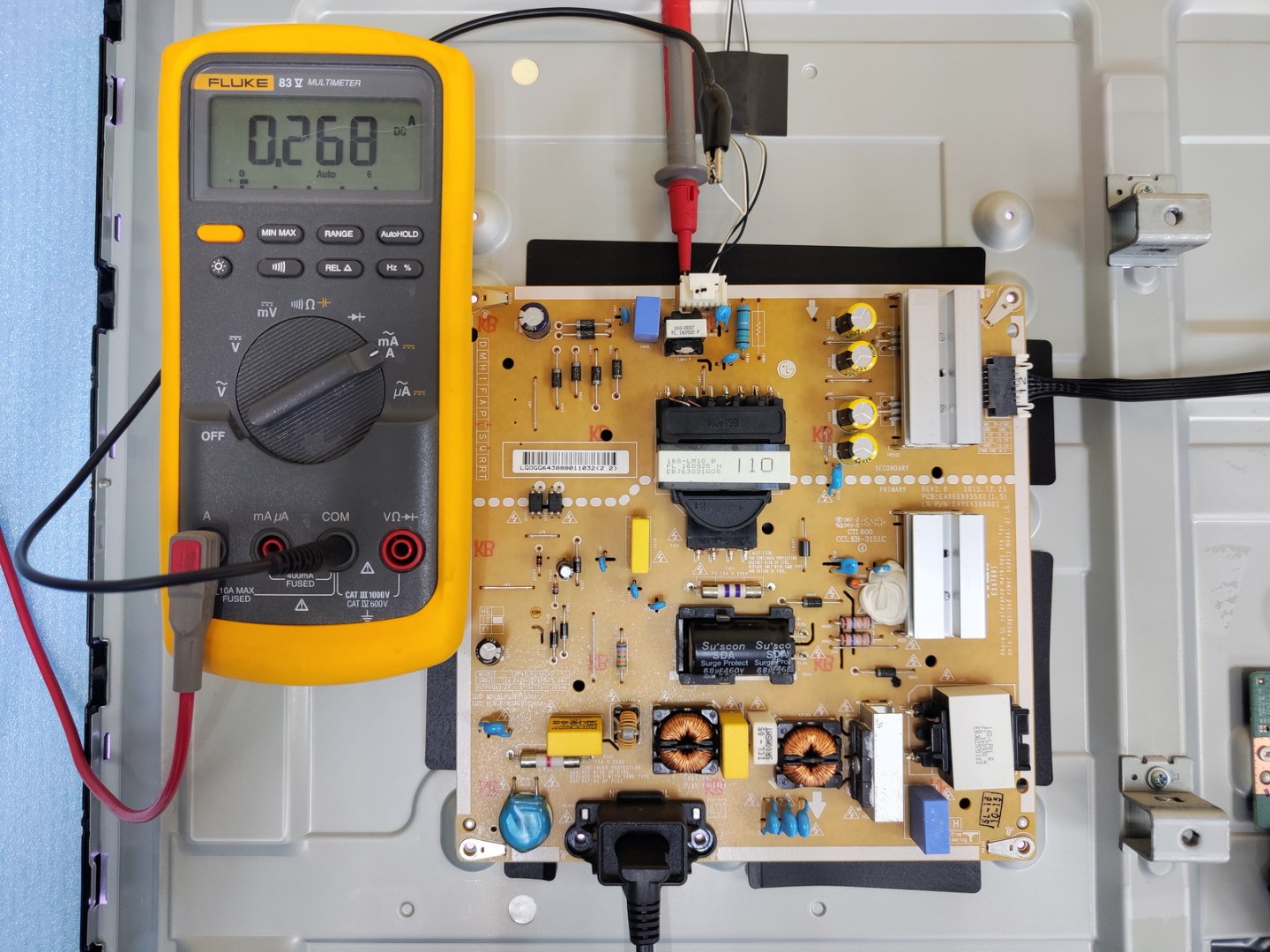

Для уменьшения силы тока заменили два параллельных резистора R801 и R812 общим сопротивлением 0,9 Ом, на один резистор на 1,5 Ом 2 Вт, как показано на фото ниже. После доработки сила тока понизилась до 268 мА. По яркости экрана нареканий нет. Вся доработка и измерения на фото ниже.

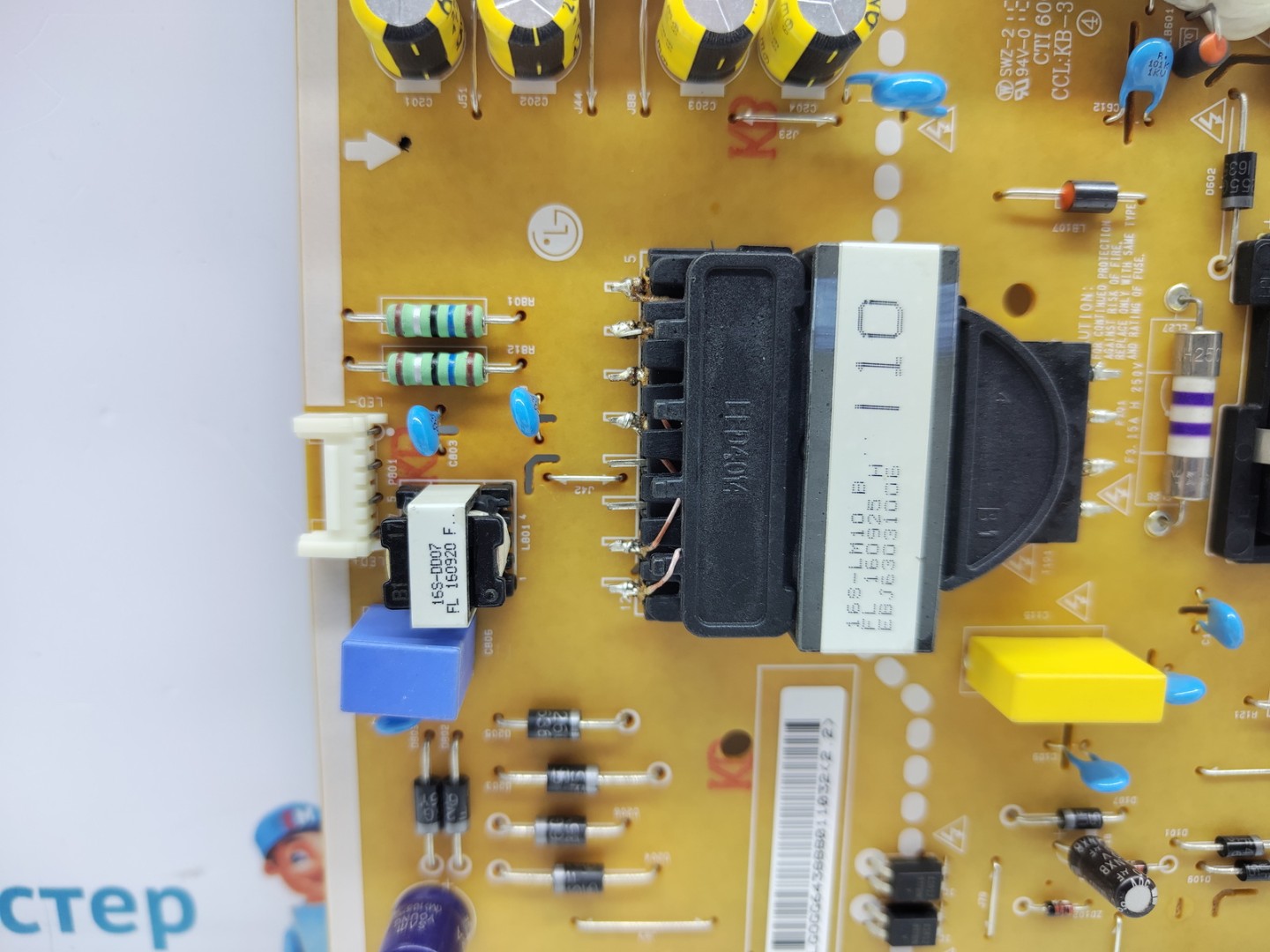

До доработки:
