EAX67189001 (1.4) уменьшить ток подсветки

В этой статье вы узнаете как правильно доработать ток подсветки блока питания EAX67189001 (1.4) на примере телевизора LG 65UJ634V, после замены LED-подсветки. Мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки. Доработка блока делается для увеличения срока службы диодов подсветки.

Состав телевизора  LG 65UJ634V

  • Main-плата:  EAX67166104 (1.0)
  • Панель: NC650DGE AAFX7
  • Блок питания: EAX671809001 (1.4) LGP6560DJ-17U1 P/N: EAY64511001
  • LED-подсветка:  65UJ63_UHD

Внешний вид:

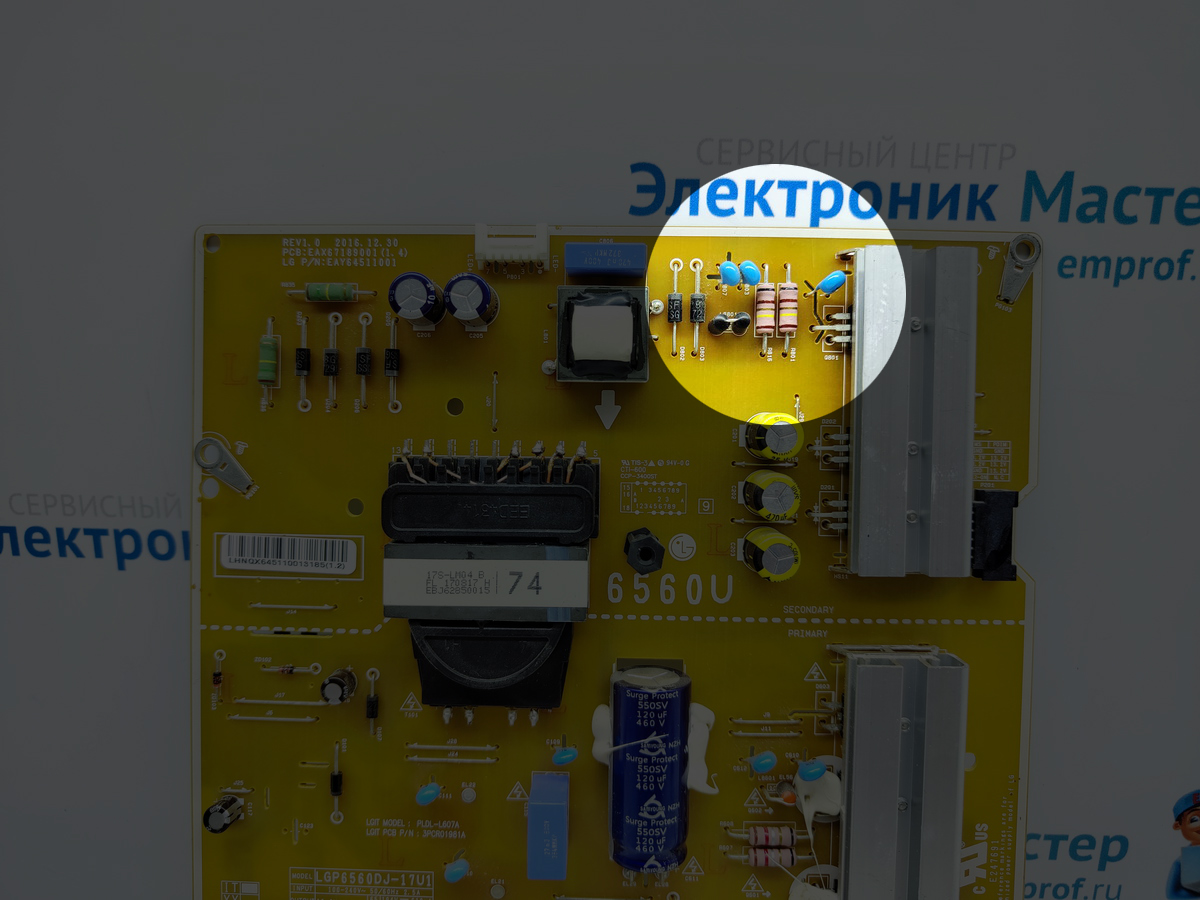

Фото области блока питания, где будет доработка ниже на фото.

Доработка тока подсветки EAX67189001 (1.4)

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

До доработки платы питания ток подсветки составлял: 600мА.

Для уменьшения силы тока заменили резистор R801 с 1,4 Ом на 4,7 Ом, как показано на фото ниже. После доработки сила тока понизилась до 357мА. По яркости экрана нареканий нет. Вся доработка и измерения на фото ниже.

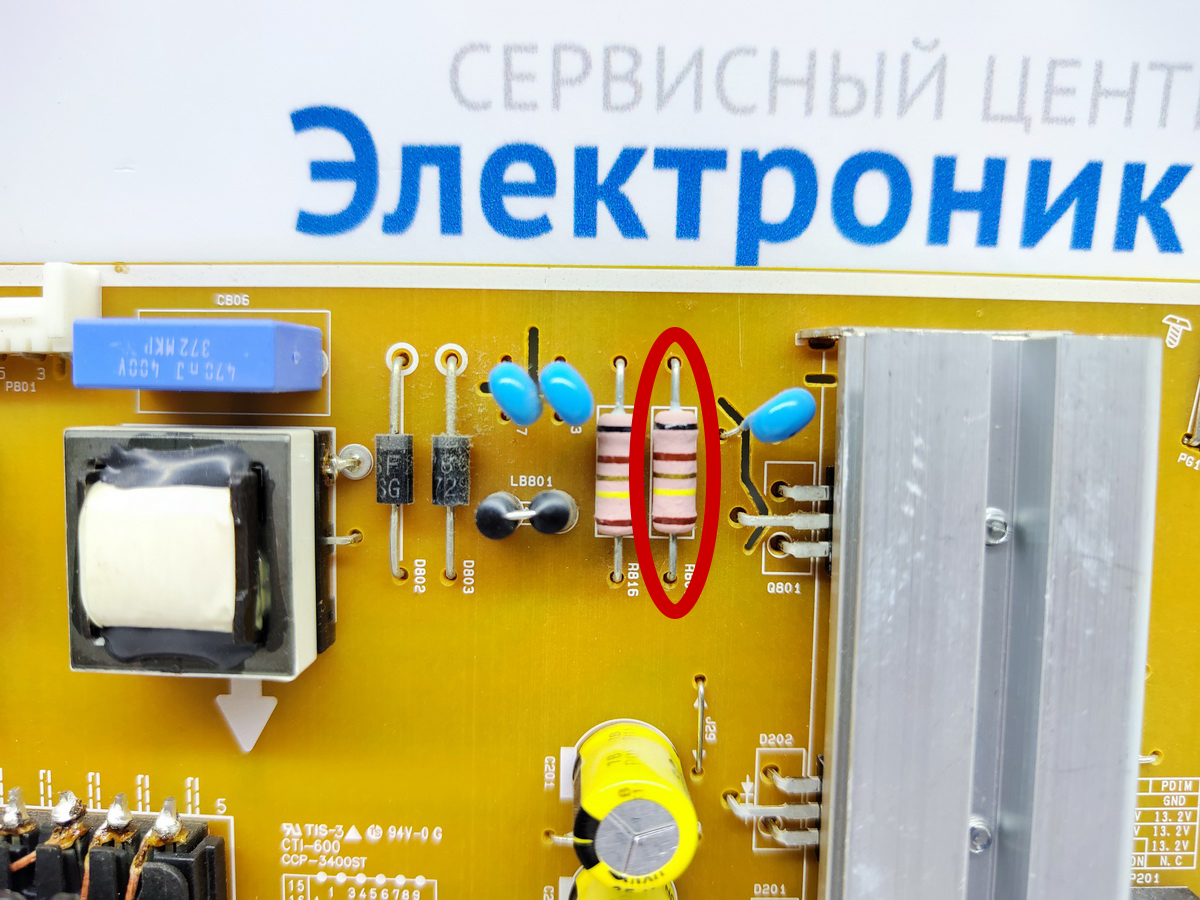

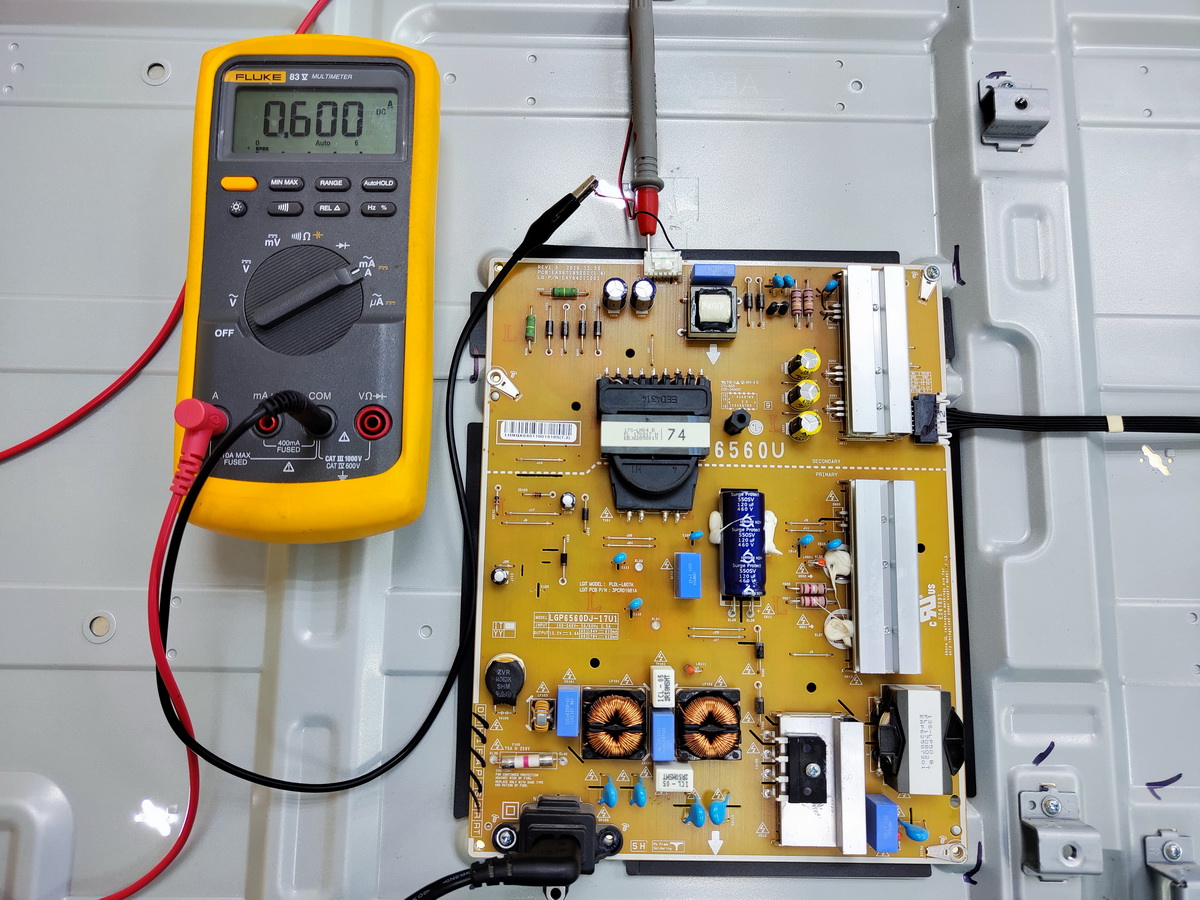

До доработки:

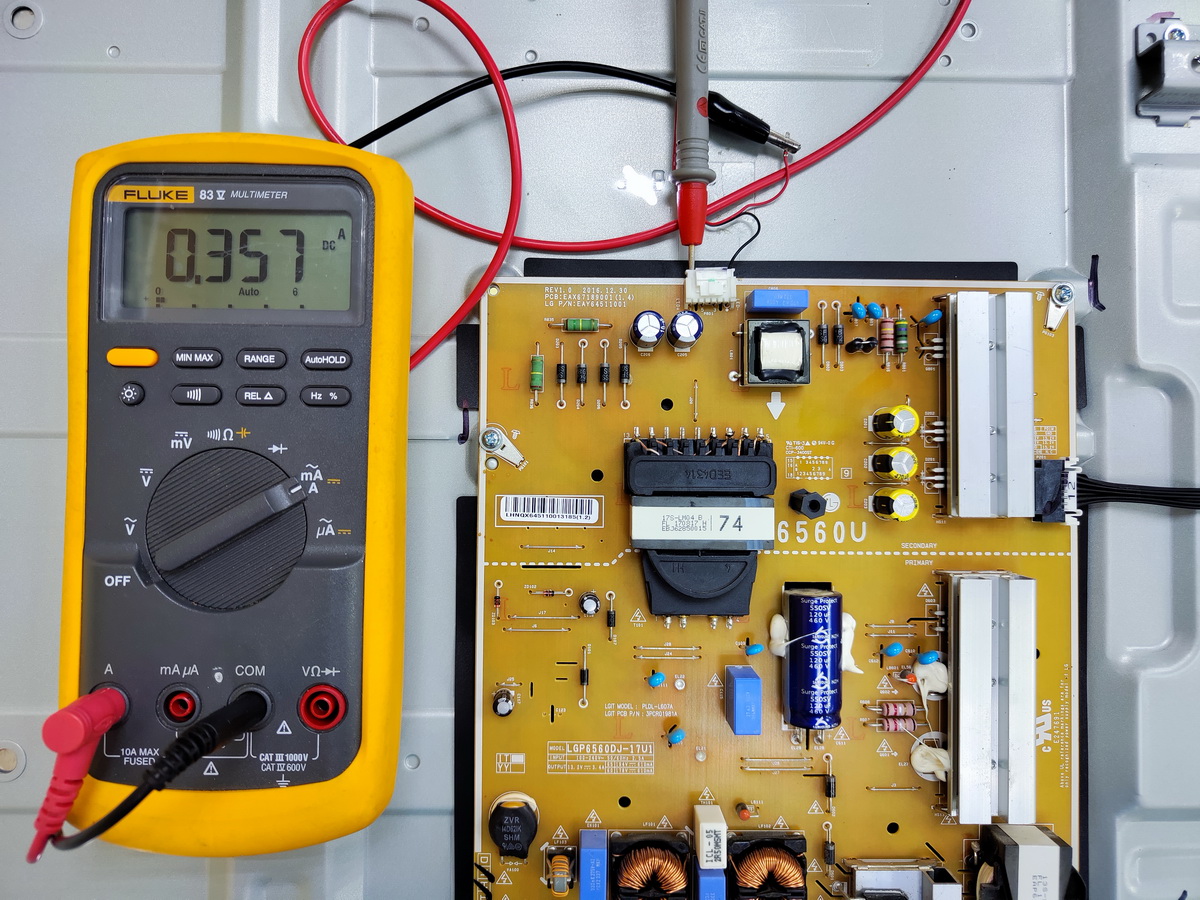

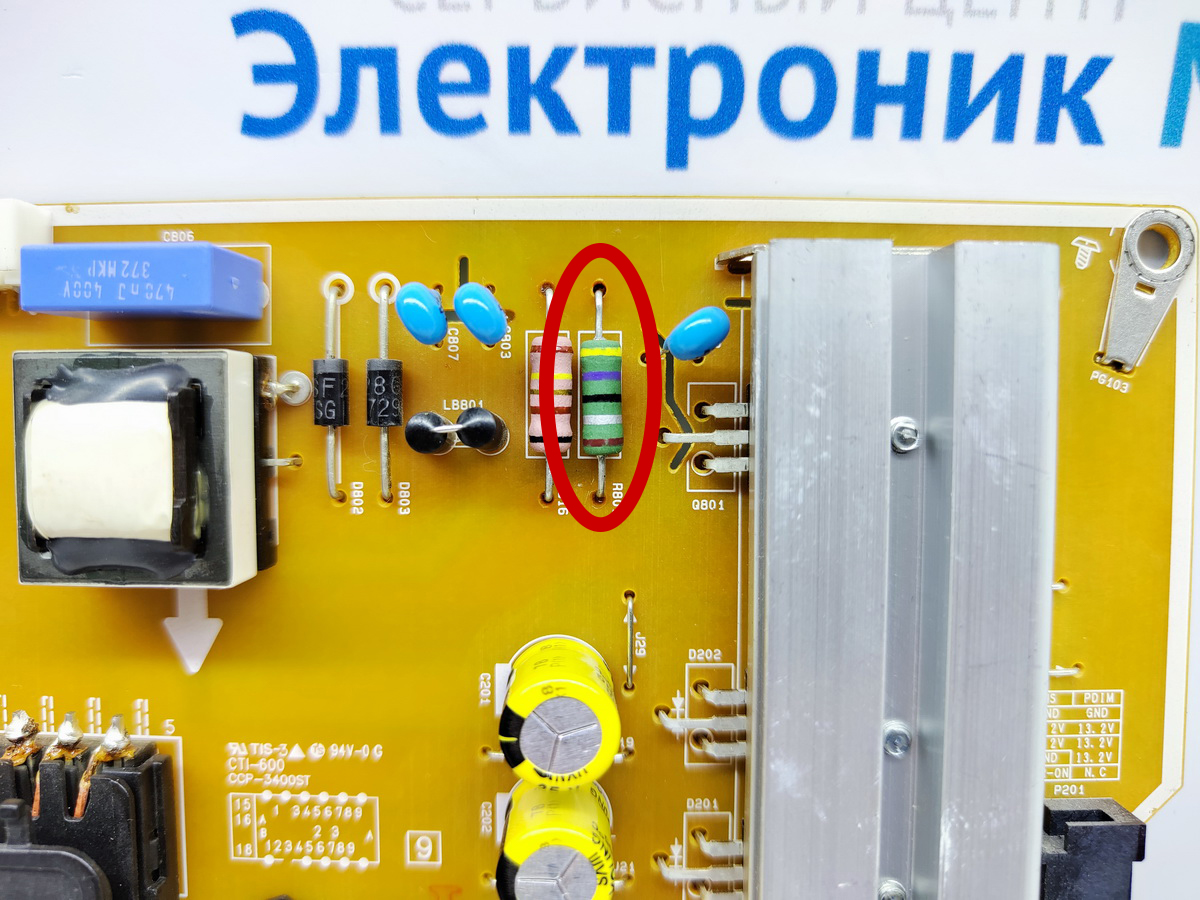

После доработки:

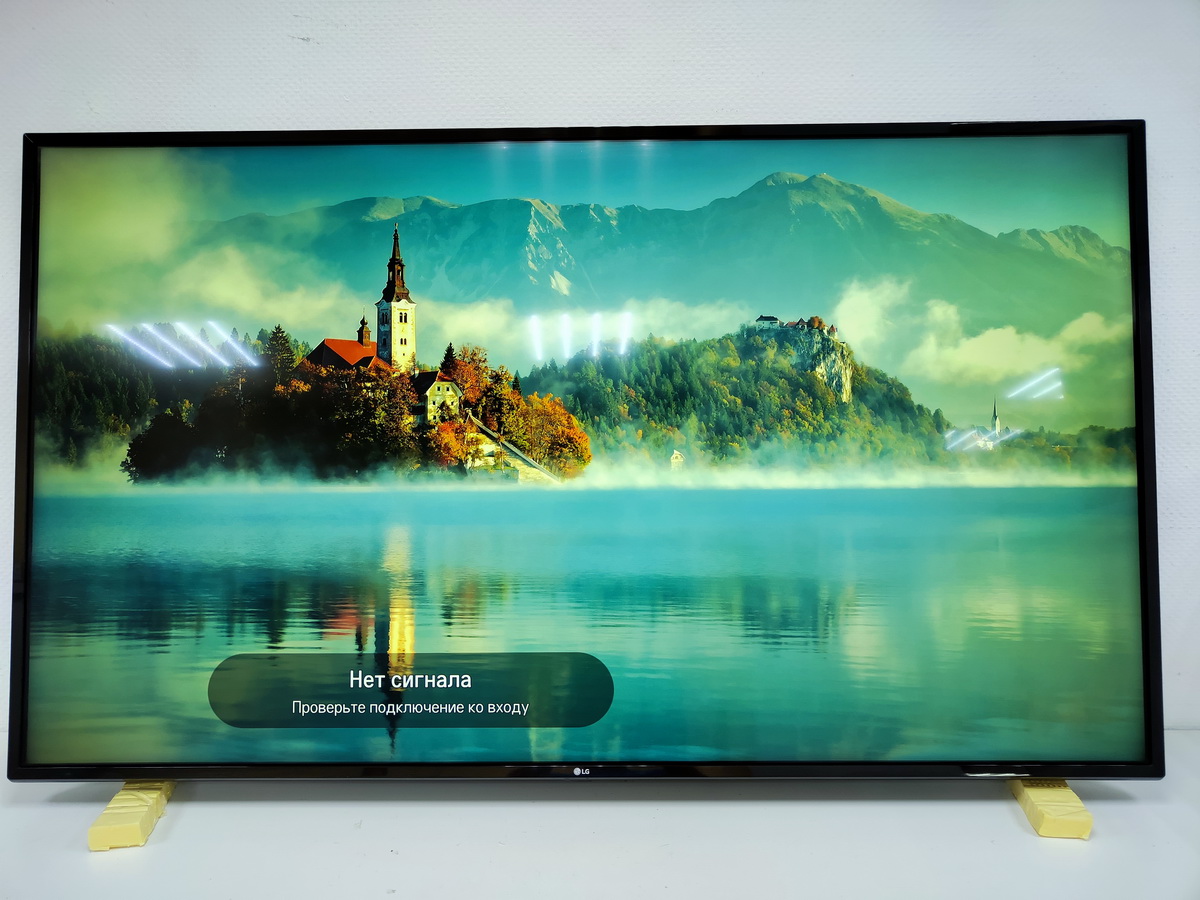

Результат доработки на фото.
