EAX67209001 (1.5) уменьшить ток подсветки

В этой статье вы узнаете как правильно доработать ток подсветки блока питания EAX67209001 (1.5) на примере телевизора LG 43UJ630V, после замены LED-подсветки. Мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки. Доработка блока делается для увеличения срока службы диодов подсветки.

Данная доработка подходит для уменьшения тока в телевизорах LG:

43UJ631V
43UJ634V
43UJ639V
43UJ6307
43UK6200PLA
43UK6300PLB
43UK6390
43UK6450
43UM7090PLA
43UM7100PLB

Состав телевизора LG 43UJ630V

Main EAX67133404 (1.0);
PSU EAX67209001(1.5) P/N: EAY64529501 MODEL: LGP43DJ-17U1;
PANEL: HC430DGG-SLTL3-9111;
LED: LC43490059A 3 планки по 7 светодиодов;

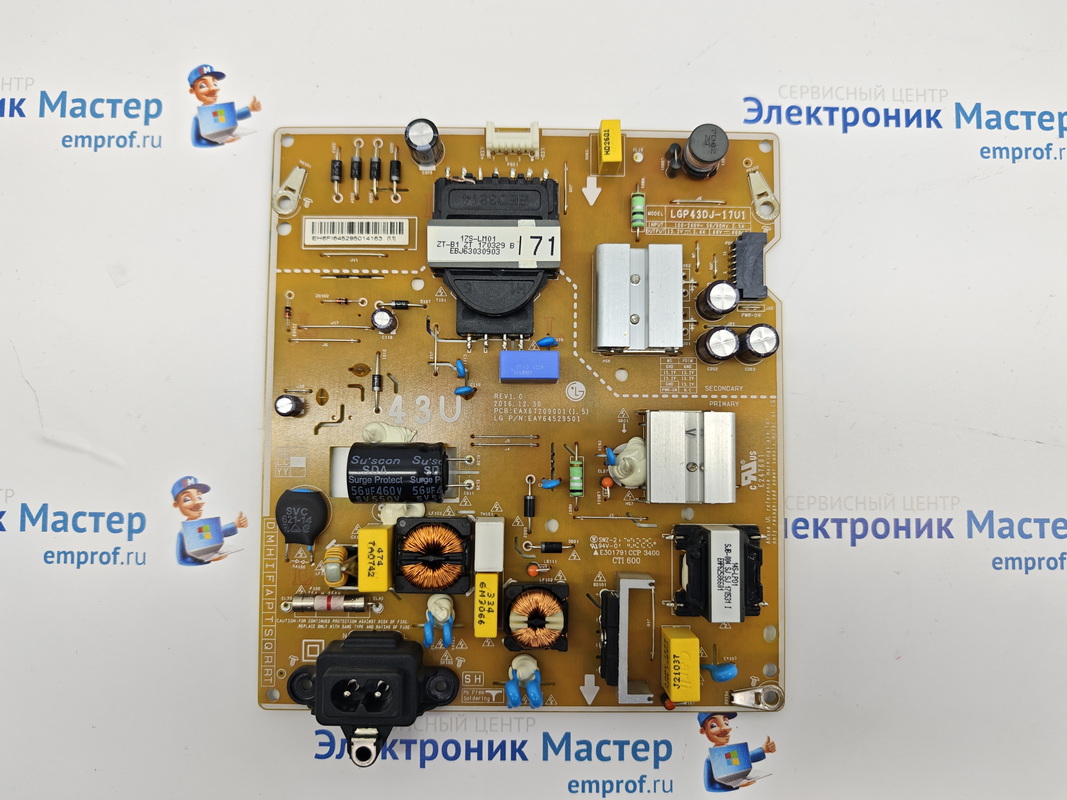

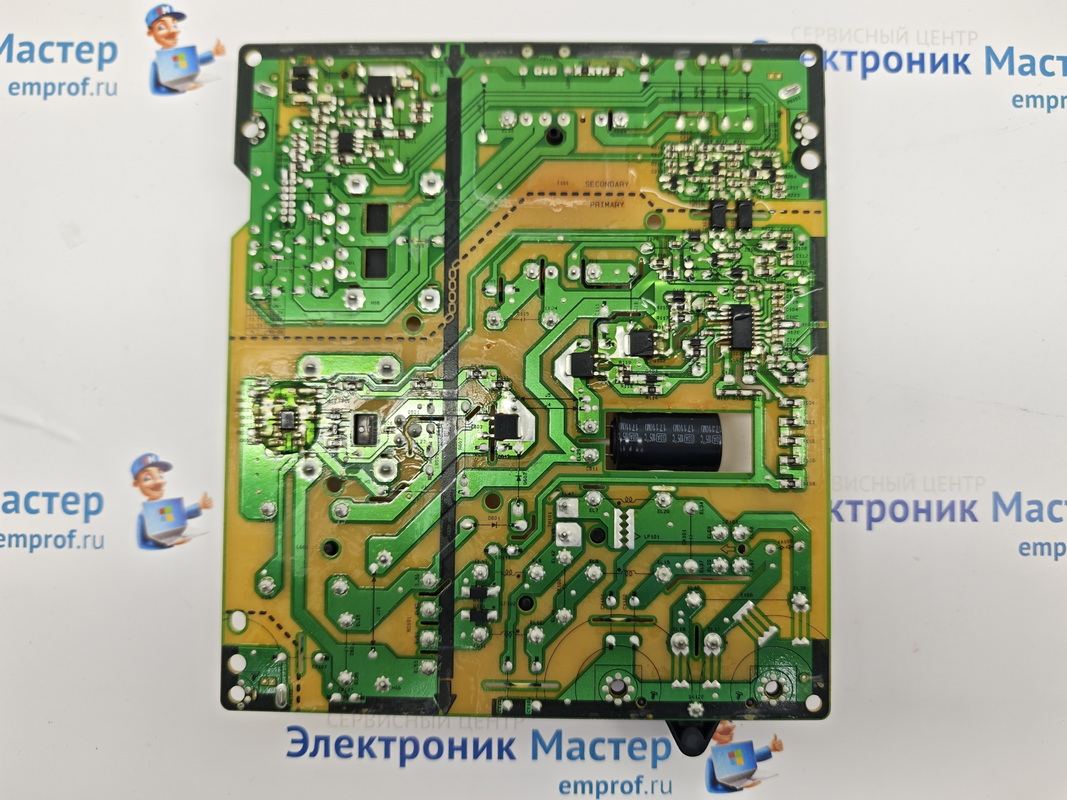

Внешний вид и фото области блока питания, где будет доработка на фото ниже:

Доработка тока подсветки EAX67209001 (1.5)

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

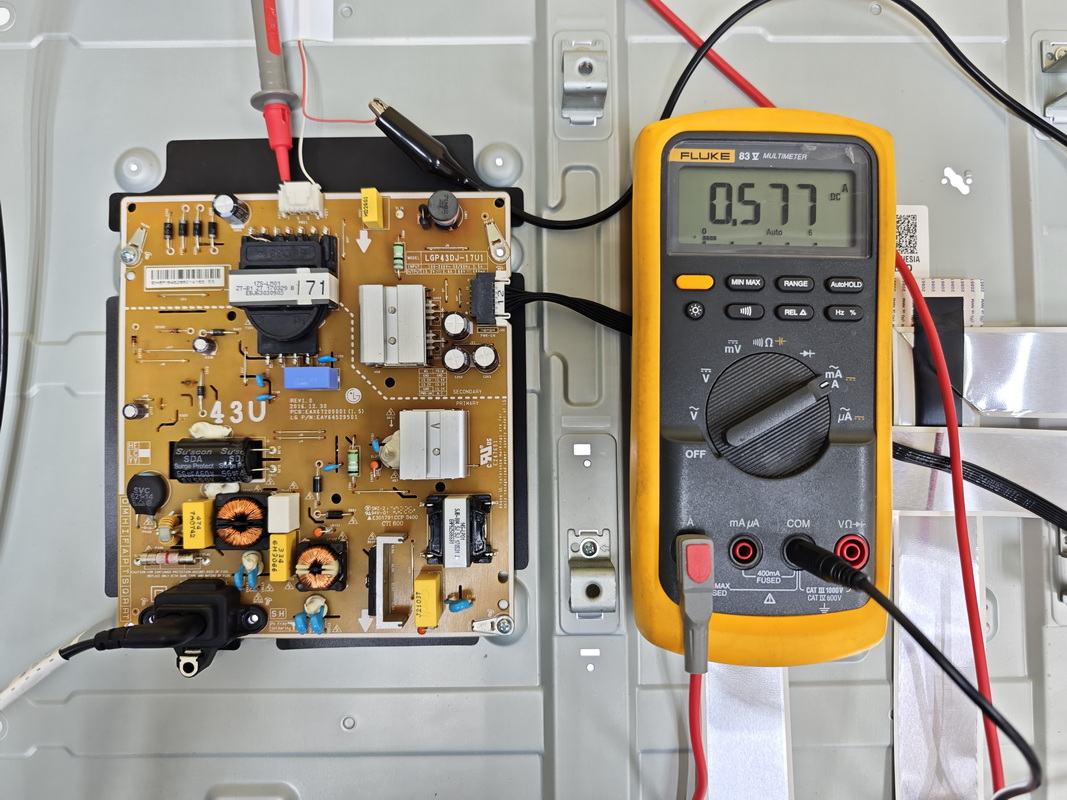

До доработки платы питания ток подсветки составлял: 577 мА.

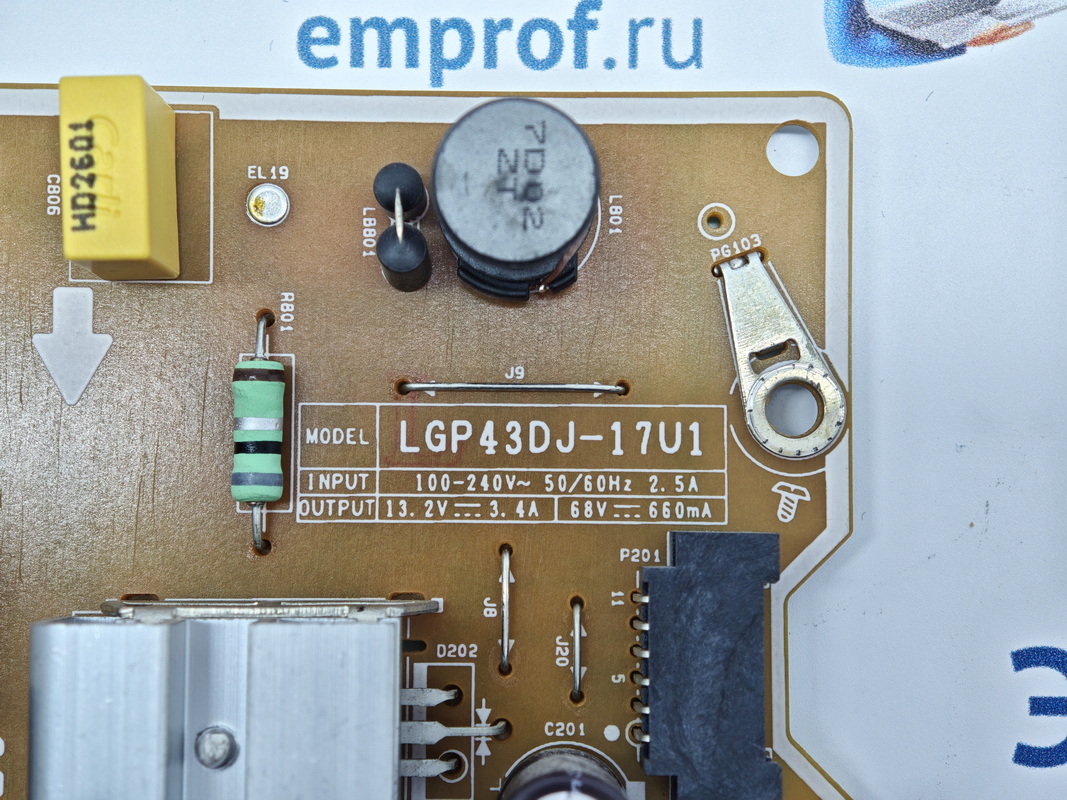

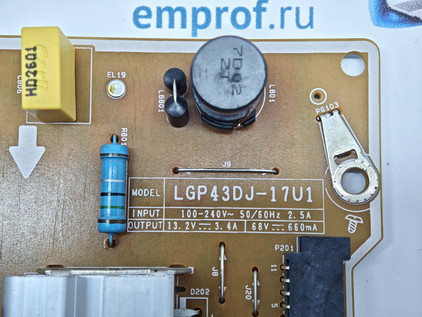

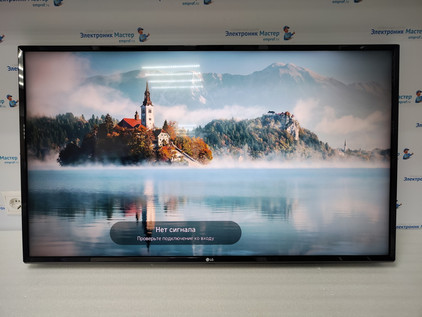

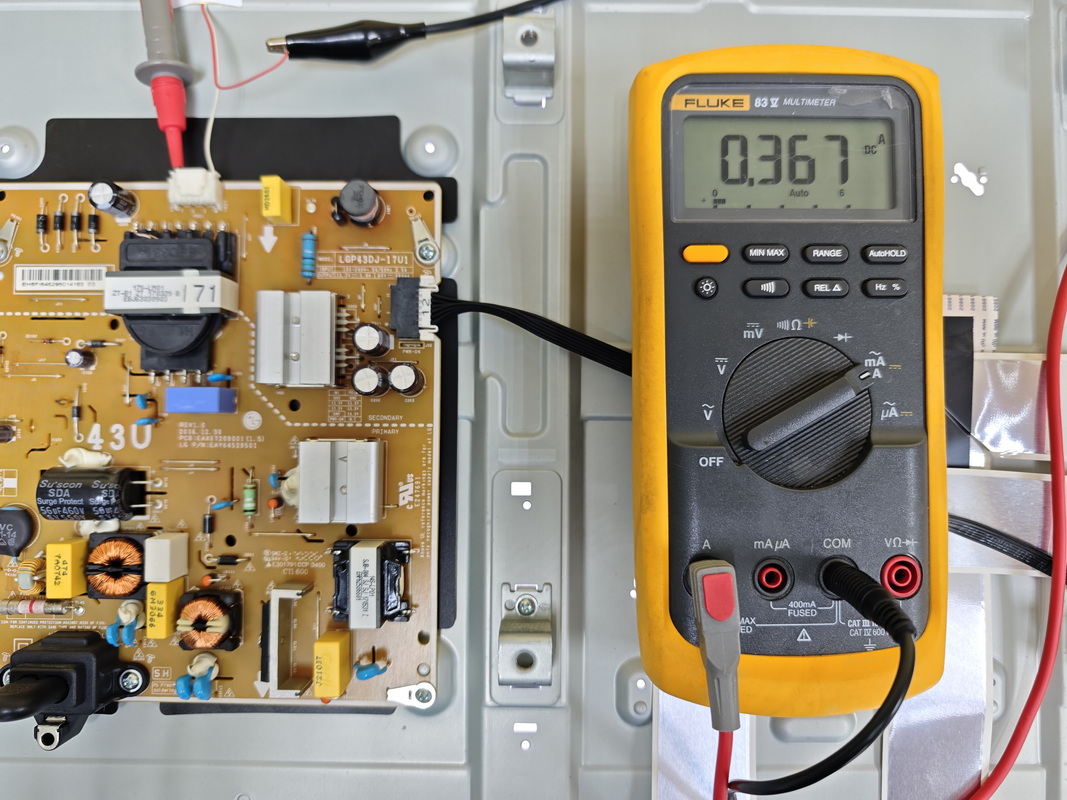

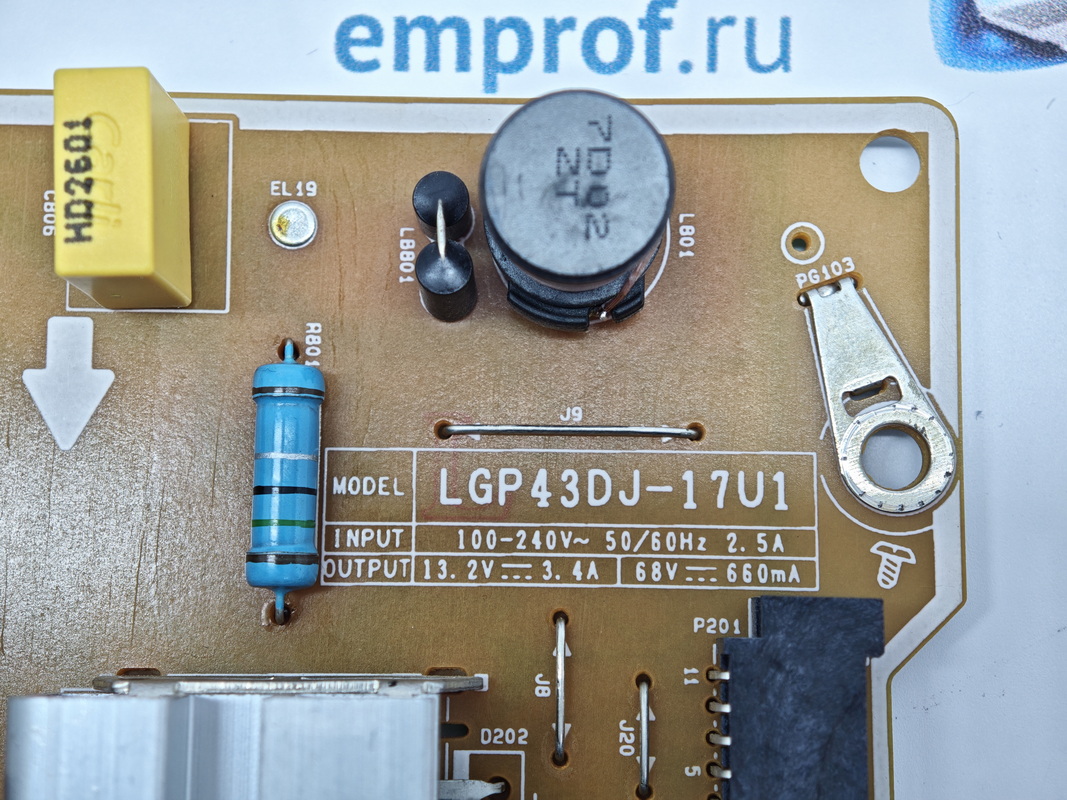

Для уменьшения силы тока заменили резистор R801 с 0,8 Ом на 1,5 Ом, мощностью 2 Вт, как показано на фото ниже. После доработки сила тока понизилась до 367 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото ниже.

До доработки:
