HK.T.RT2842P531 уменьшить ток подсветки

В этой статье вы узнаете как на телевизоре BBK 24LEX-7143/T2C, с главной платой HK.T.RT2842P531 после замены LED-подсветки уменьшить ток. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Состав телевизора  BBK 24LEX-7143/T2C

  • Main-плата: HK.T.RT2842P531
  • Панель: PT236AT02-5
  • LED-подсветка: HY-L240A1 3304219628 (2 планки по 4 светодиодa)

Внешний вид:

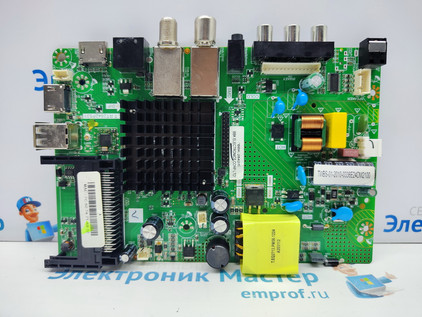

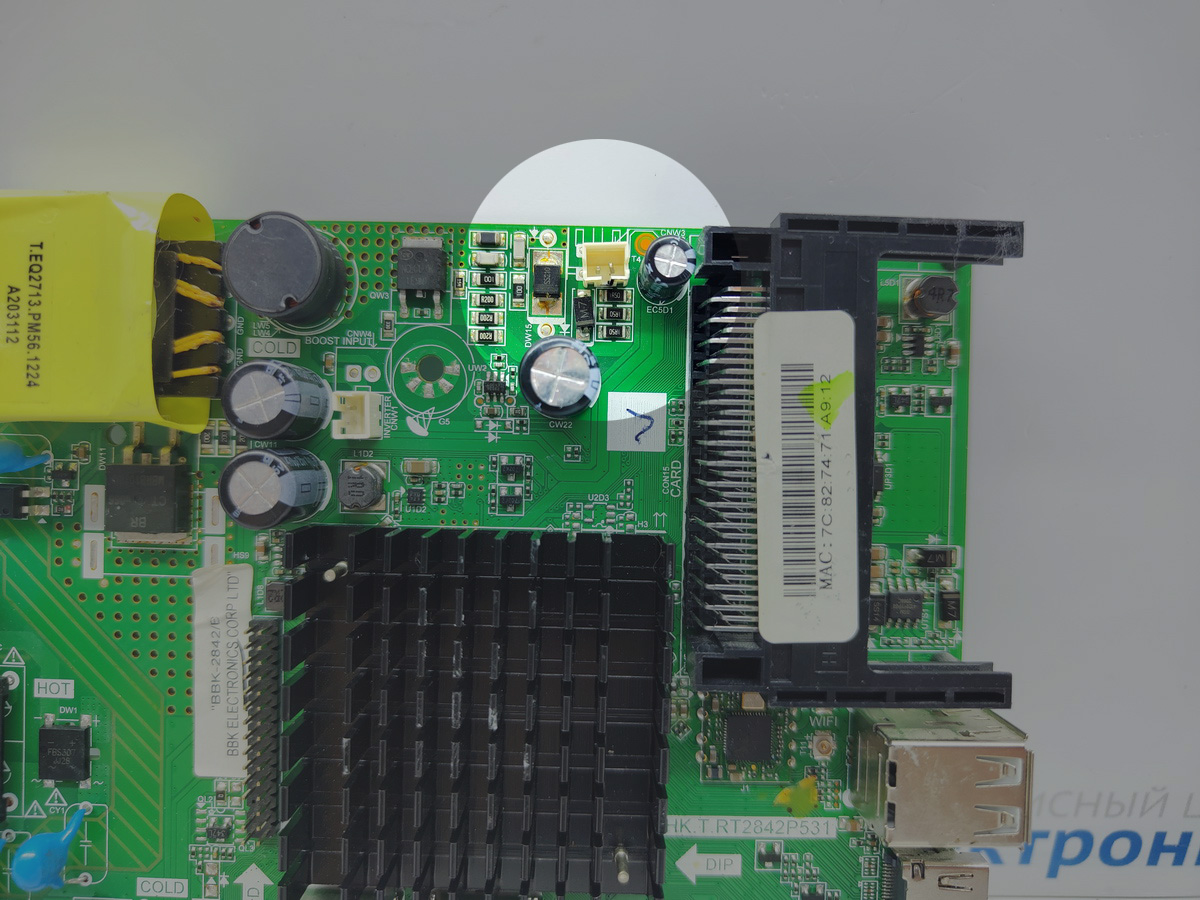

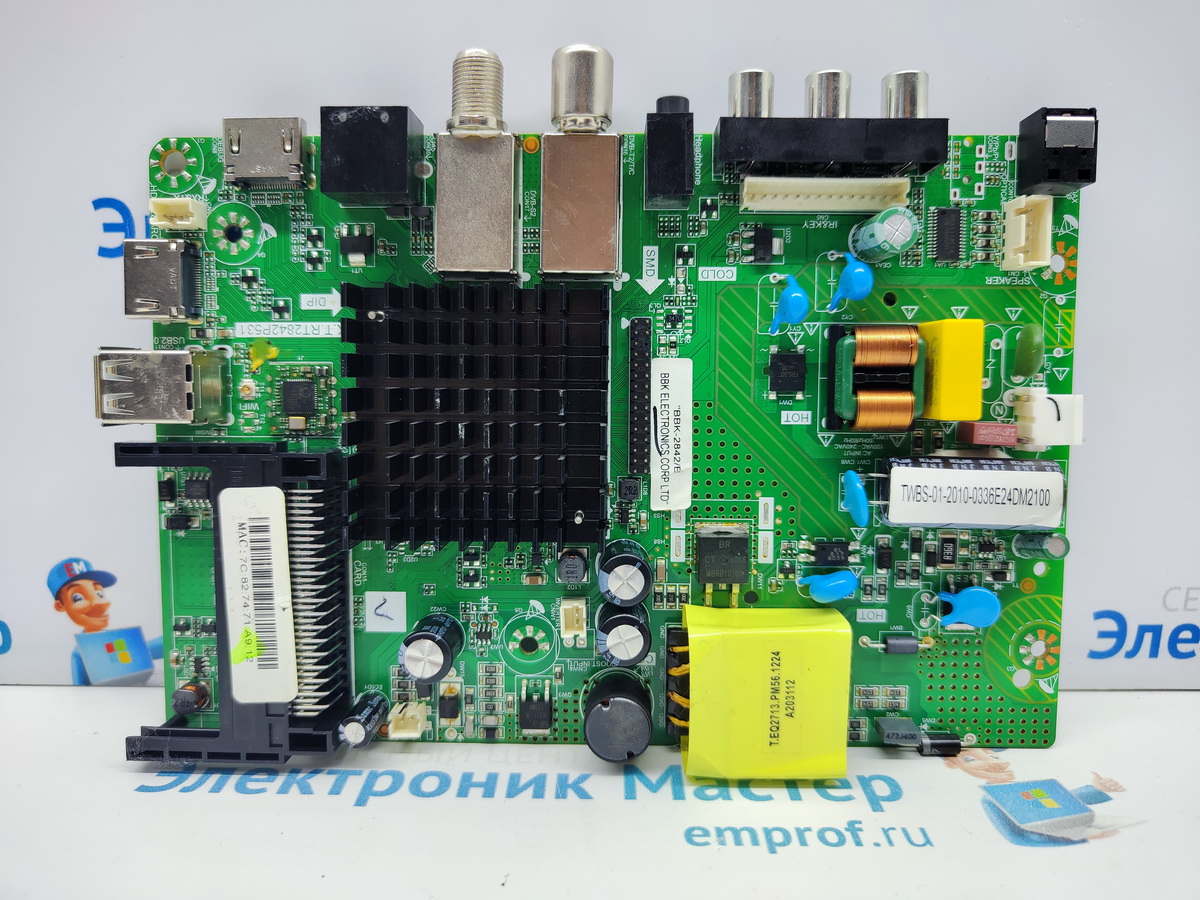

Фото главной платы представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки HK.T.RT2842P531:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

Перед доработкой платы ток подсветки составлял:  258 мА.

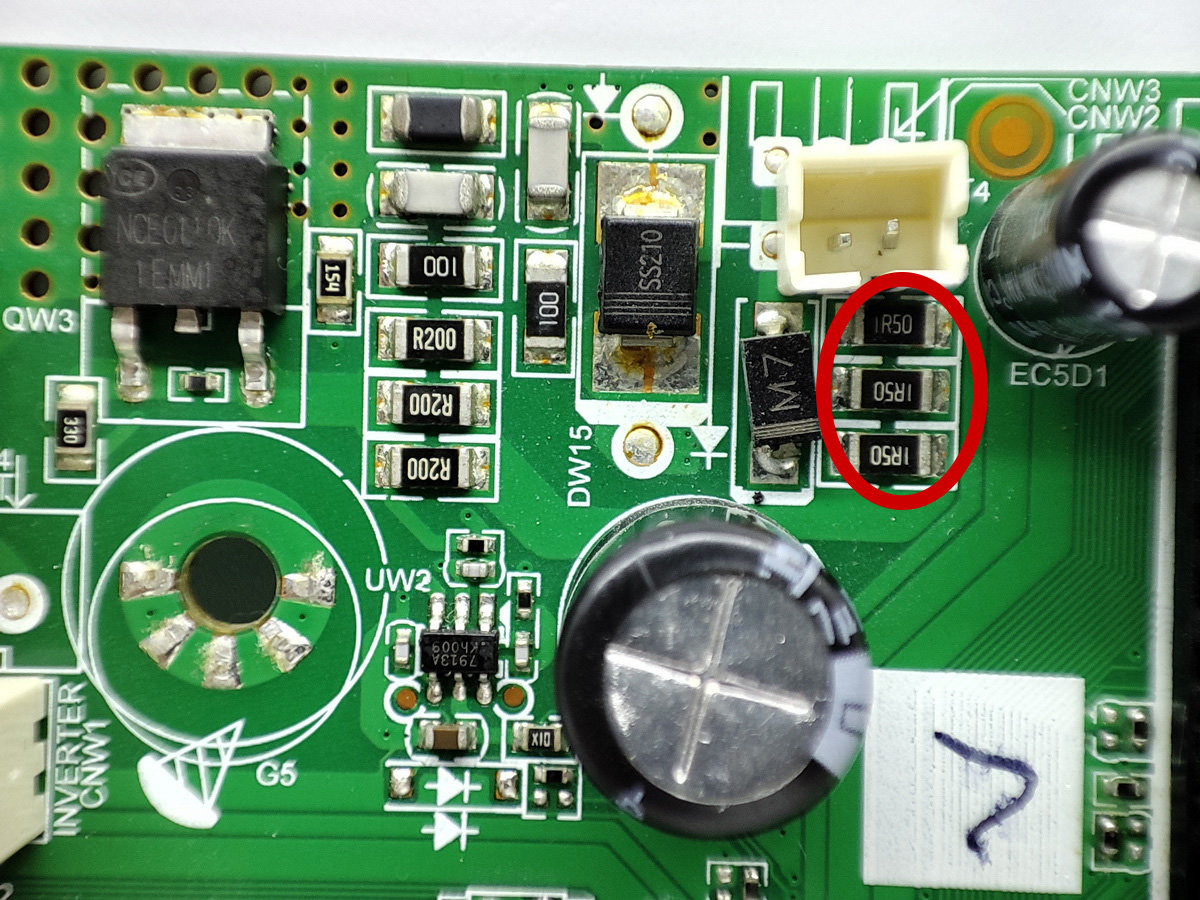

Для уменьшения силы тока работаем с резисторами RW47, 48, 49 (позиционные обозначения с обратной стороны платы), удалили резистор RW47 номиналом 1,5 Ом, как показано на фото ниже. После доработки сила тока понизилась до  174 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

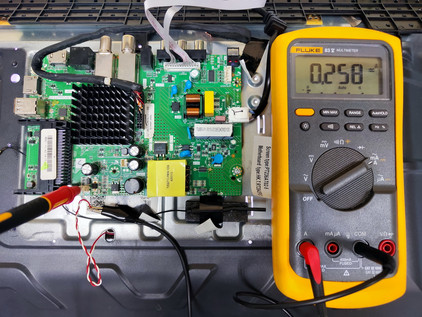

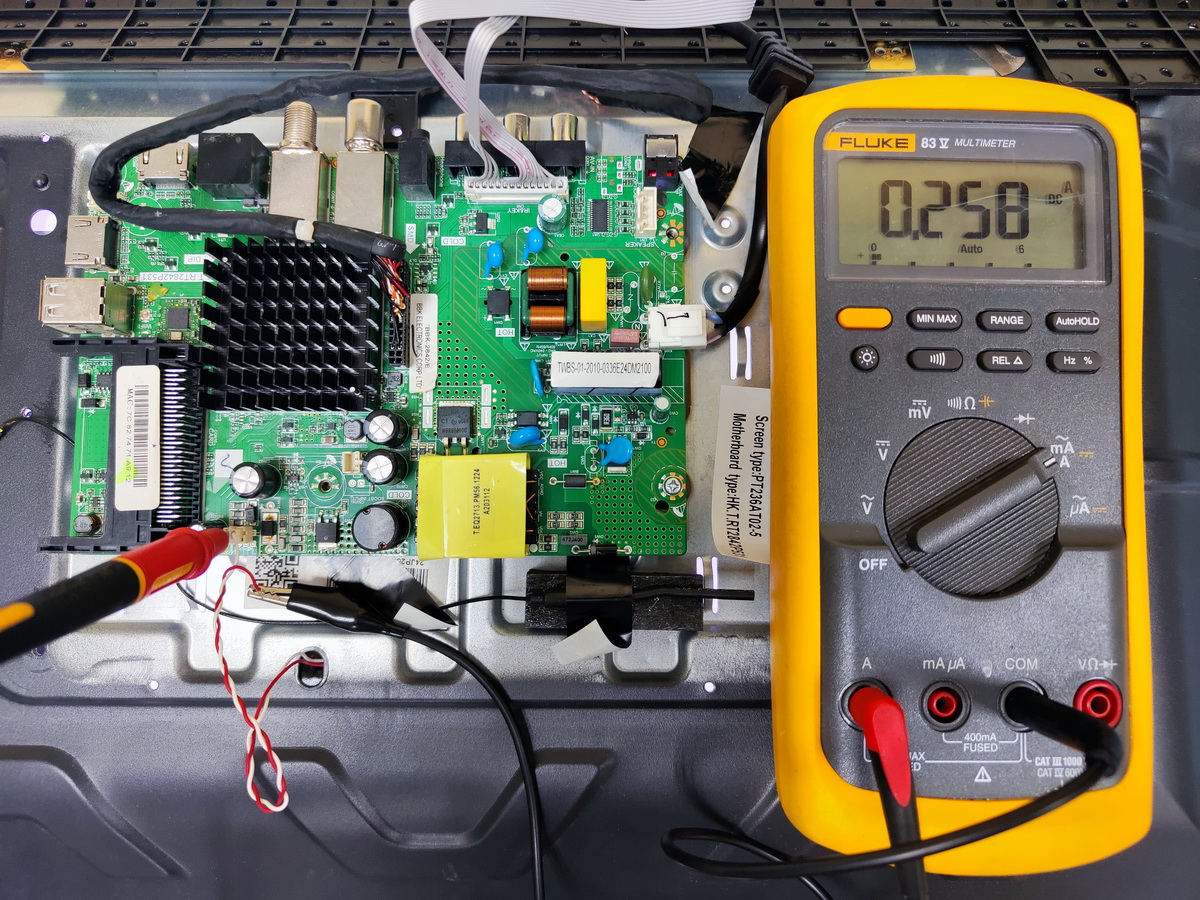

До доработки:

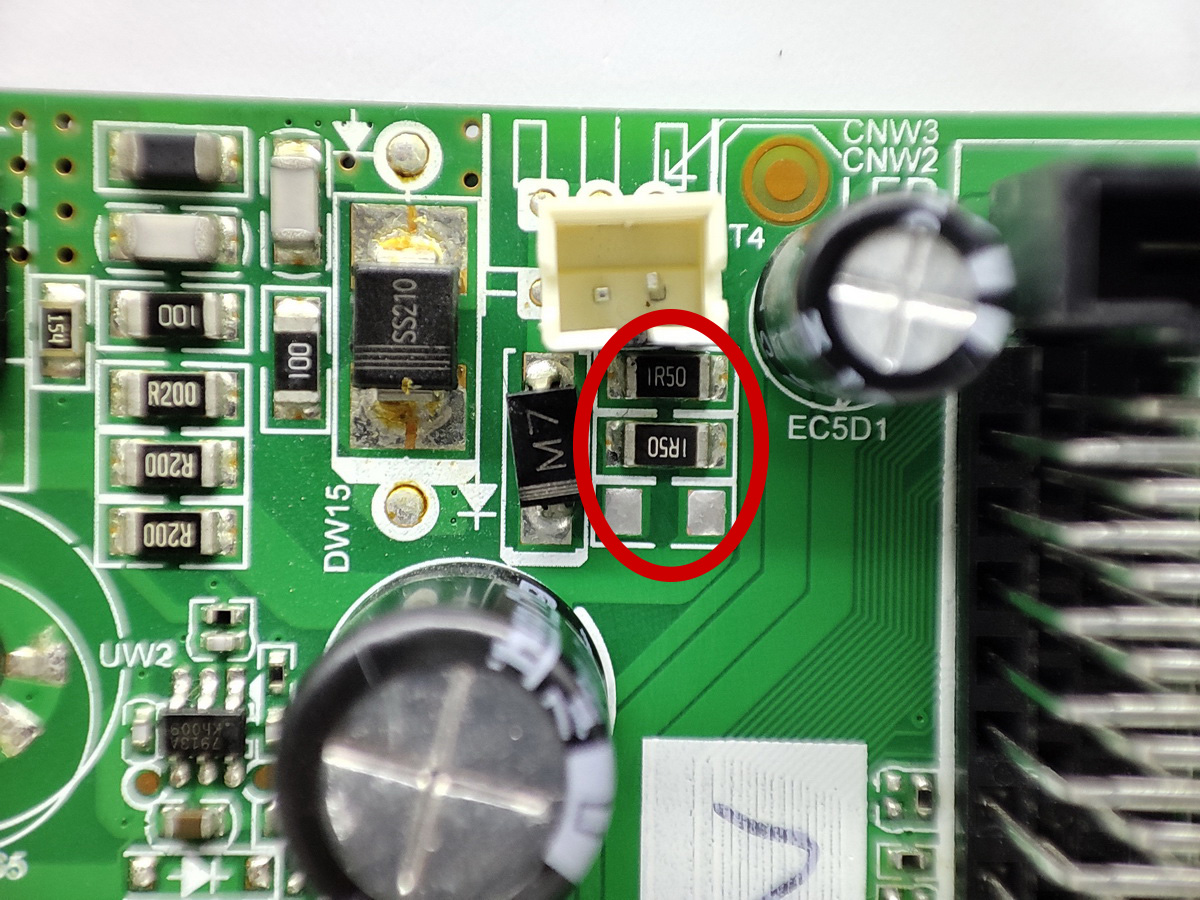

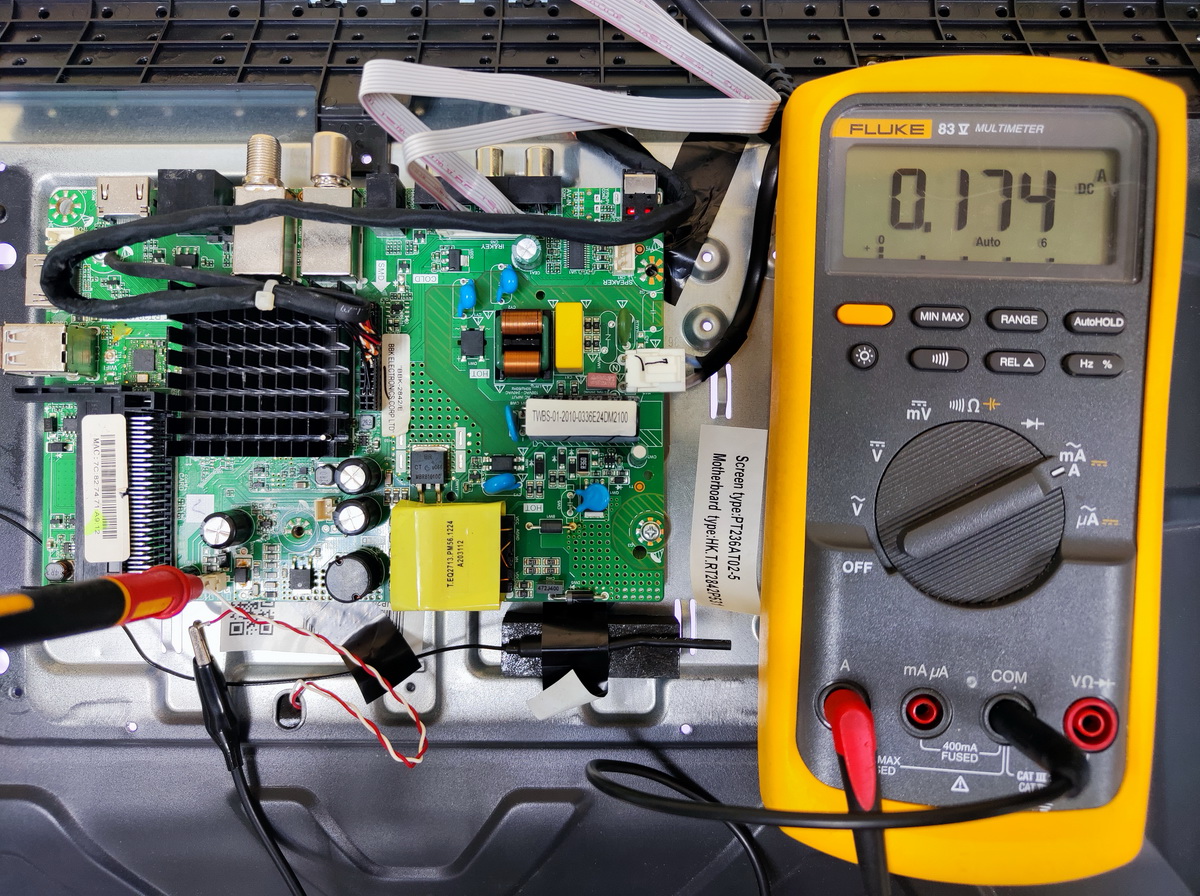

После доработки:

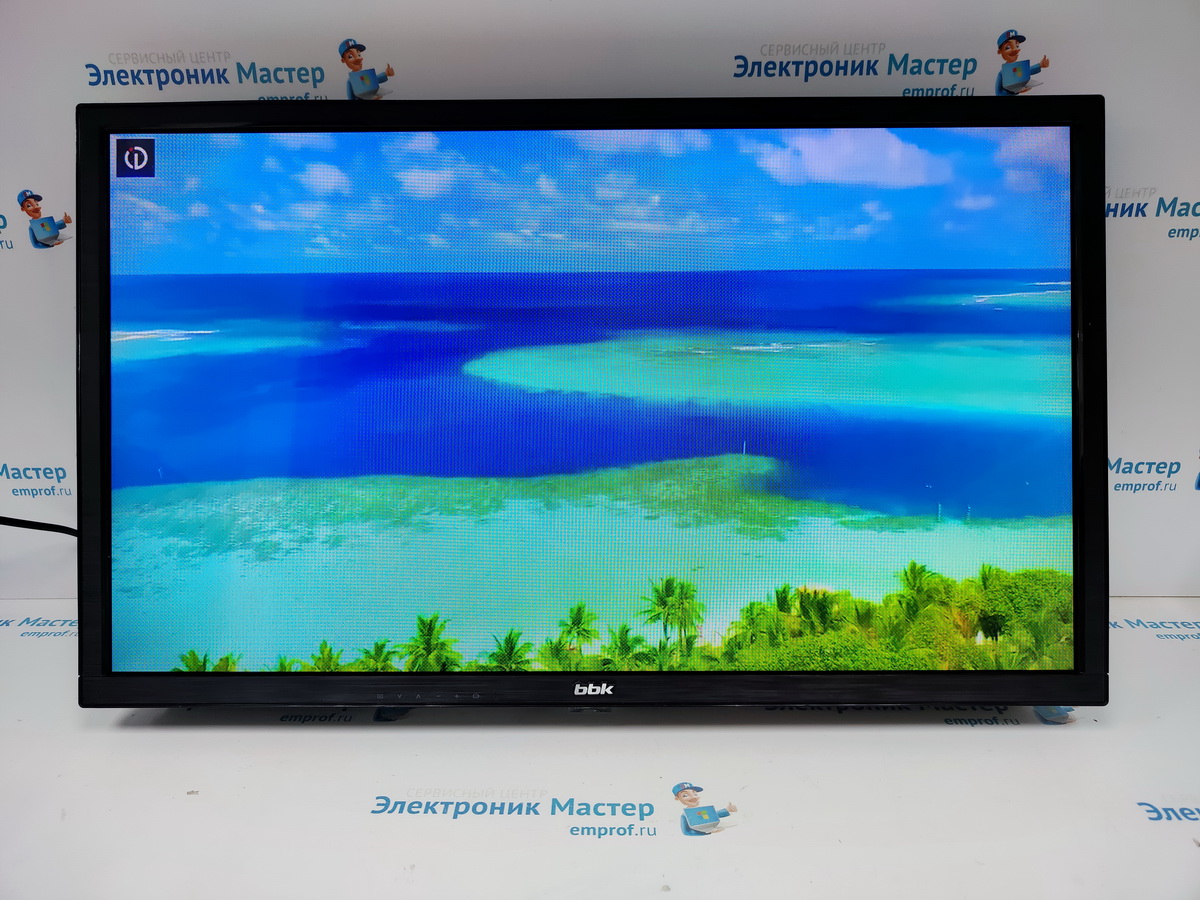

Результат доработки на фото.
