HK.T.S2T512CP639 уменьшить ток подсветки

В этой статье вы узнаете как на телевизоре BQ 4201B, с главной платой HK.T.S2T512CP639 после замены LED-подсветки уменьшить ток. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Данная доработка подходит для телевизоров, с такой же платой HK.T.S2T512CP639: OLTO 43T20H, BQ 3902B, ERISSON 43FLES80T2SM, ERISSON 45FLE17T2, ERISSON 43FLM8000T2, HORIZONT 43LE51012D, DIGMA DM-LED40MQ11, HARPER 43F660T, POLAR P43L33T2C

Состав телевизора BQ 4201B

Main-плата: HK.T.S2T512CP639;
Панель: JE415D3HA0L;
LED-подсветка: KJ415D07-ZC62AG-02 3 планки по 7 светодиодов;

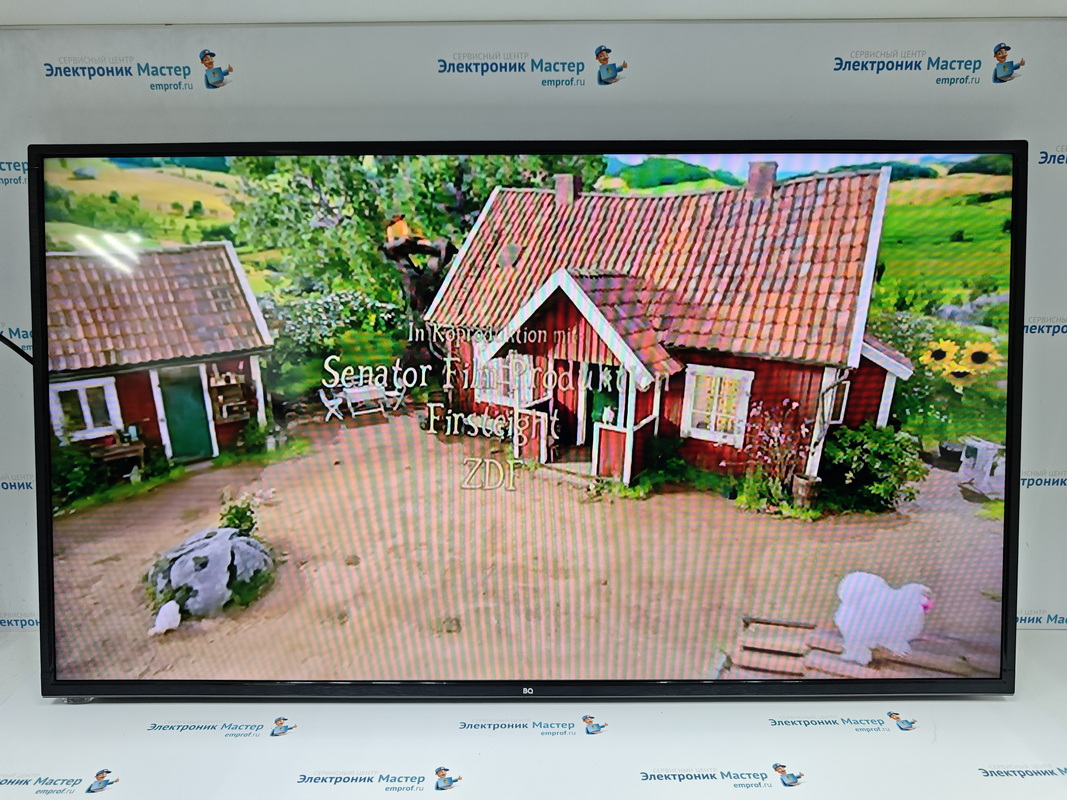

Внешний вид:

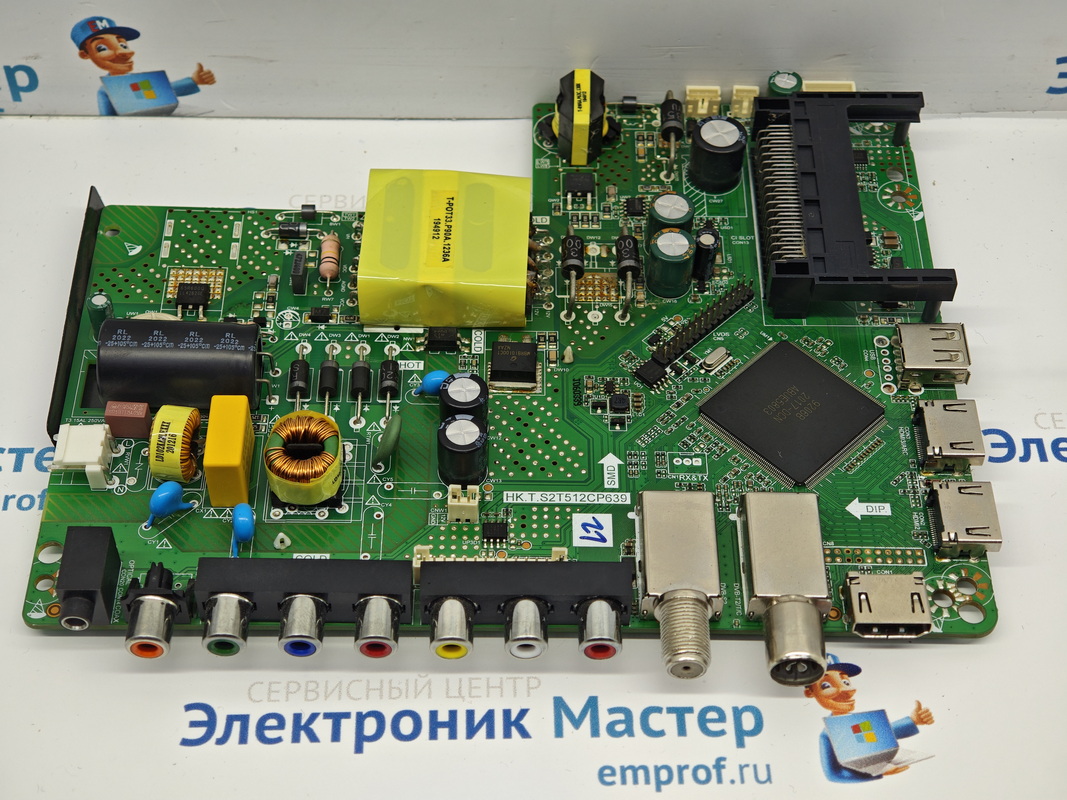

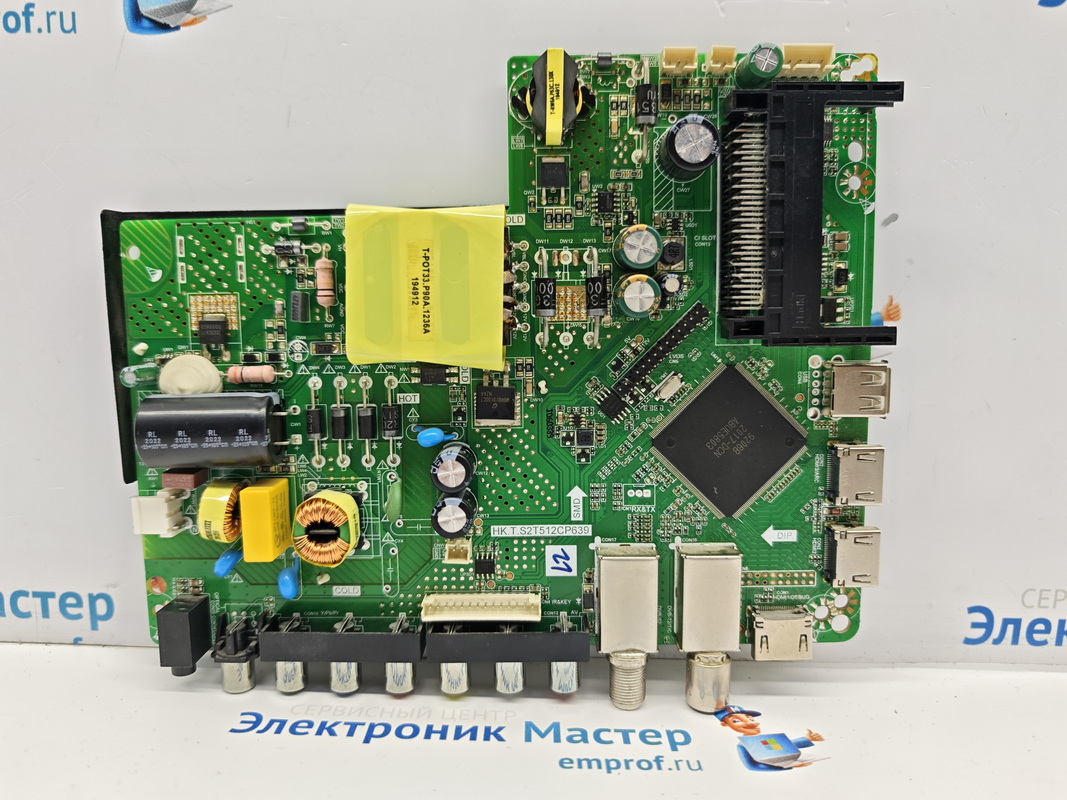

Фото главной платы представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки HK.T.S2T512CP639:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

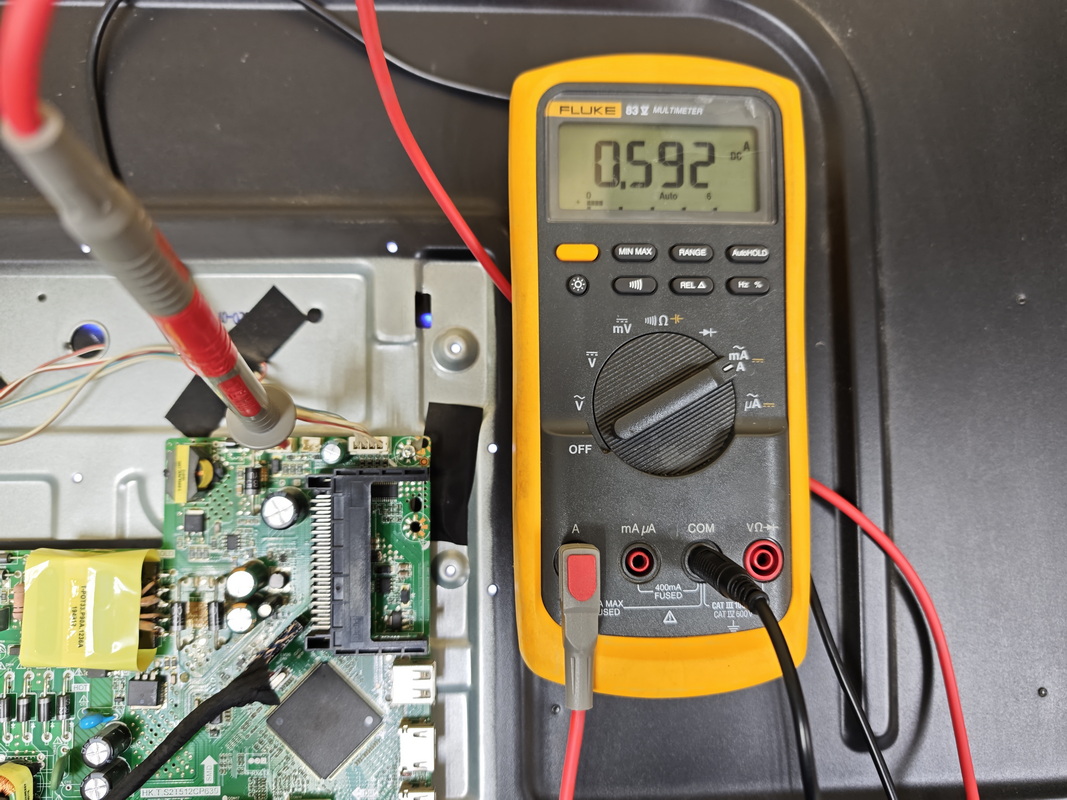

Перед доработкой платы ток подсветки составлял: 592 мА.

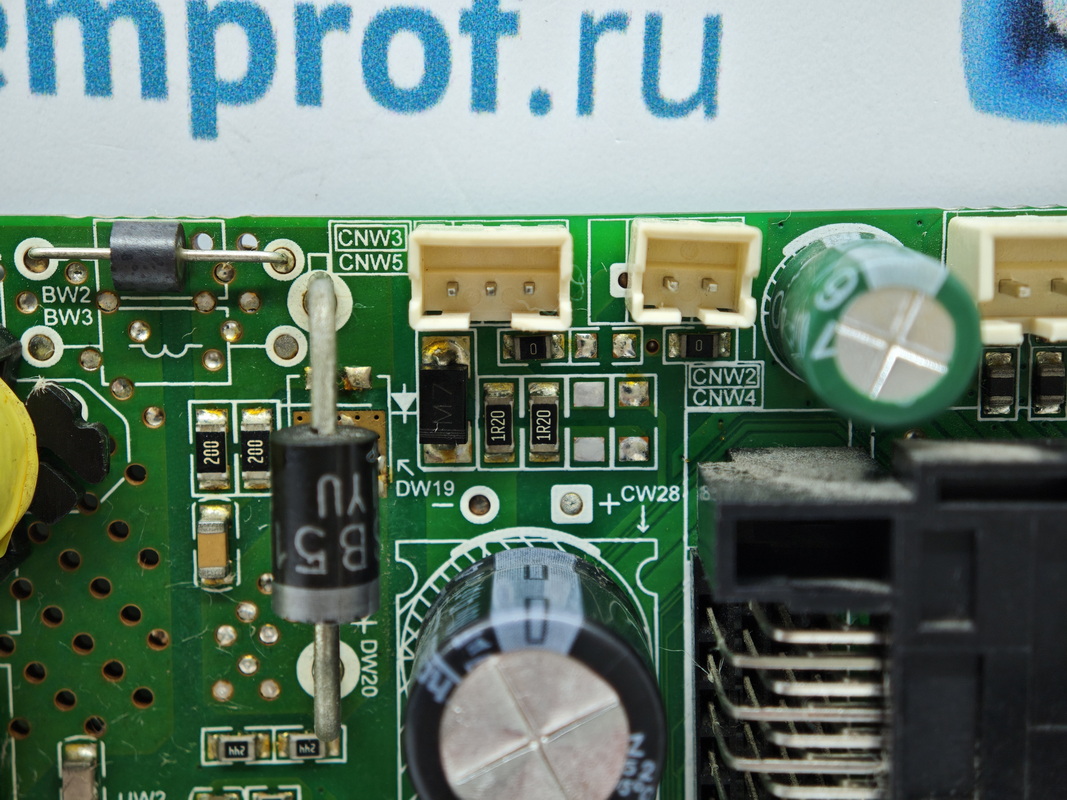

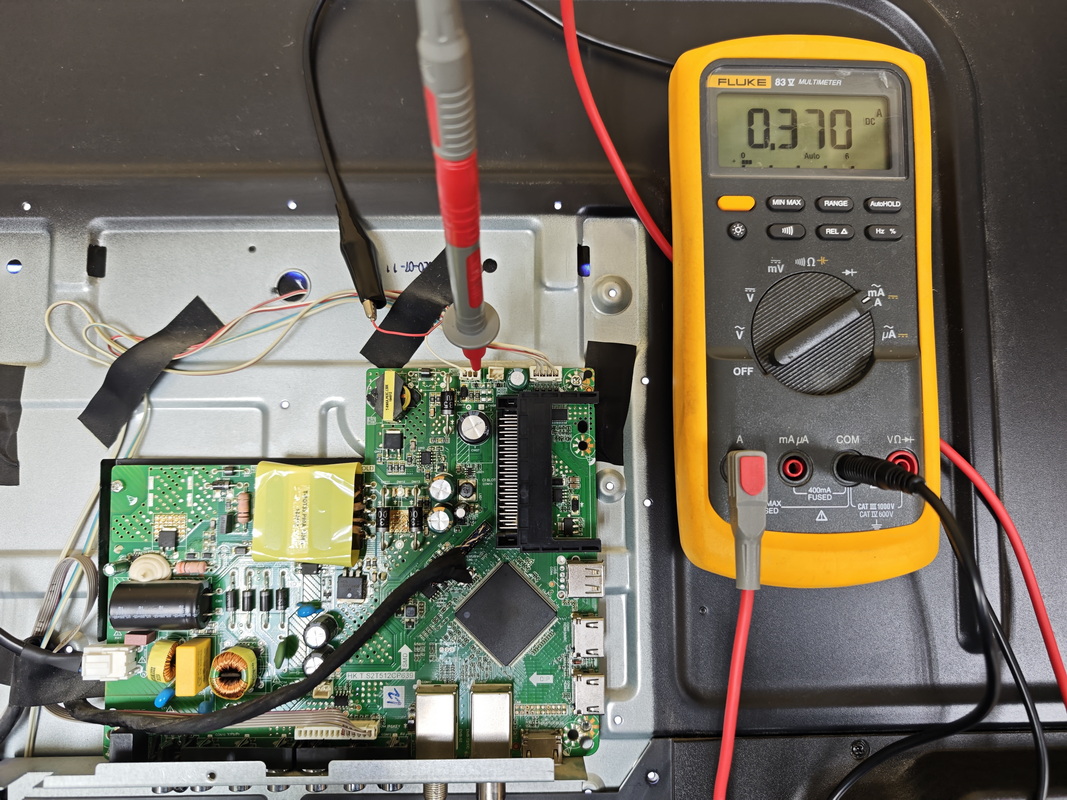

Для уменьшения силы тока работаем с резисторами RW51, 52, 53 (позиционные обозначения с обратной стороны платы), удалили резистор RW53 номиналом 1 Ом, как показано на фото ниже. После доработки сила тока понизилась до 370 мА. По яркости экрана удовлетворительно, дальше уменьшать не стоит. Вся доработка и измерения на фото.

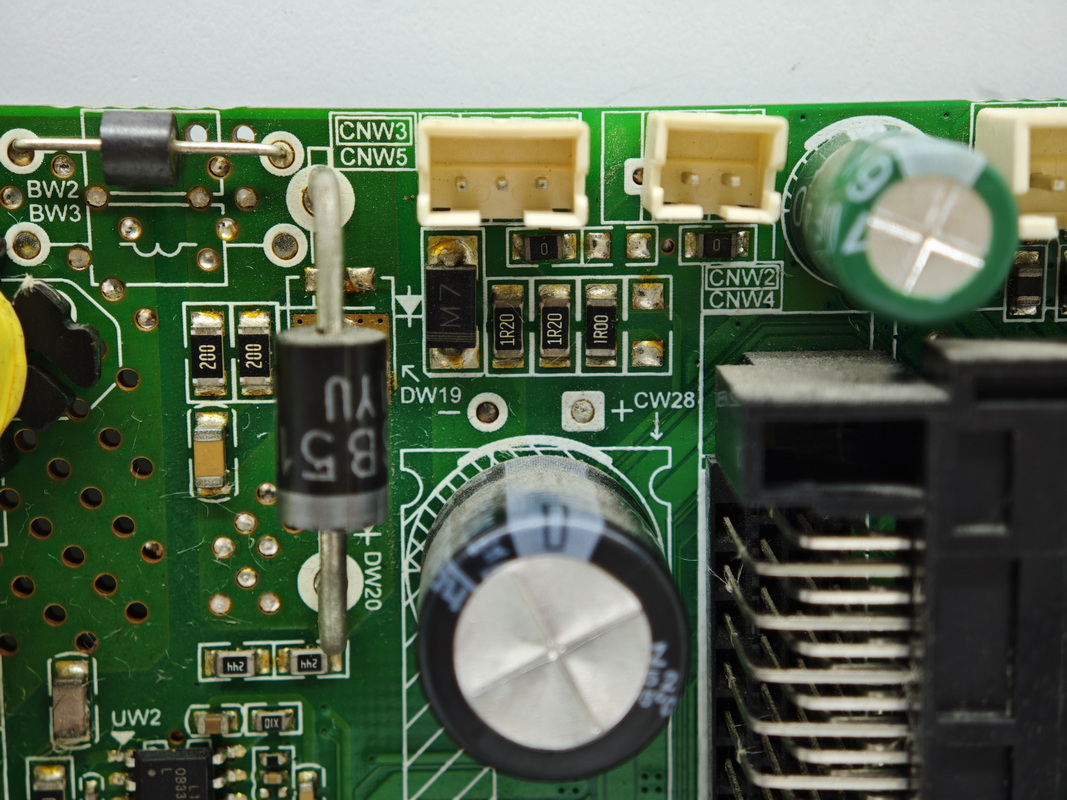

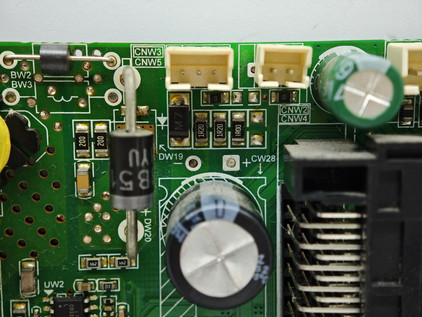

До доработки:
