JUC7.820.00188290 уменьшить ток подсветки

В этой статье вы узнаете как на телевизоре Supra STV-LC32LT0060F с материнской платой TP.S512.PB776 SI512SP1, доработать ток подсветки, чтобы продлить её срок службы. Мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки, подробная инструкция с фото.

Состав телевизора Supra STV-LC32LT0060F V1S11

  • MAIN-плата: JUC7.820.00188290 HLS80JS
  • Панель: KM32F-SX-01
  • T-CON: 17Y_HF11_PCMMC2LV0.1

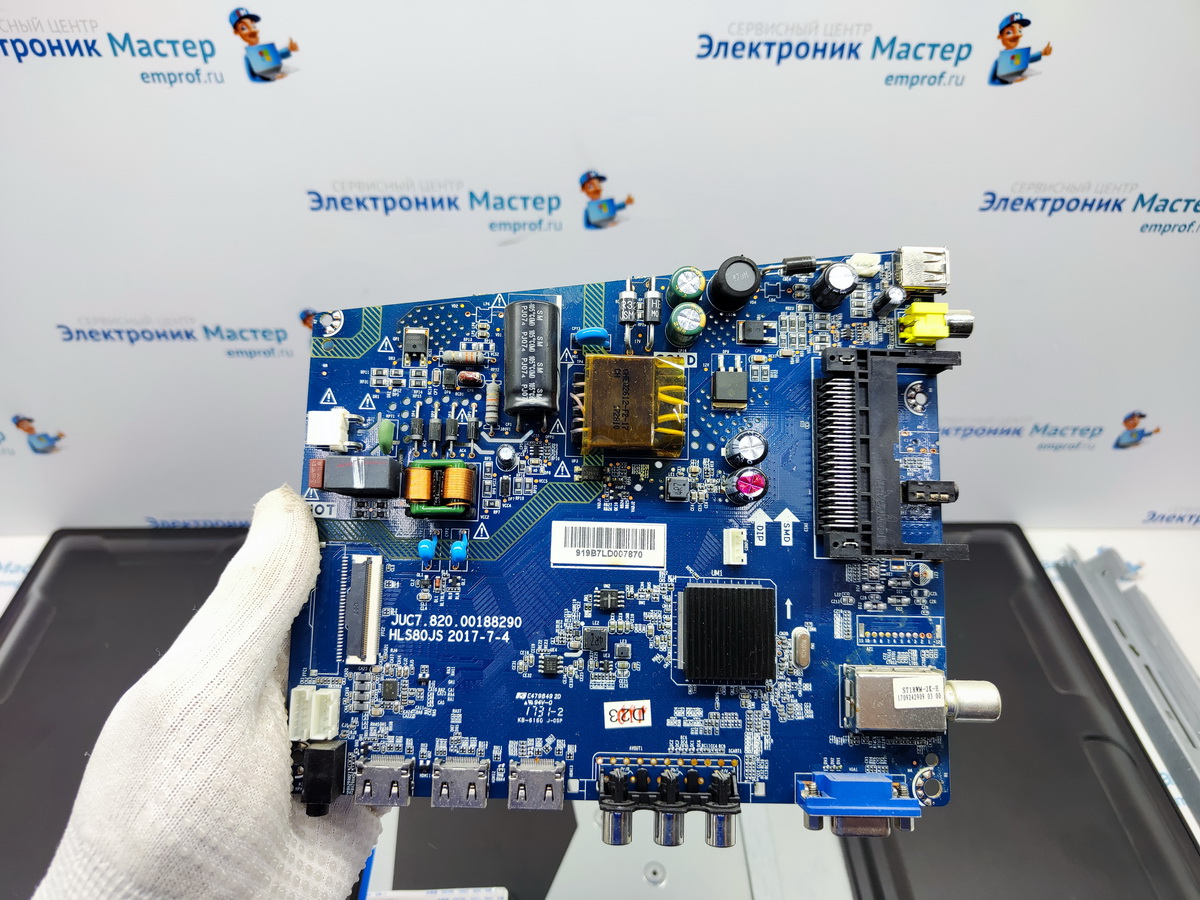

Внешний вид платы JUC7.820.00188290 HLS80JS:

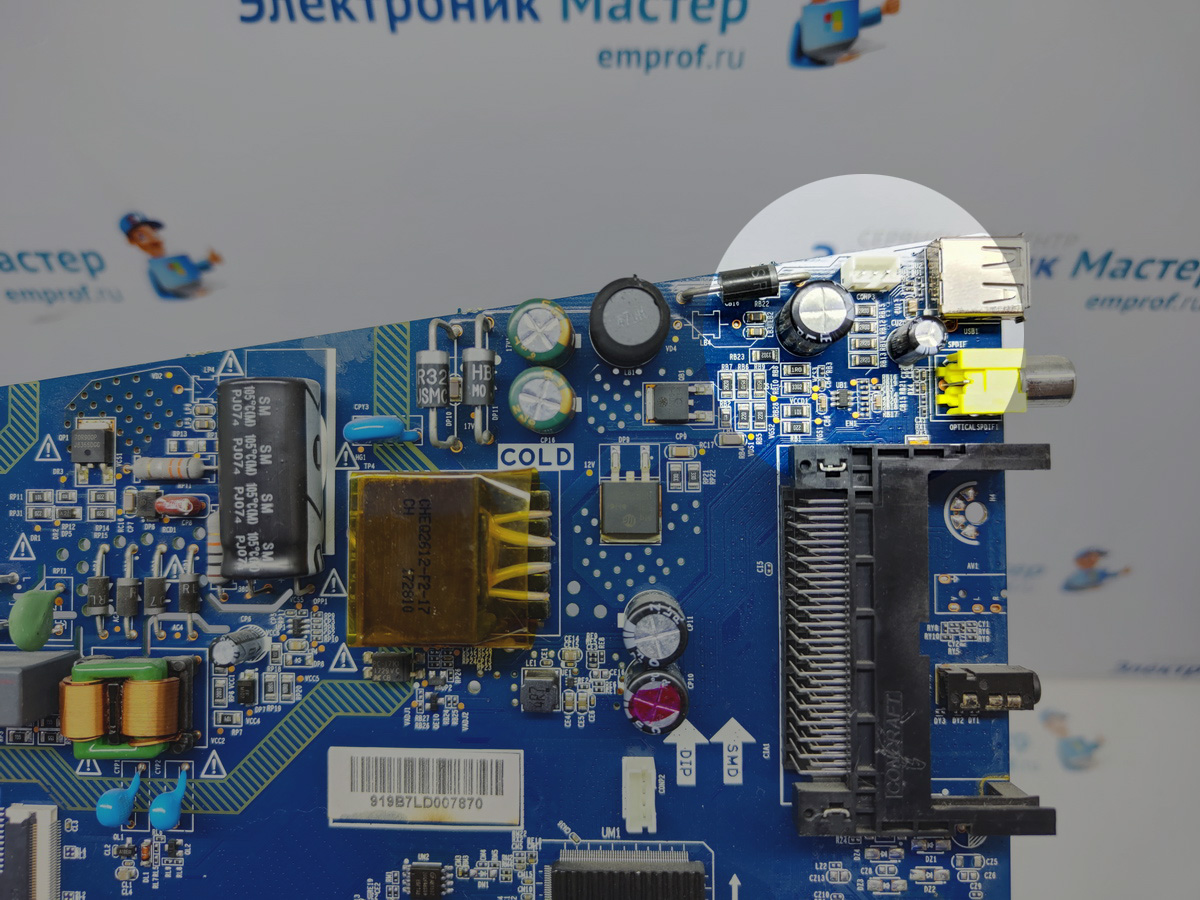

Общие фото MAIN-платы представлены ниже. Для удобства, мы указали область, где будем проводить доработку тока подсветки.

Дорабатываем подсветку Supra STV-LC32LT0060F V1S11 - плата JUC7.820.00188290

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор! Как это правильно сделать?

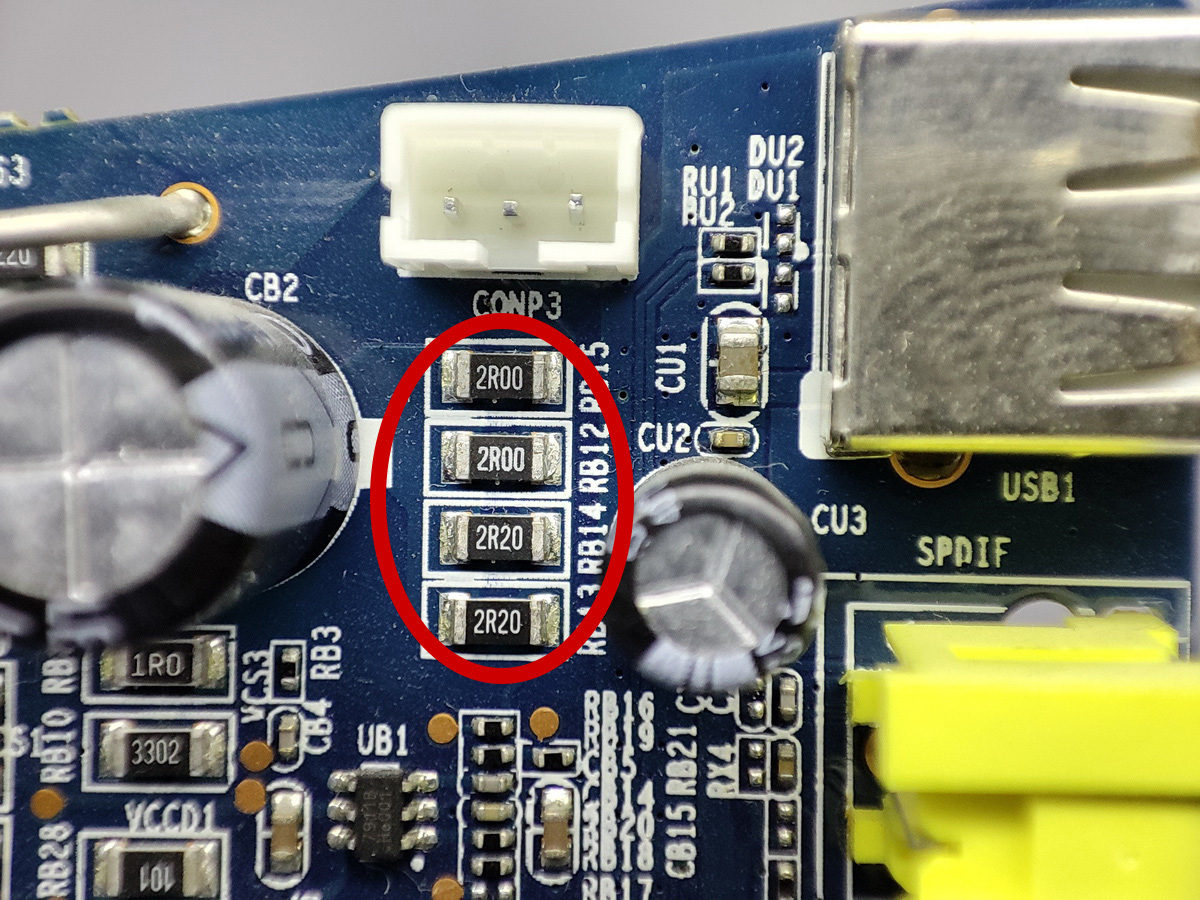

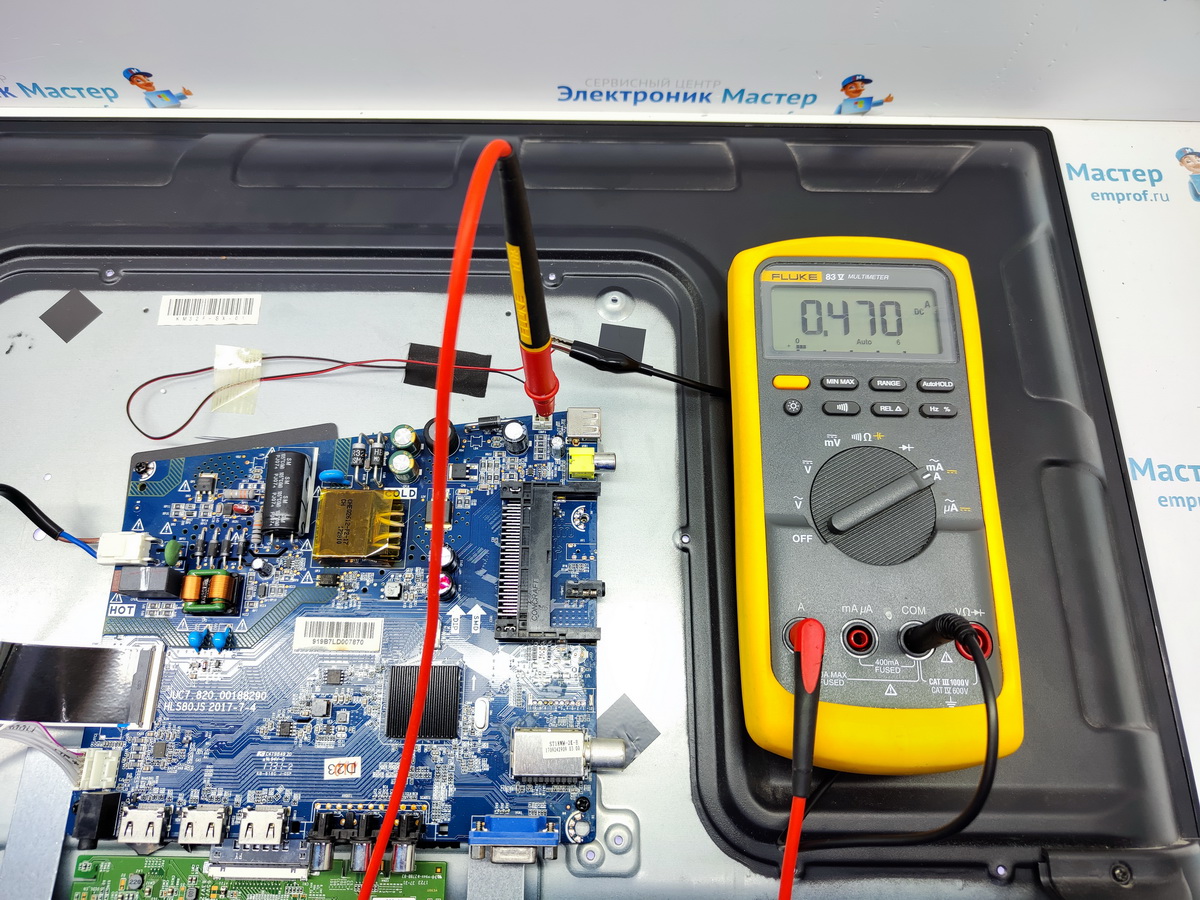

Изначально ток подсветки составлял:  470 мА в рабочем режиме. Измерения силы тока, области доработки на фото ниже:

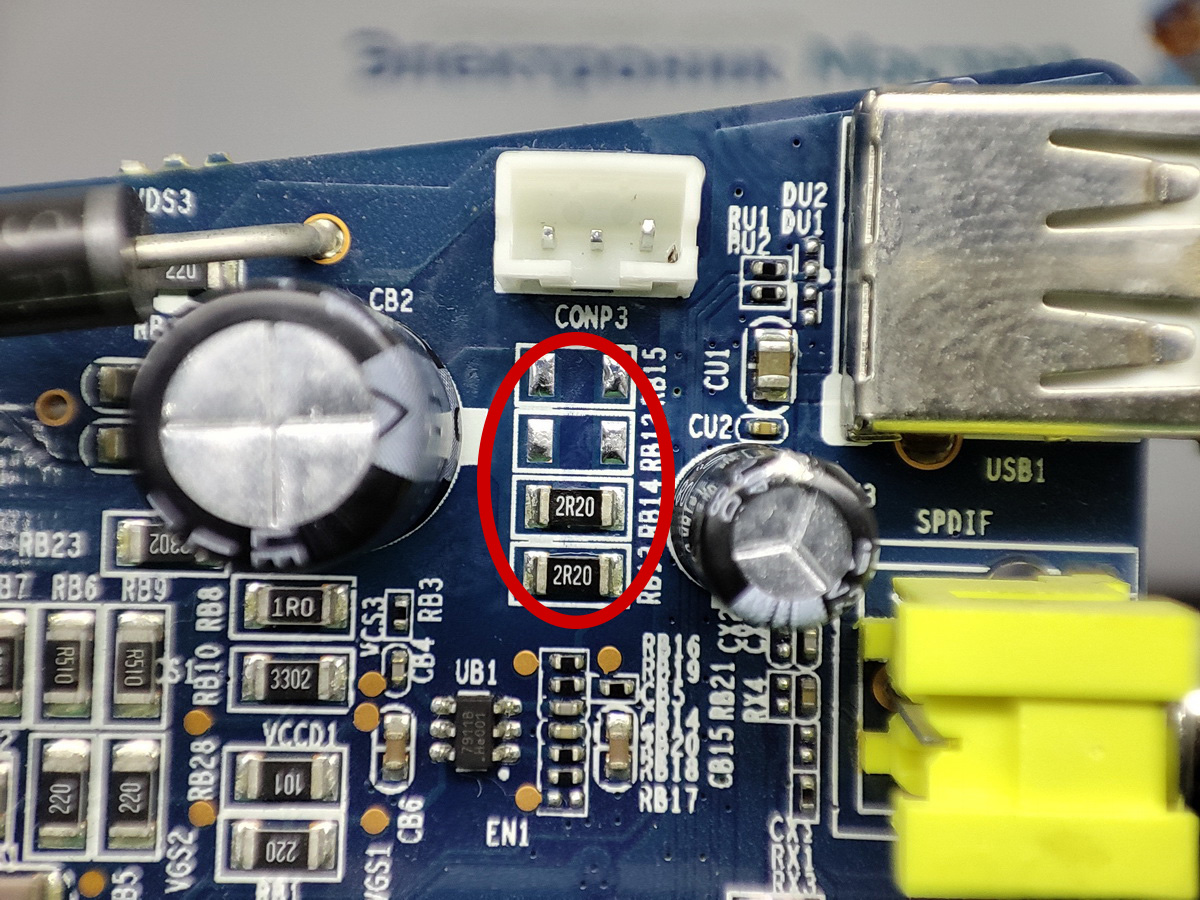

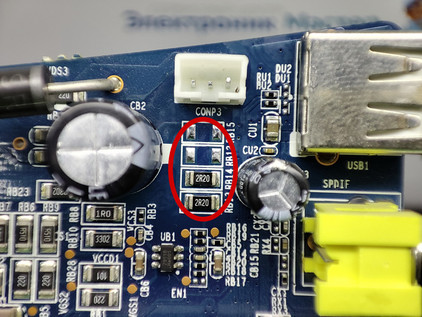

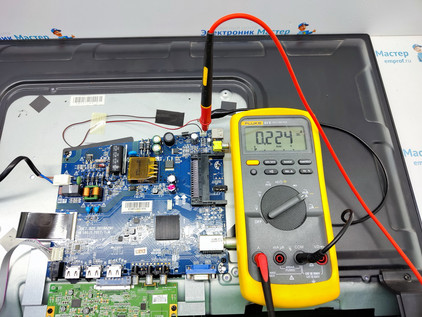

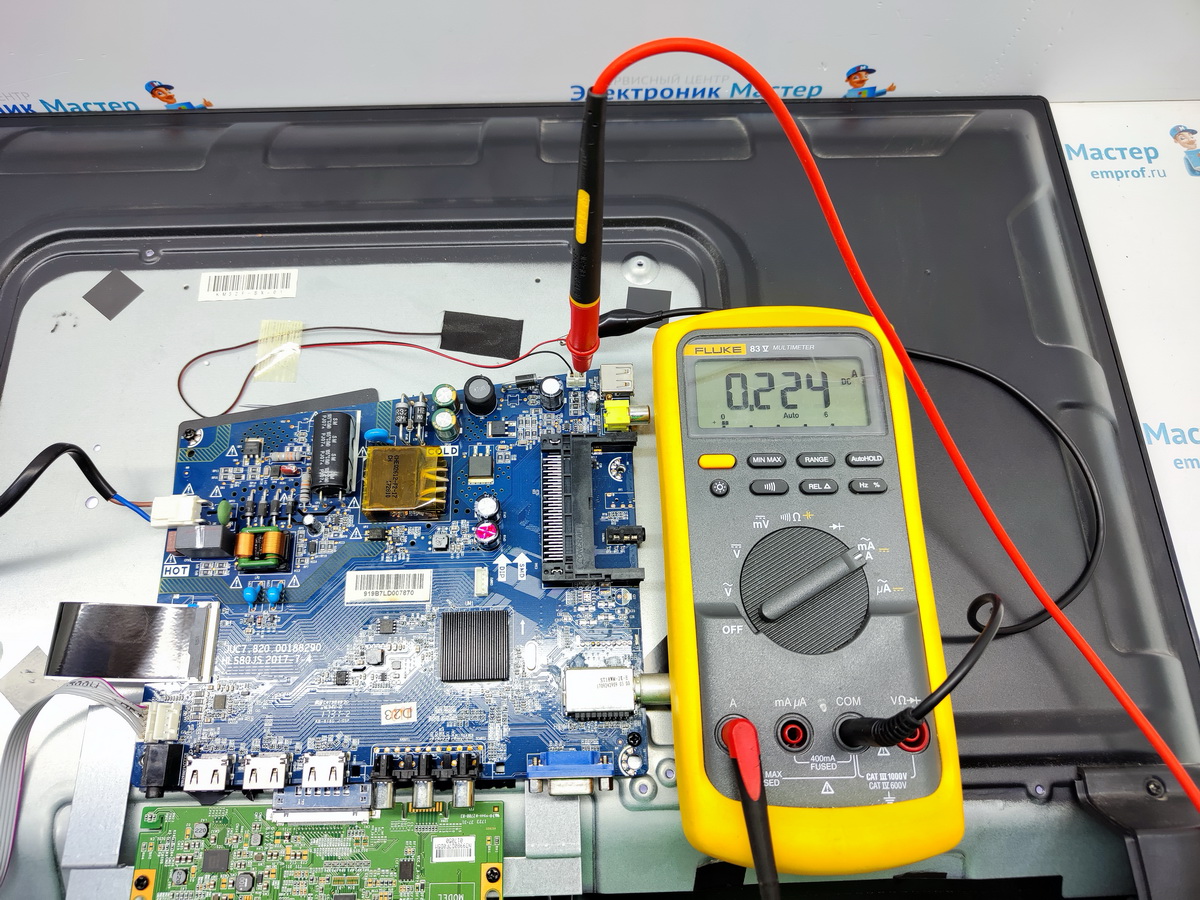

Для уменьшения силы тока достаточно убрать один или два резистора из четырёх: RB12, RB13, RB14 и RB15, в нашем случае мы убрали 2 резистора RB12 и RB15 на  2 Ом, получив общее сопротивление 1.1 Ом, как показано на фото ниже. После доработки величина силы тока подсветки уменьшилась до 224 мА.

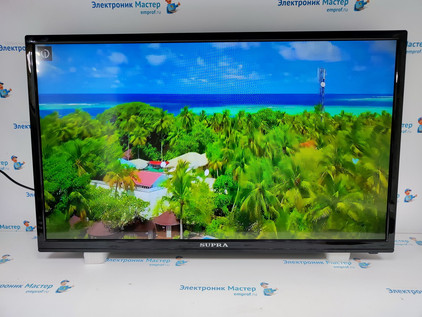

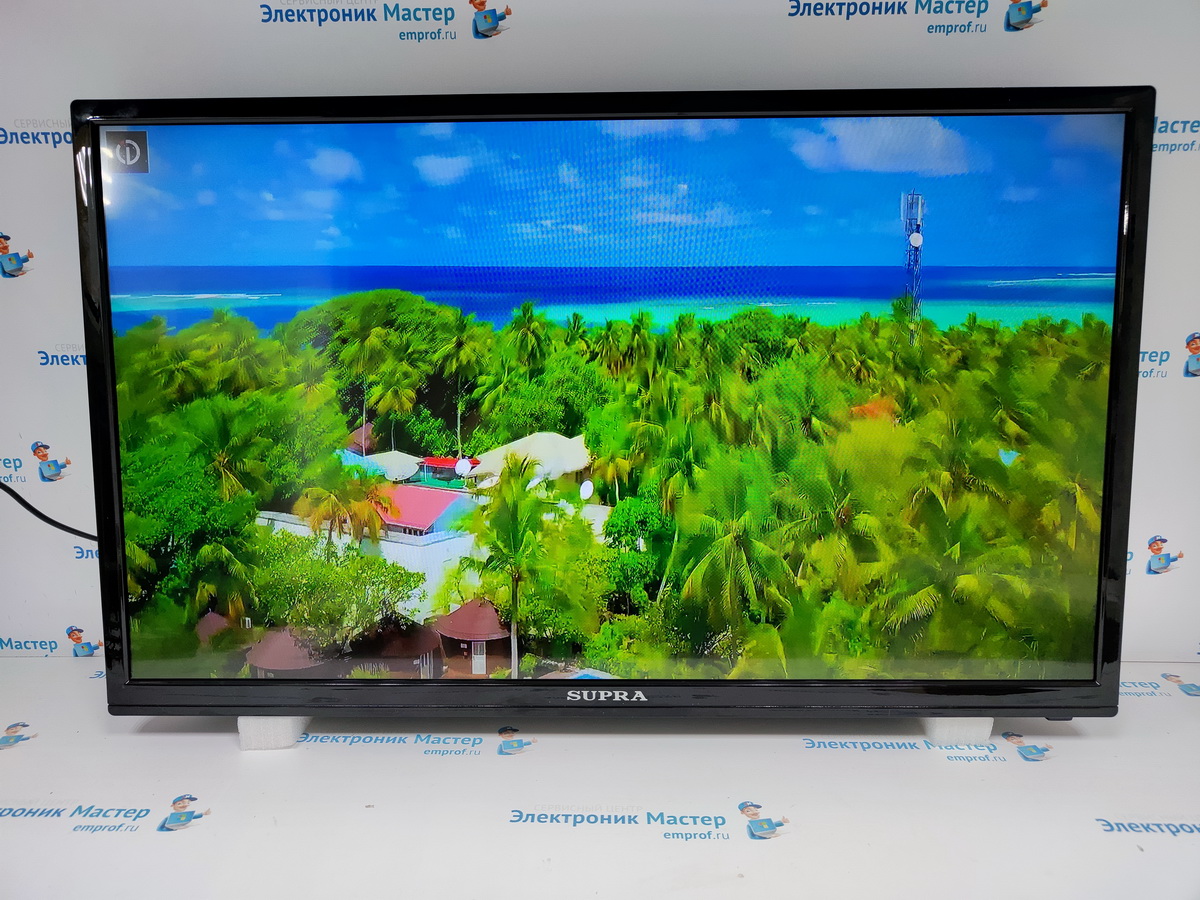

Результат доработки на фото. По яркости запаса немного, думаю можно убирать один резистор или 2, но с большим номиналом, оставляя общее сопротивление чуть меньше 1 Ома.
