LAD.MV56U.D48 уменьшить ток подсветки

В этой статье вы узнаете, как уменьшить ток подсветки на плате LAD.MV56U.D48 на примере телевизора Akai LEA-32B49P, после замены LED-подсветки. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Состав телевизора Akai LEA-32B49P

Main-плата: LAD.MV56U.D48
Панель: ST3151A04-8
LED-подсветка: RH43-D3202X-06A-JF JL.D32061235-017IS-F (3 планки по 6 светодиодов)

Внешний вид:

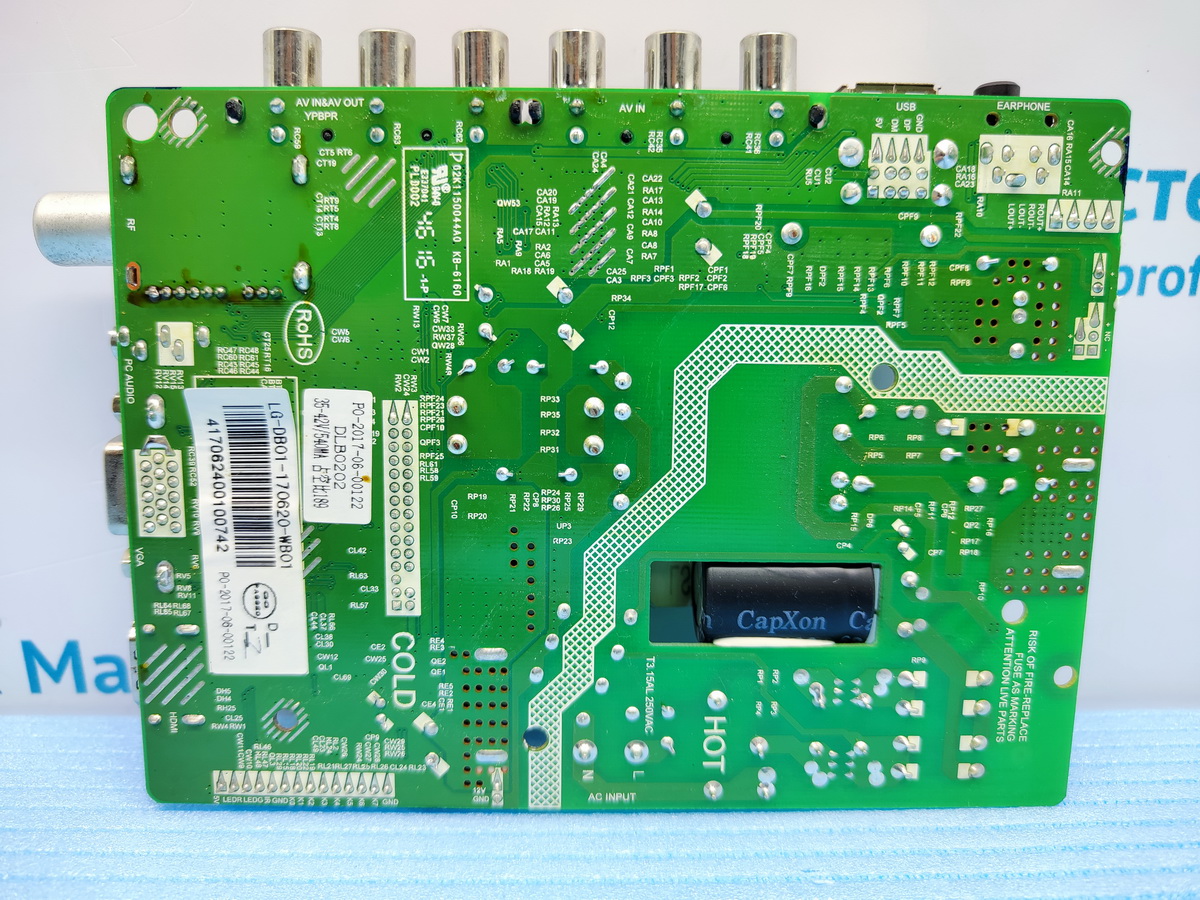

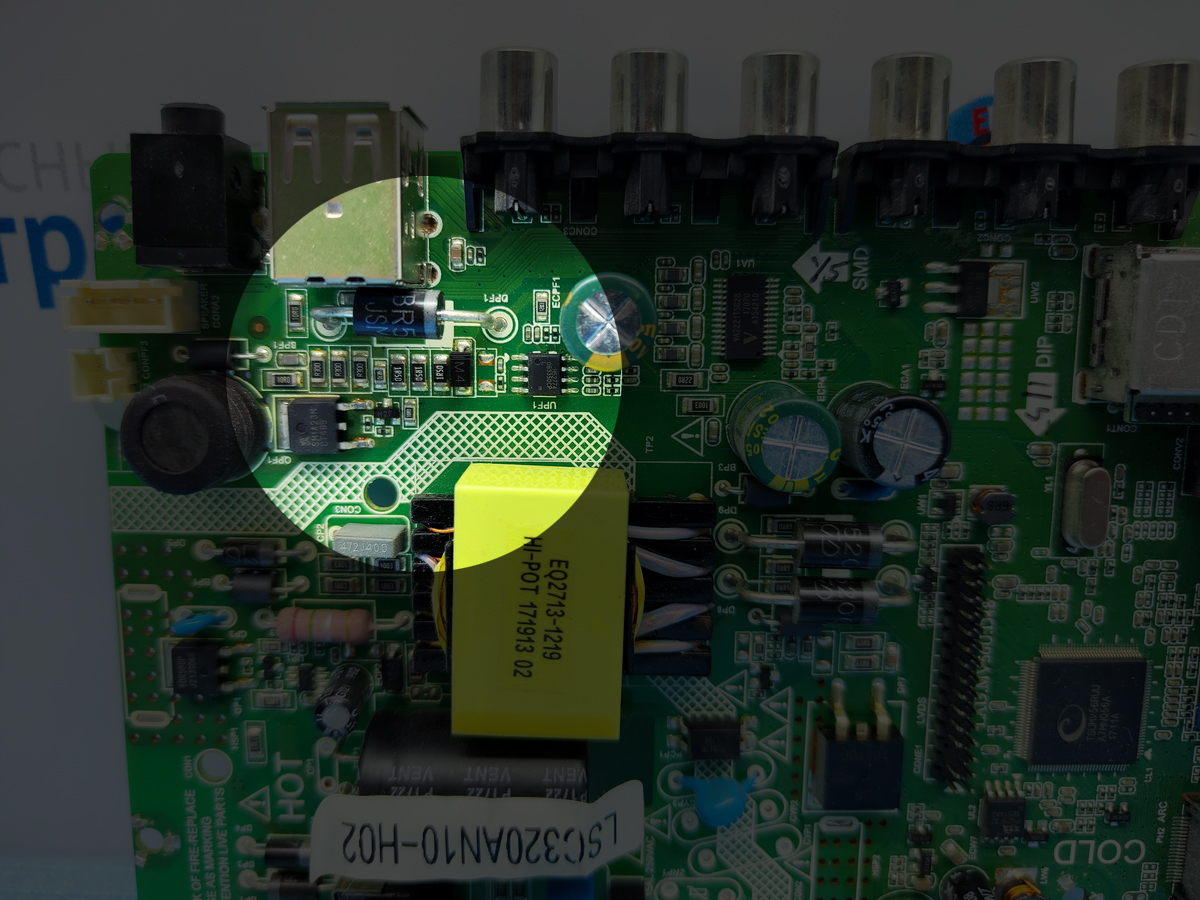

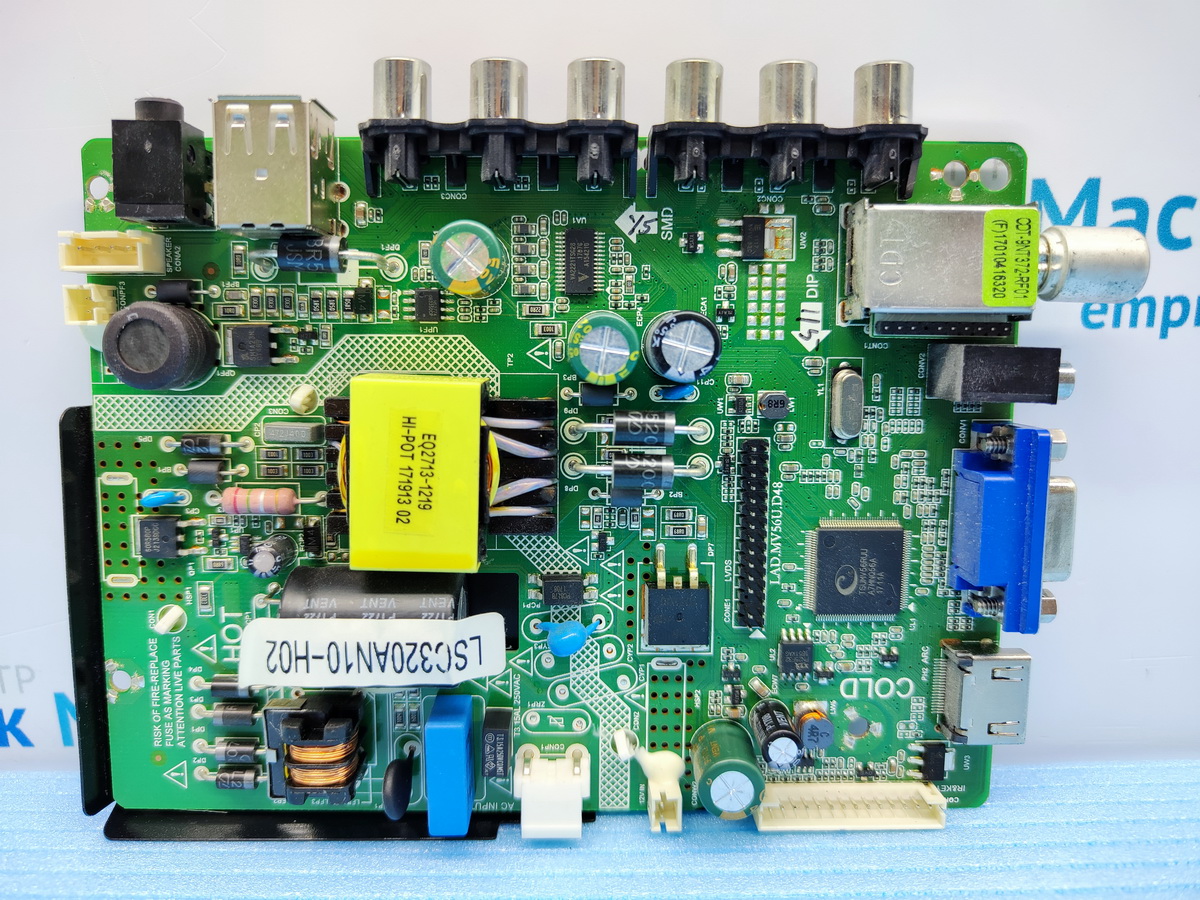

Фото главной платы представлены ниже, а так же расположение места доработки на плате обязательно сравнивайте фото с вашей платой!.

Доработка тока подсветки LAD.MV56U.D48:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

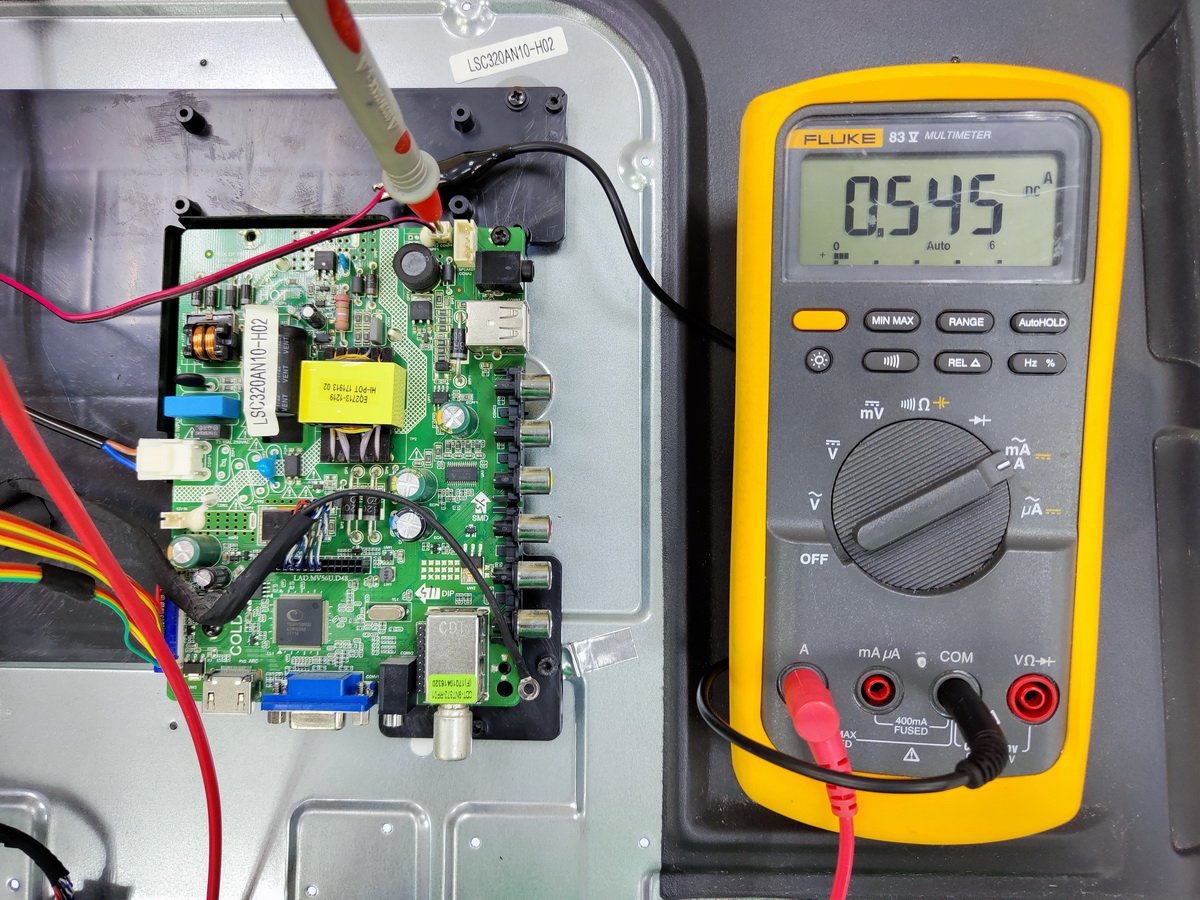

Перед доработкой платы ток подсветки составлял: 545 мА.

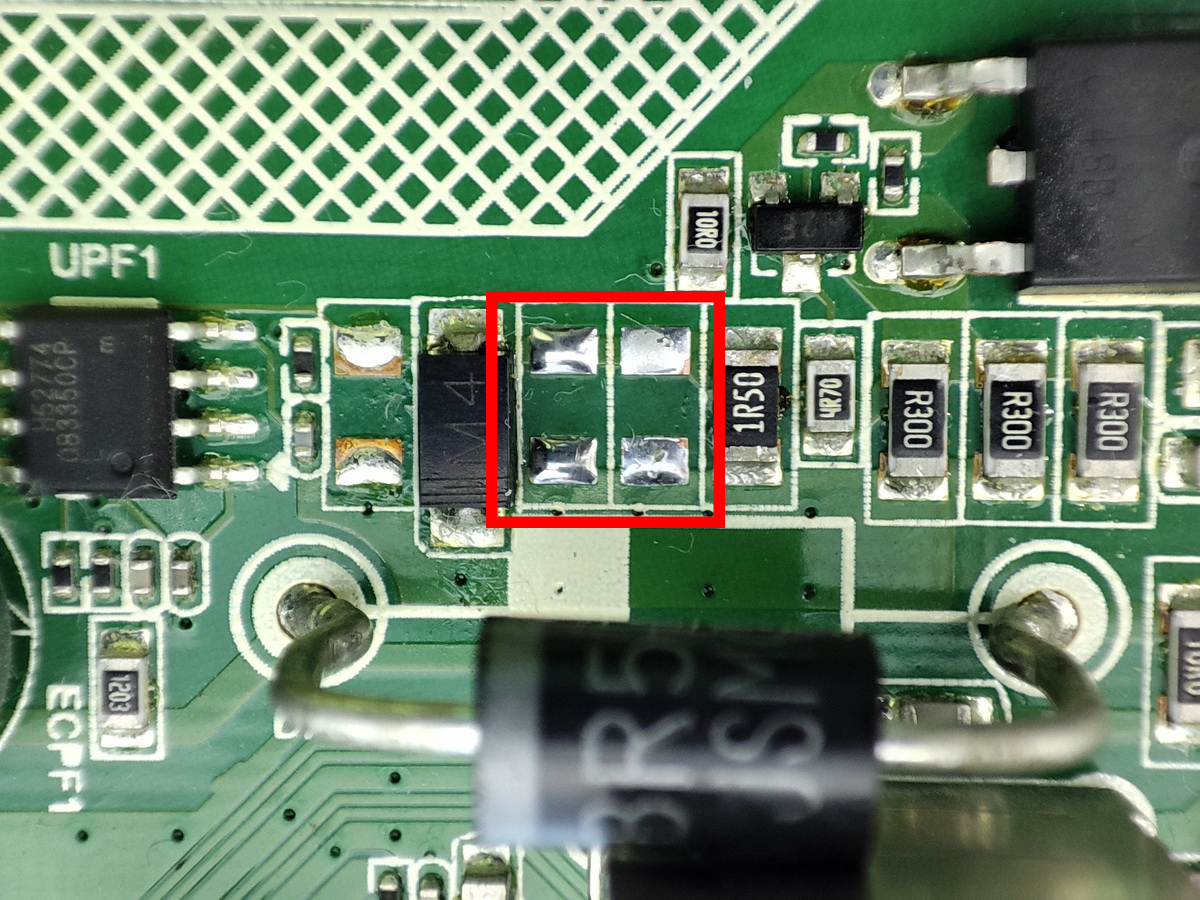

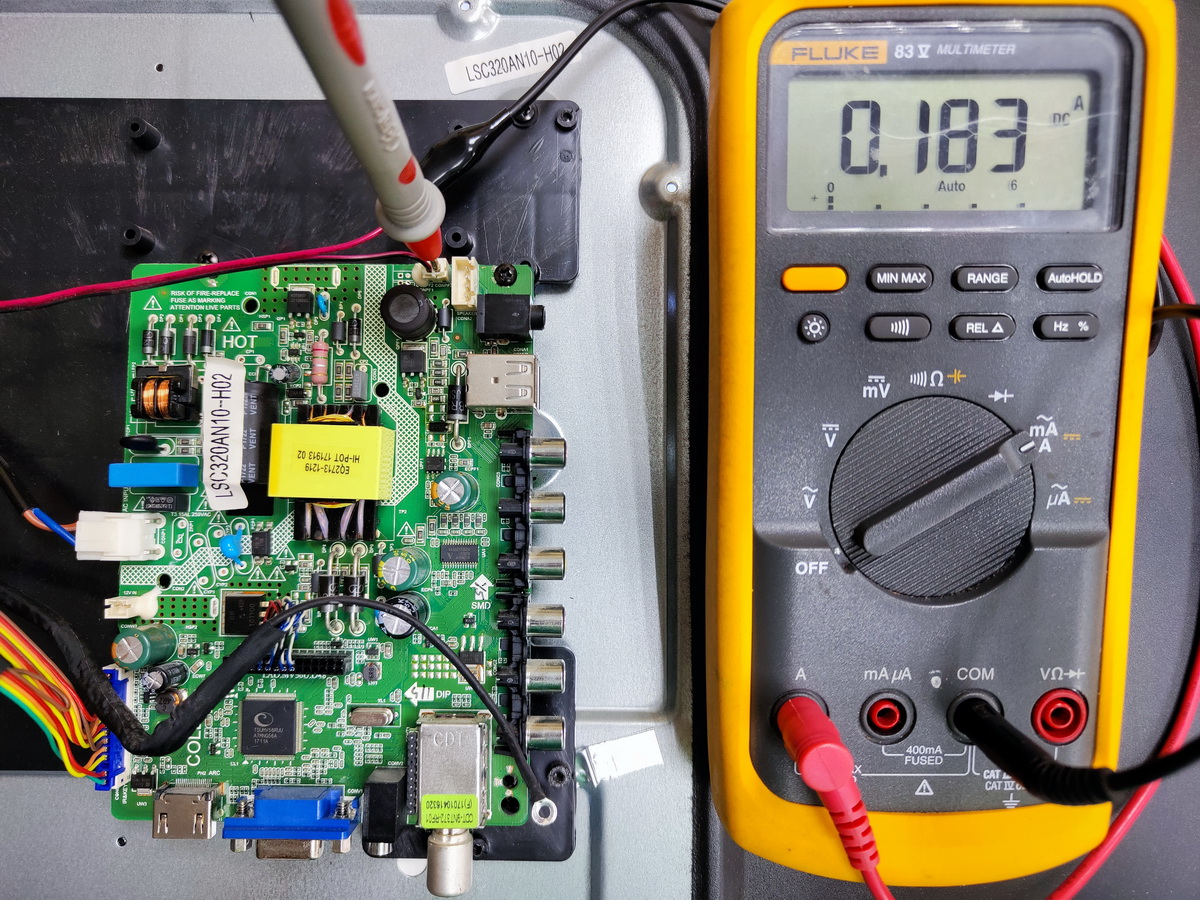

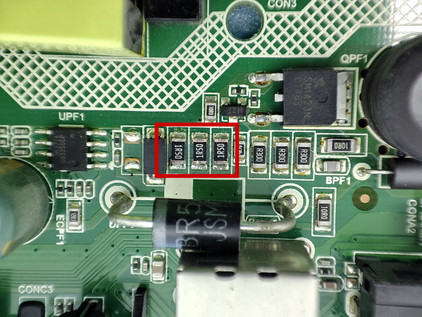

Для уменьшения силы тока работаем с резисторами RPF14, RPF15 (позиционные обозначения с обратной стороны платы под плёнкой), 2 резистора по 1,5 Ом удалили, как показано на фото ниже. После доработки сила тока понизилась до 183 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

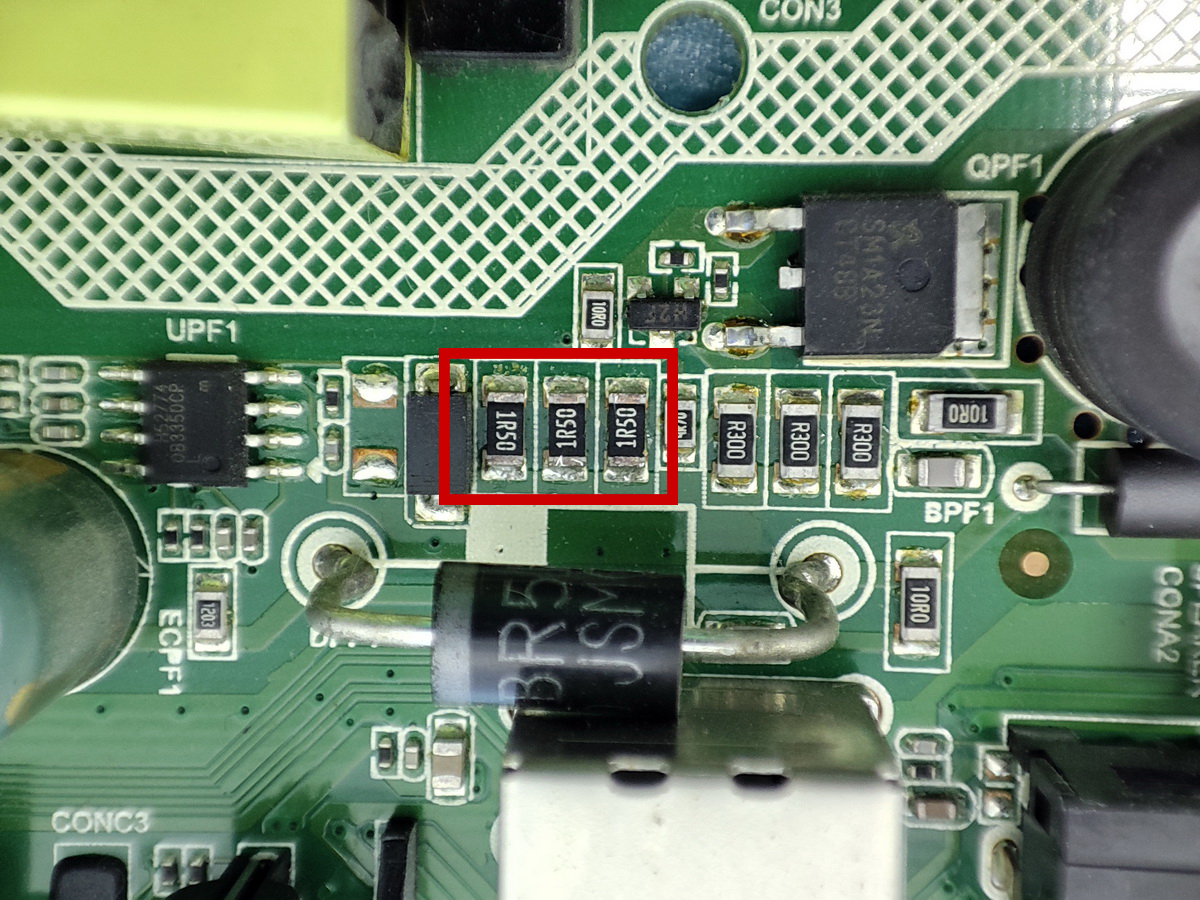

До доработки:
