MSD3663-T8C1 уменьшить ток подсветки

В этой статье вы узнаете как выполнить доработку тока подсветки на плате MSD3663-T8C1, на примере телевизора Philips 43PFS4062/60. В этой статье мы покажем как это сделать правильно. Для наглядности приведём замеры тока потребления до и после доработки.

Представленная инструкция подойдёт для уменьшения тока подсветки на других телевизорах, с платой MSD3663-T8C1. Список моделей этих телевизоров ниже:

PHILIPS 43PFS4362/60
AOС 43М3083/60S
Panasonic TX-43FR250

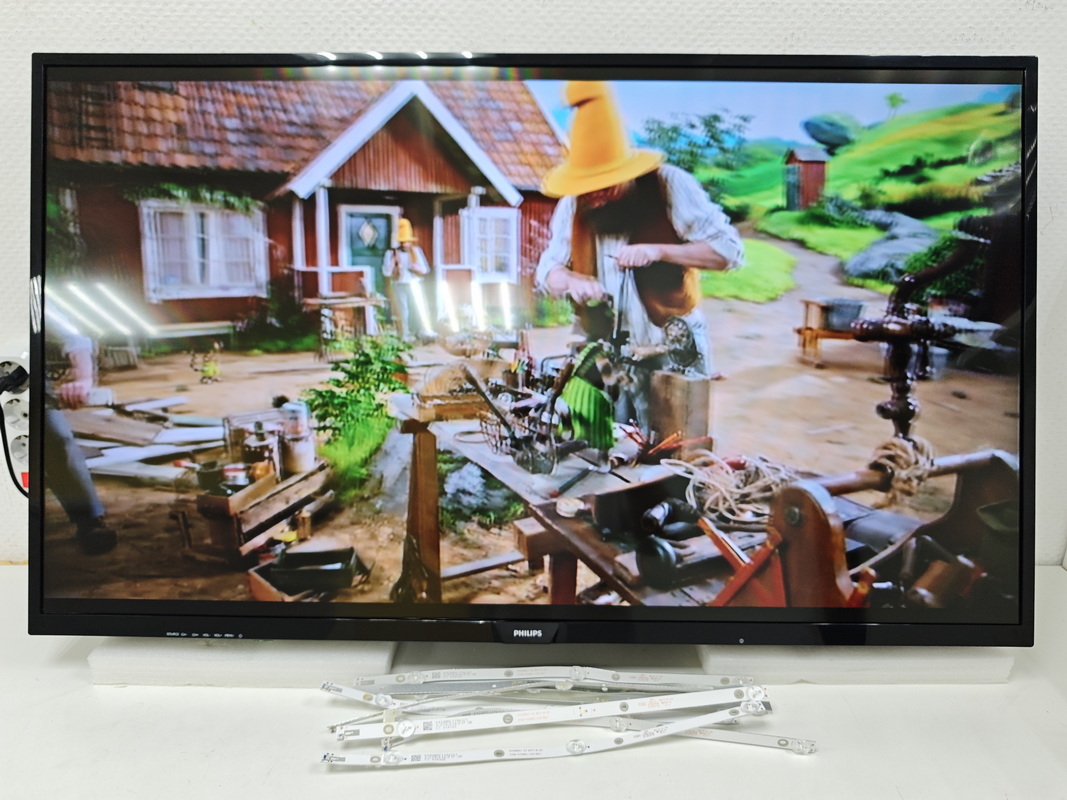

Состав телевизора Philips 43PFS4062/60

Main-плата: MSD3663-T8C1;
PANEL: LC430DUY(SH)(A1);
T-CON: 6870C-0532A;
LED-комплект: 4708-K43WDC-A3113N11, 8 планок по 3 светодиода 6V;

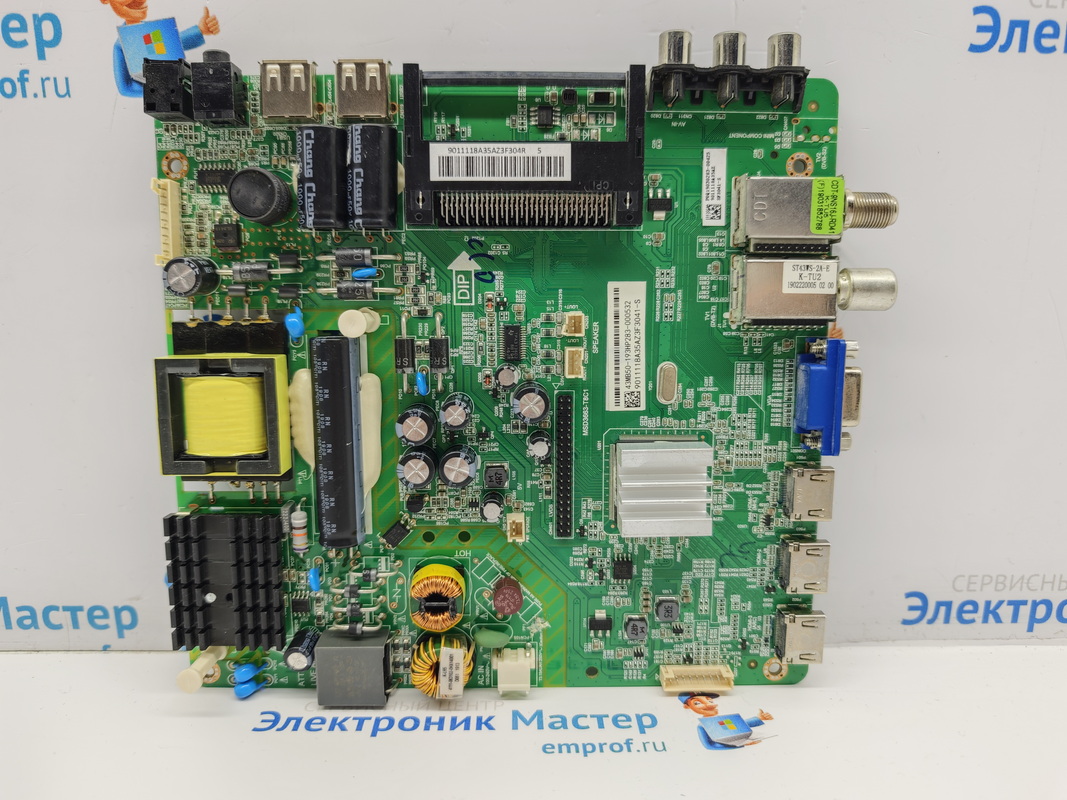

Внешний вид MSD3663-T8C1:

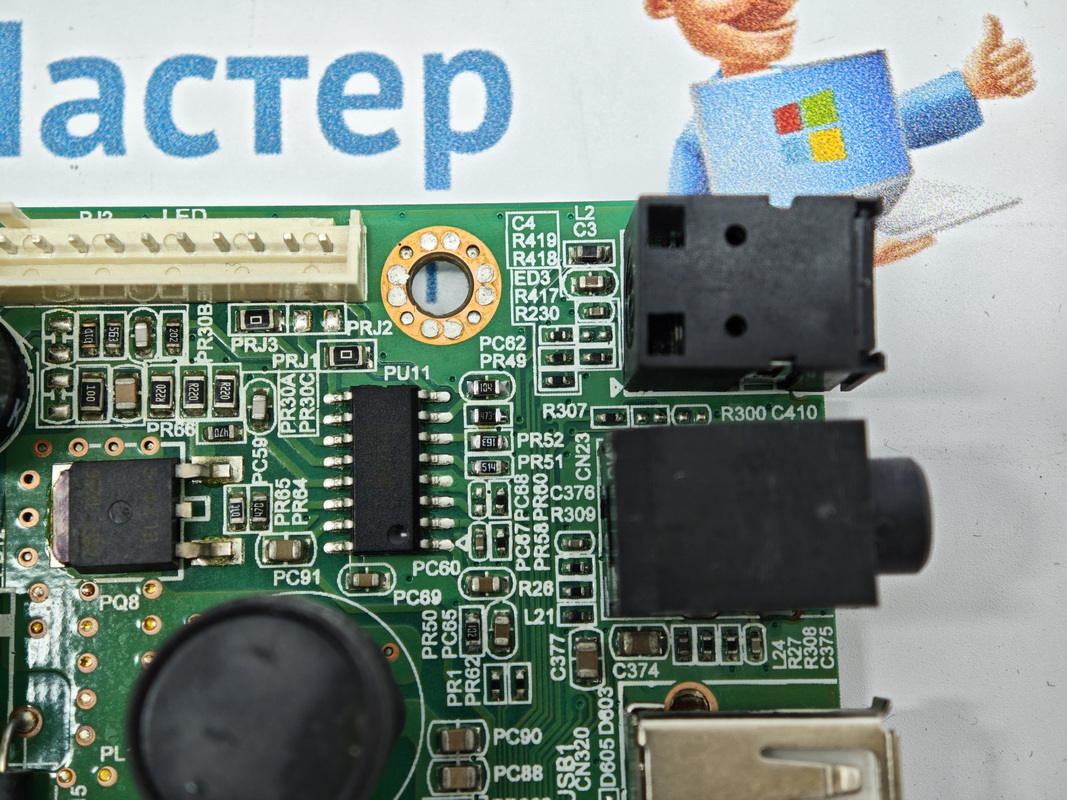

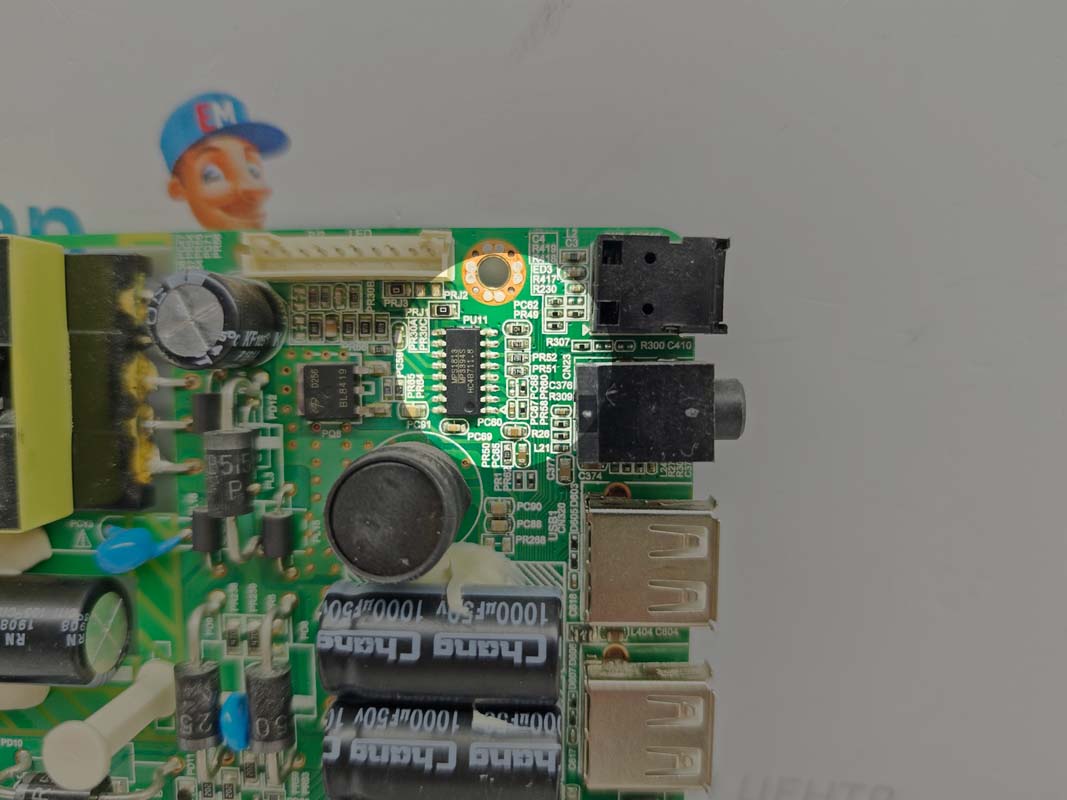

Фото главной платы MSD3663-T5C1 представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки MSD3663-T8C1:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

Перед доработкой платы ток подсветки составлял: 231 мА на один канал подсветки.

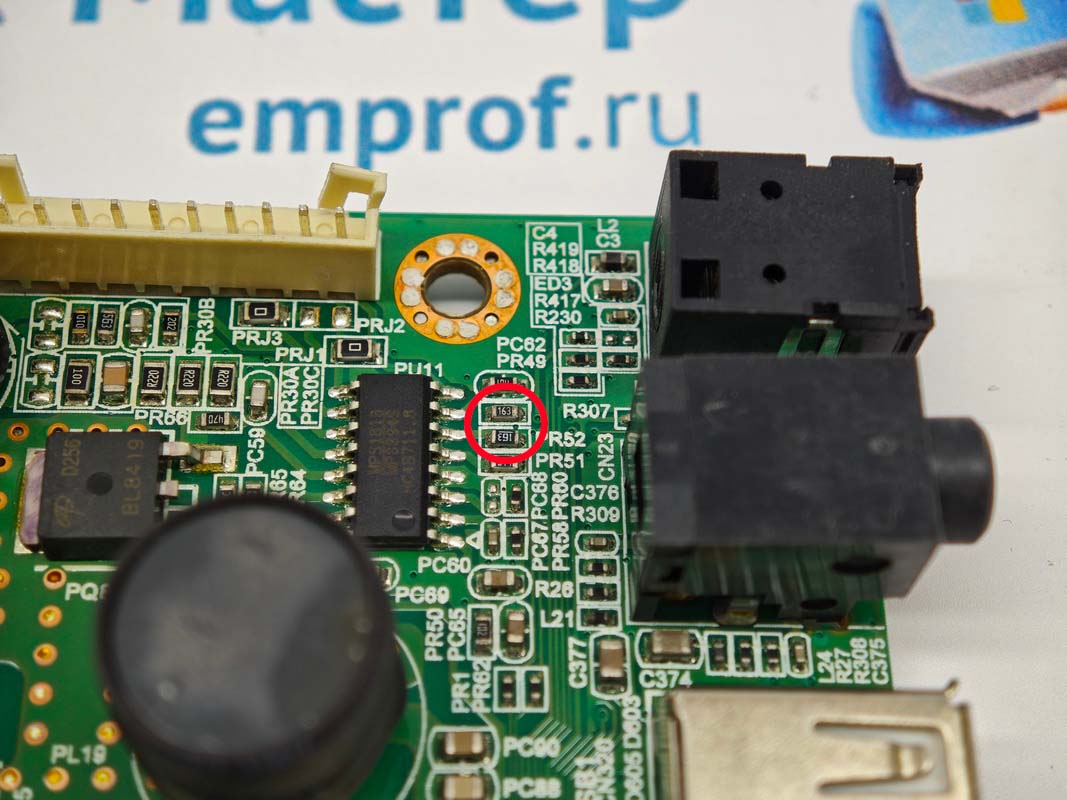

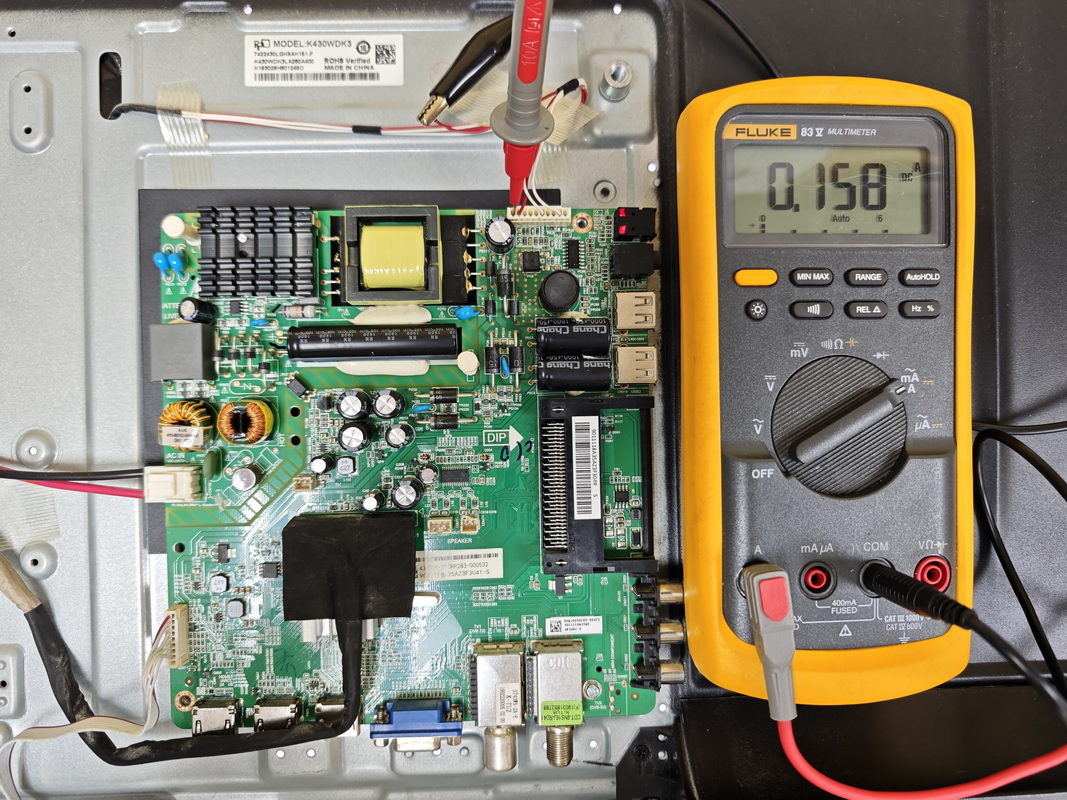

Для уменьшения тока работаем с резисторами 0603 PR51-PR52 по 16кОм, вывода ISET LED-драйвера MP3394S рядом с разъёмом подсветки. Для правильной доработки тока достаточно заменить один из резисторов с 16кОм на 47кОм, как показано на фото ниже. После доработки сила тока уменьшилась примерно на 30%, до 158 мА. По яркости экрана запас отличный. Вся доработка и измерения на фото.

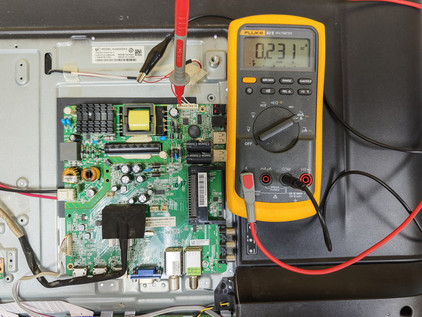

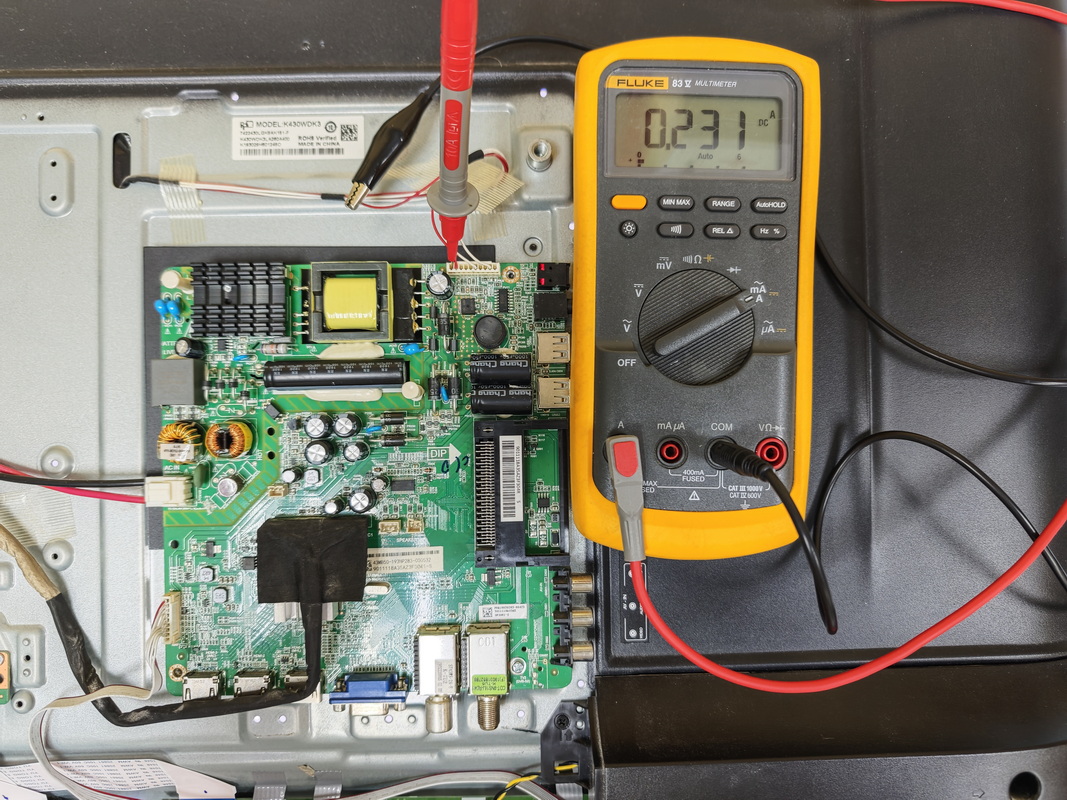

Значение силы тока до доработки:
