PPW-LE42FC-O уменьшить ток подсветки

В этой статье вы узнаете как правильно выполнить доработку тока подсветки на плате инвертора PPW-LE42FC-O (A) REV0.1, на примере телевизора PHILIPS 42PFT5609/60. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Состав телевизора PHILIPS 42PFT5609/60

MAIN: 715G6165-M02-000-005N;
PSU: 715G6353-P01-000-002H;
PANEL: LC420DUN (PG)(A1);
Inverter: PPW-LE42FC-O (A) REV0.1;
T-CON: 6870C-0469A;
LED: 42" V14 DRT Rev0.1

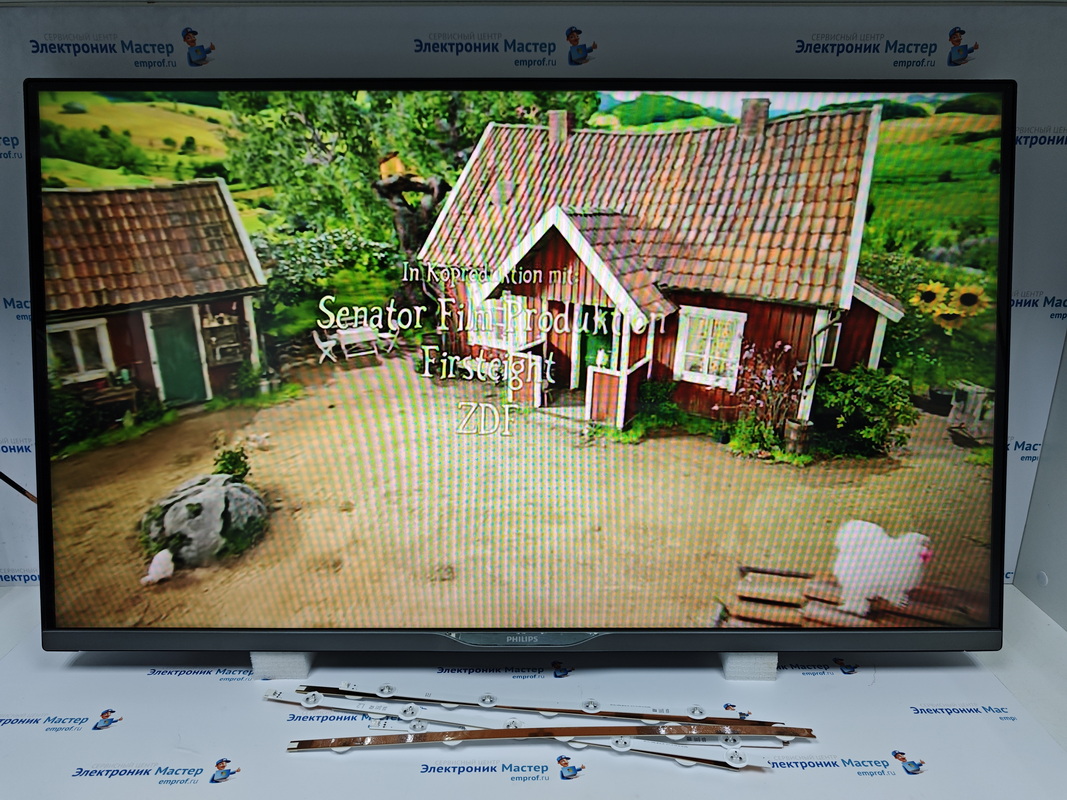

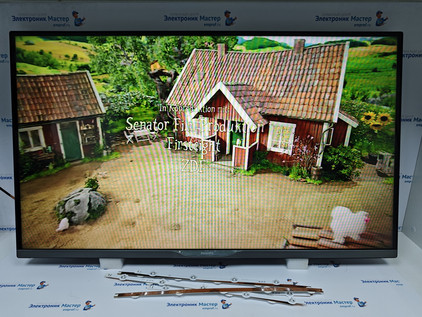

Внешний вид:

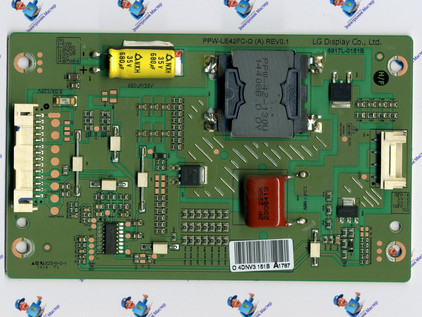

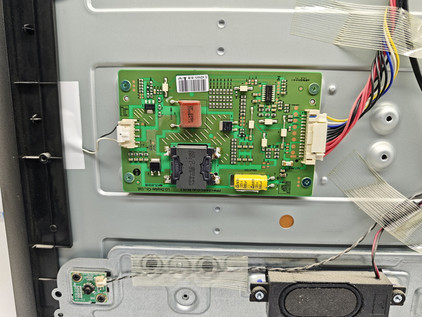

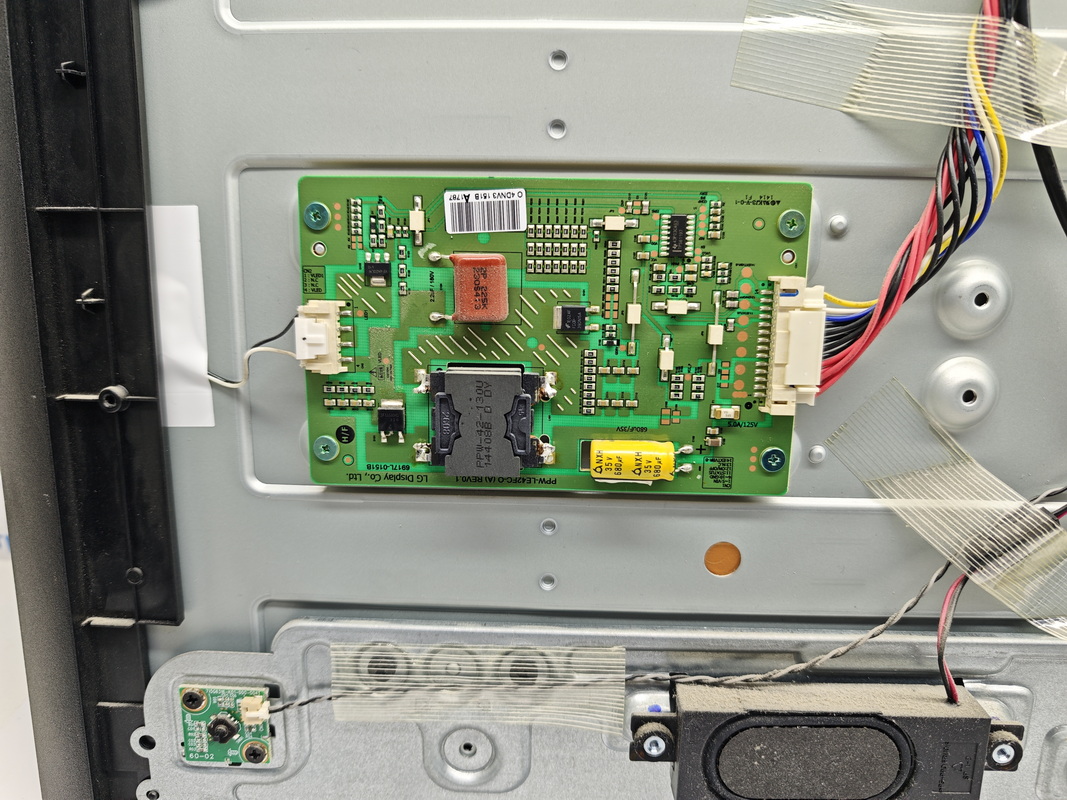

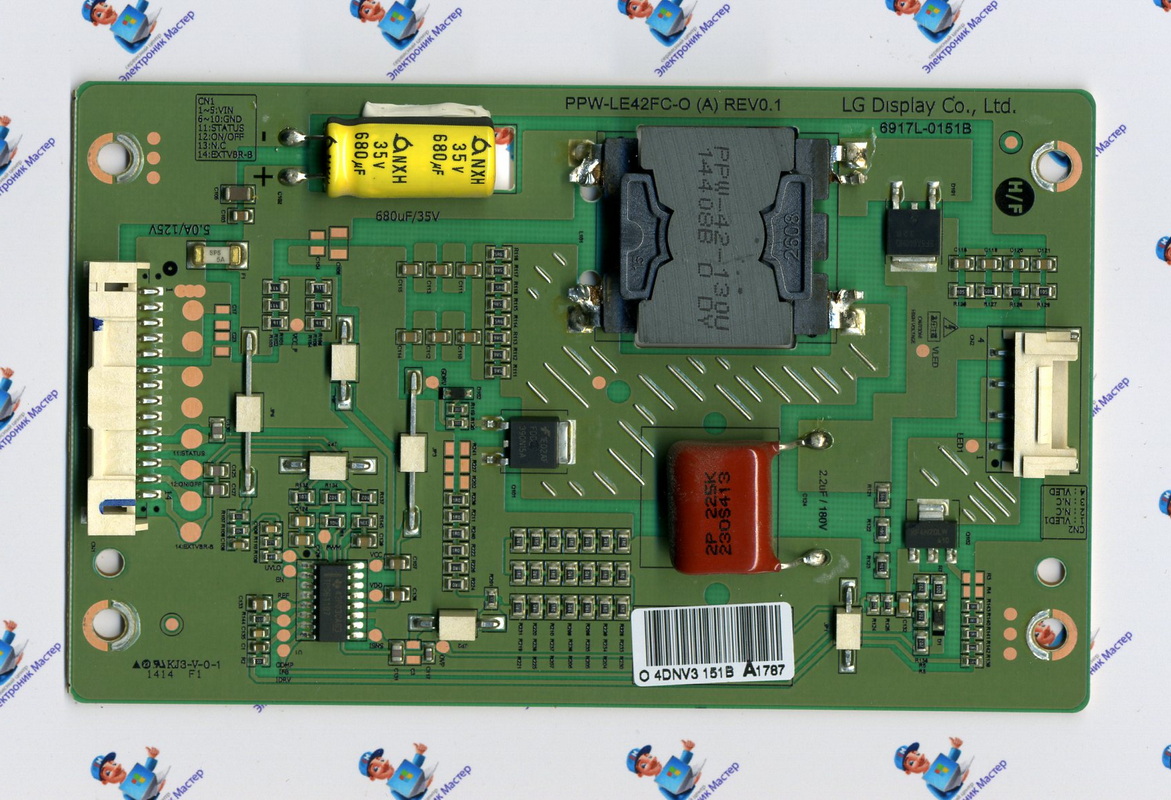

Фото инвертора PPW-LE42FC-O (A) REV0.1 представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки PPW-LE42FC-O (A) REV0.1:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

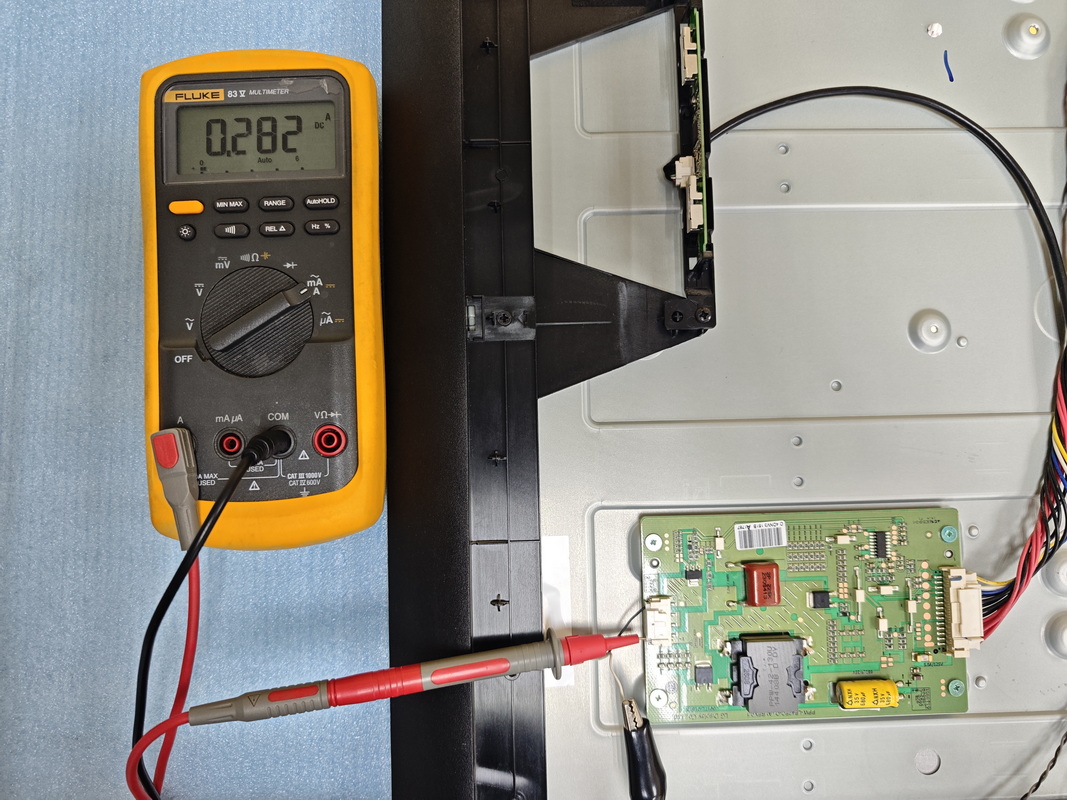

Перед доработкой платы ток подсветки составлял: 282 мА.

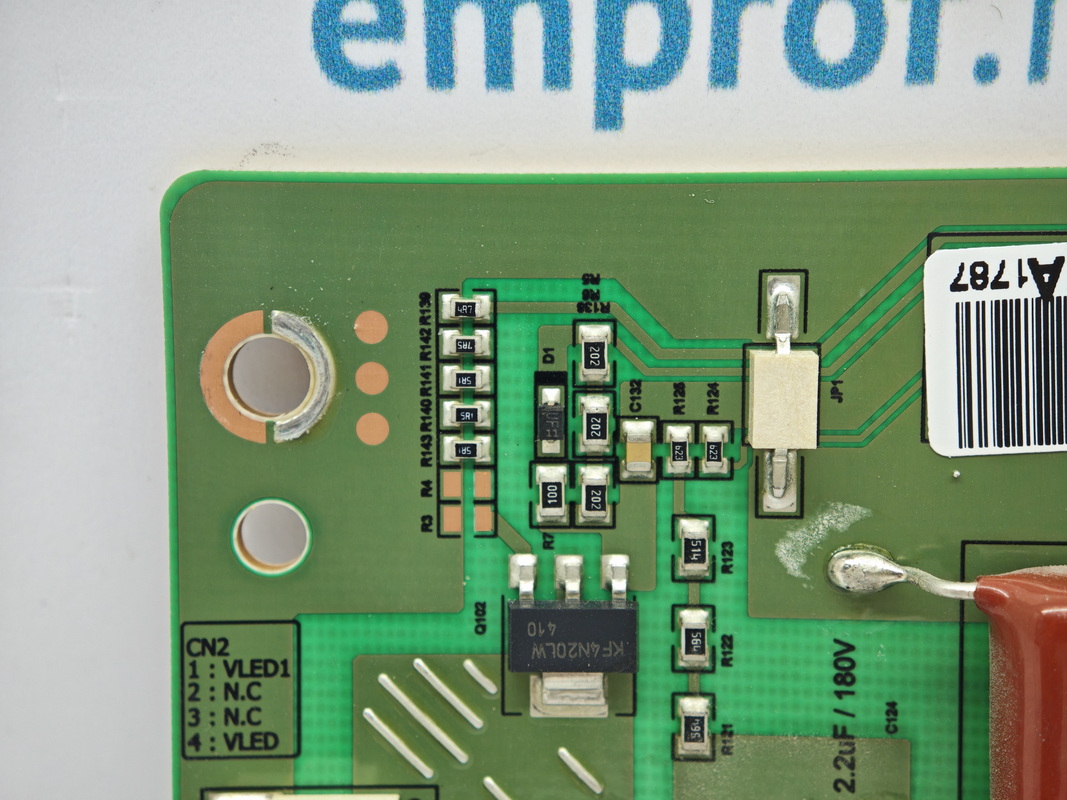

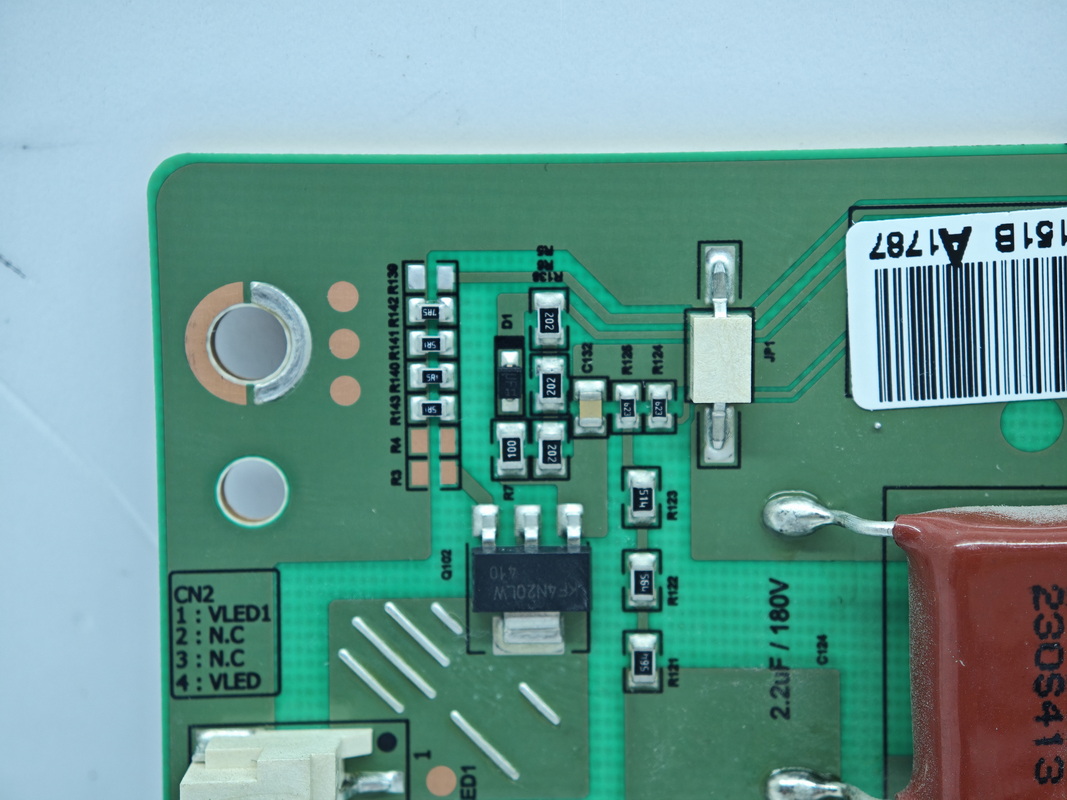

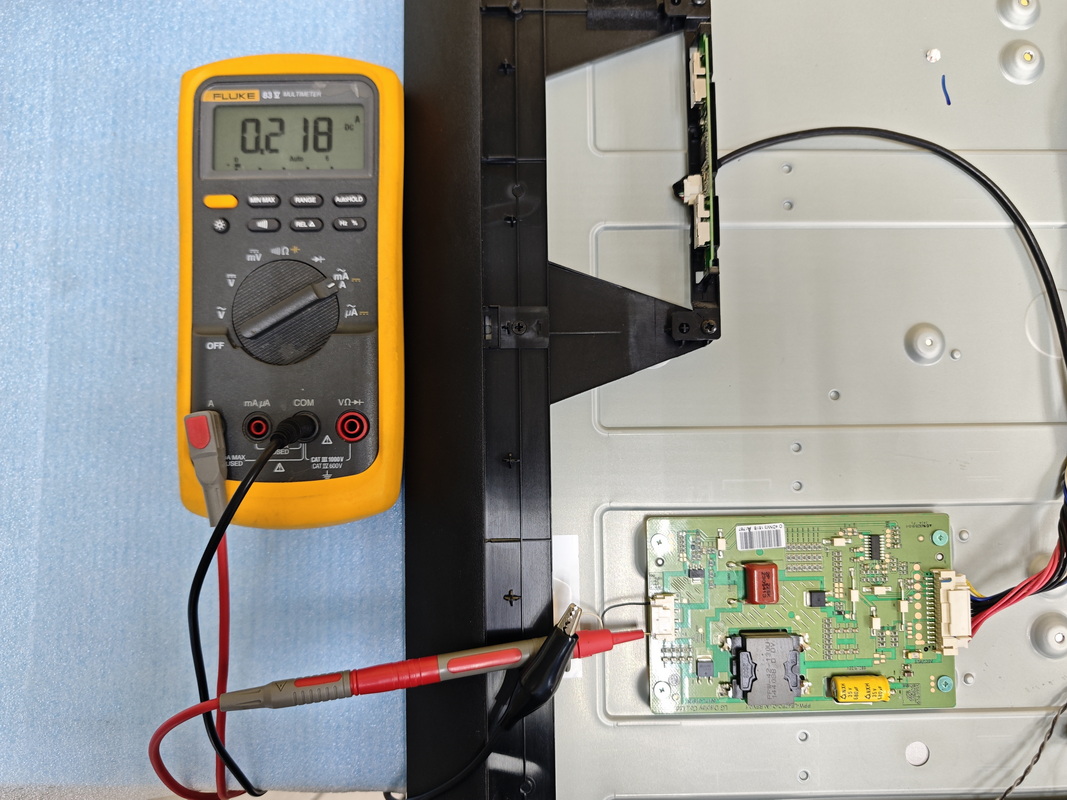

Для уменьшения тока работаем с резисторами R139-R143 : удаляем один резистор R139, номиналом 4,7 Ом, остальные не трогаем, как показано на фото ниже. После доработки сила тока уменьшилась до 218 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

До доработки:
