RSAG7.820.9999/ROH уменьшить ток подсветки

В этой статье вы узнаете как правильно выполнить доработку тока подсветки на плате RSAG7.820.9999/ROH, на примере телевизора Toshiba 65C350KE. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Состав телевизора Toshiba 65C350KE

MAIN-плата: RSAG7.820.11592/ROH;
Блок питания: RSAG7.820.9999/ROH;
T-CON: RSAG7.820.11133/ROH VER.A;
Панель: HD650Y1U51-T0L2K2;
Планки матрицы: T650QVN07.5;
Подсветка: SVH650AP9 ZD_SSC_D650_5x10_TDE30_V1.30_20210521 10 планок по 5 светодиодов

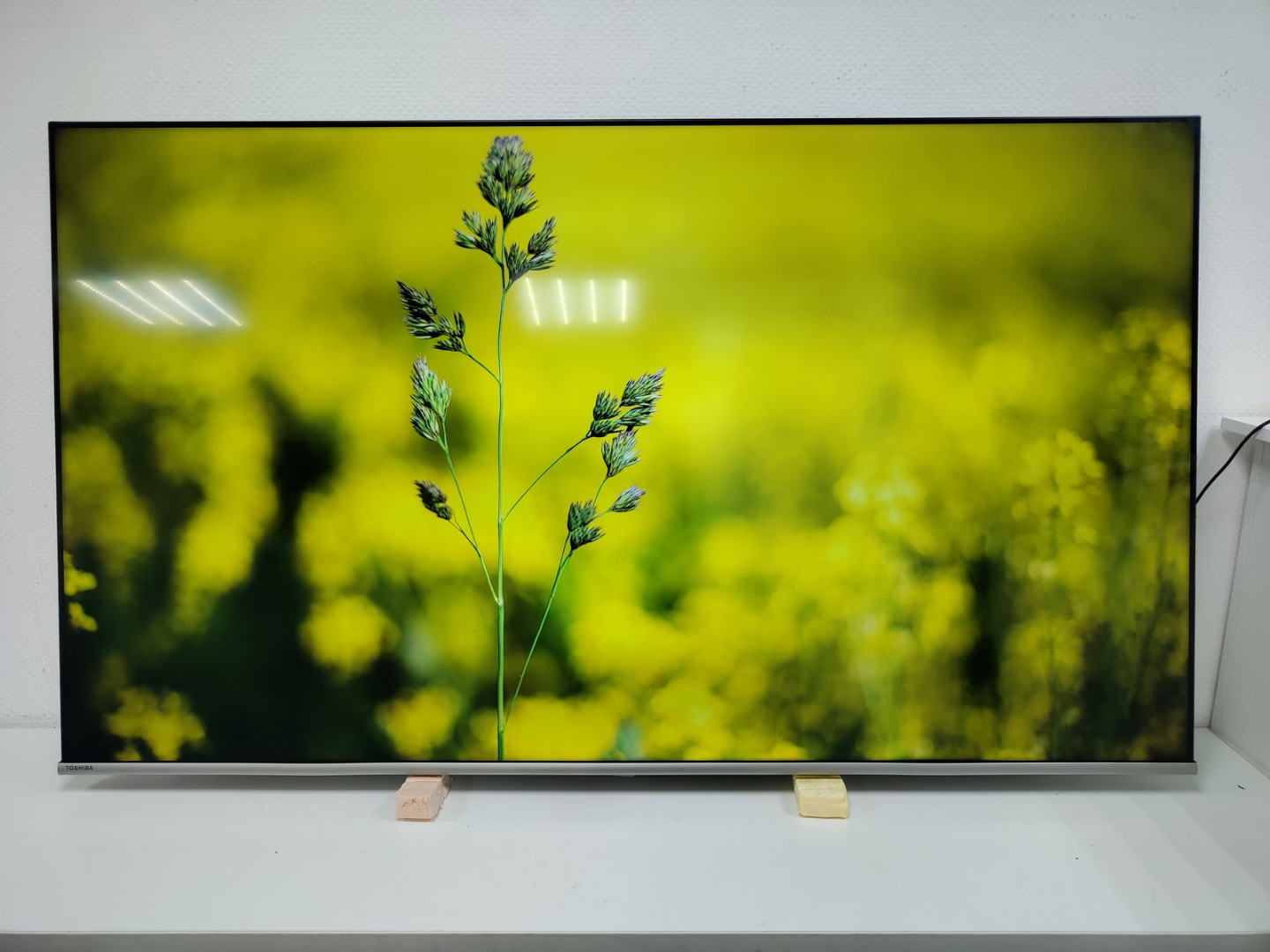

Внешний вид:

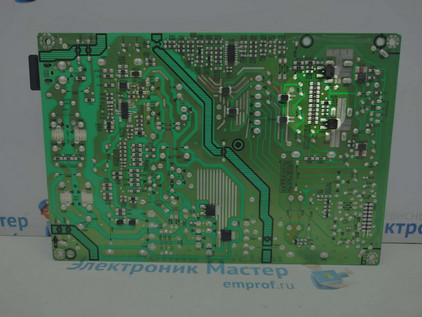

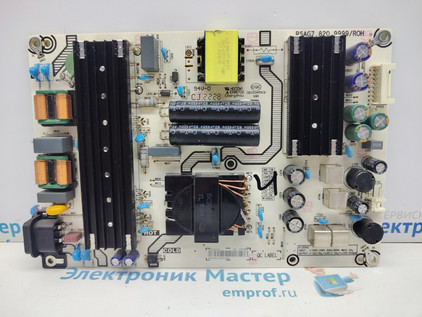

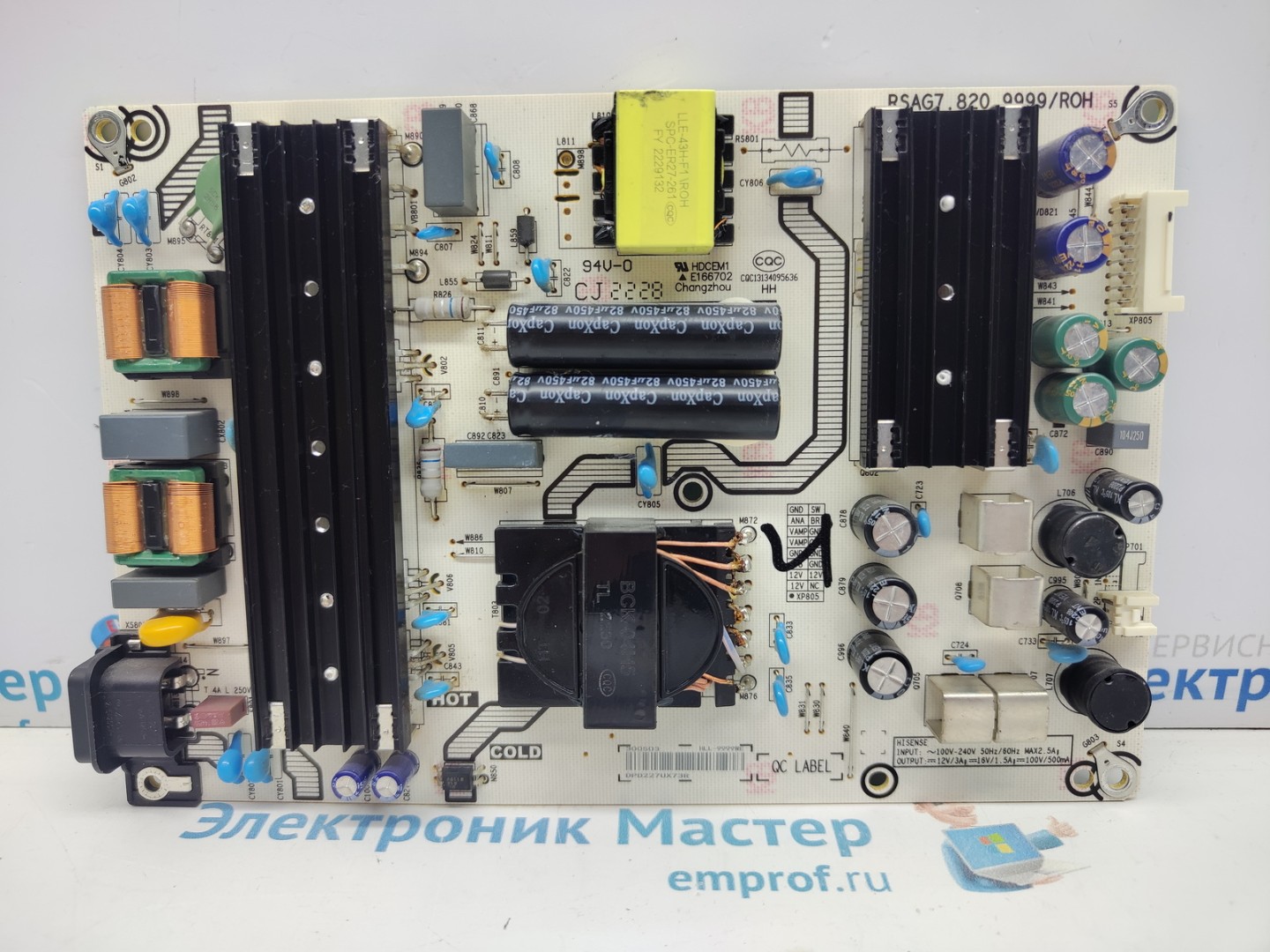

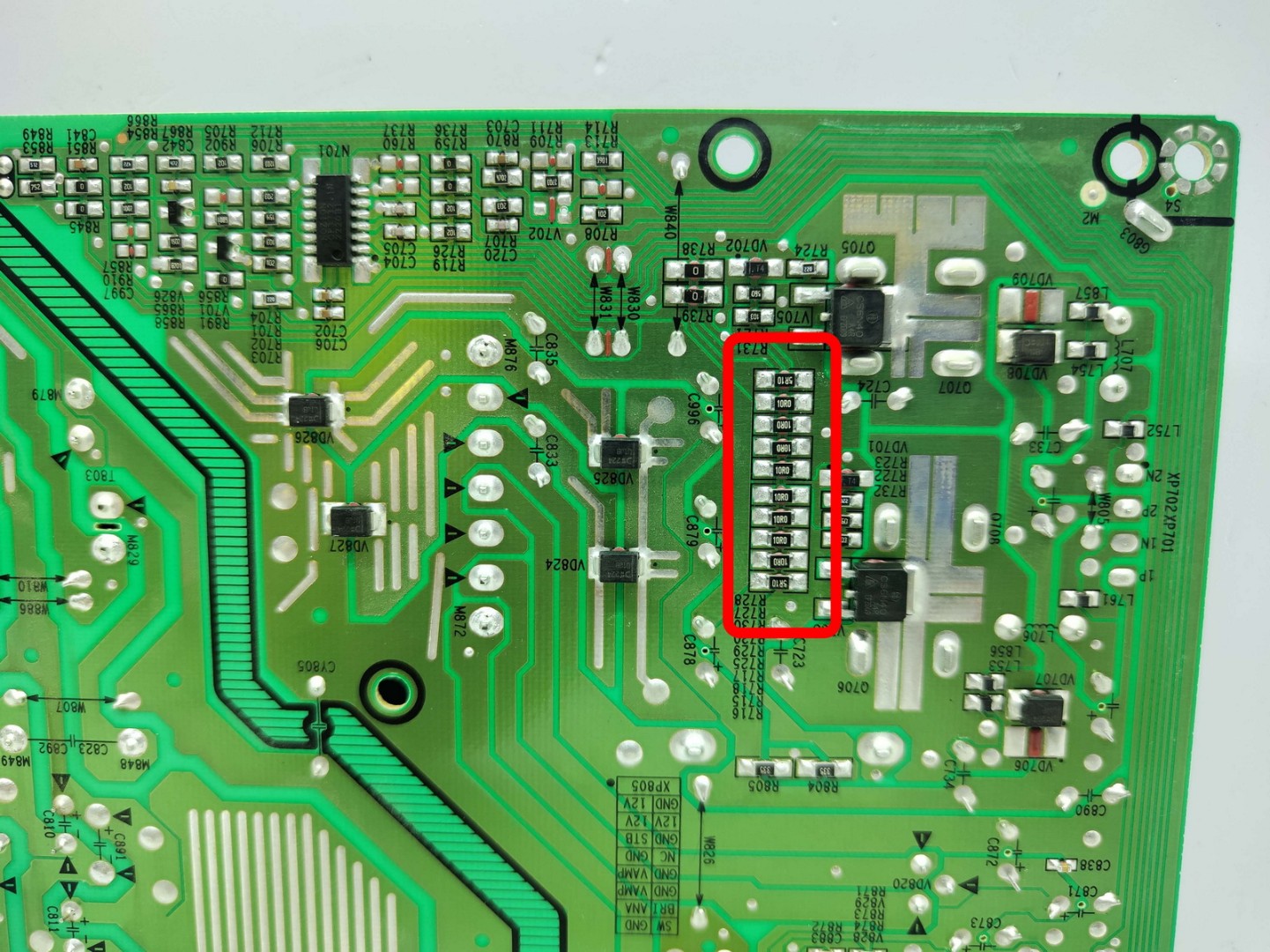

Фото платы питания RSAG7.820.9999/ROH представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки RSAG7.820.9999/ROH:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

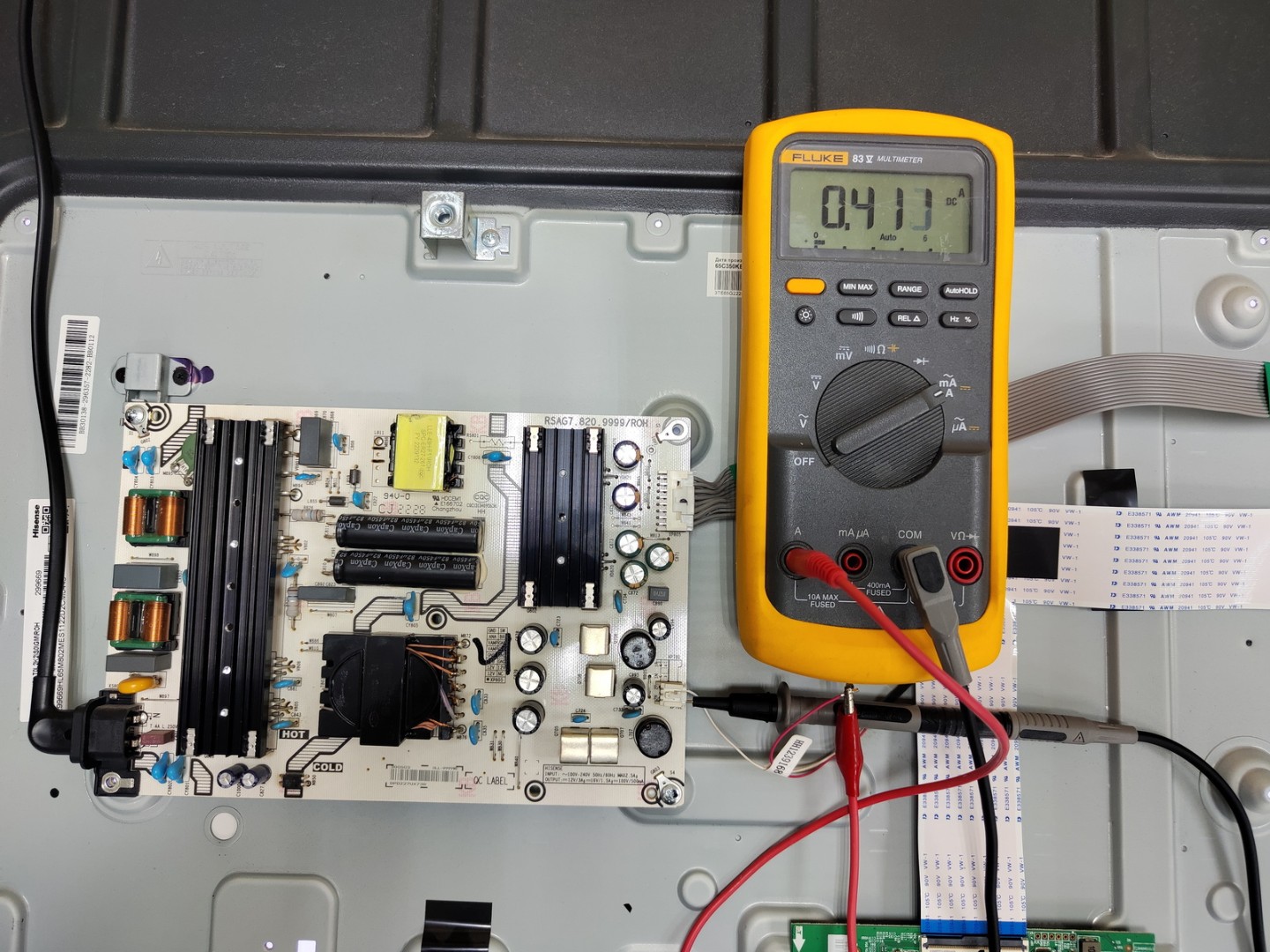

Перед доработкой платы ток подсветки составлял: 411 мА.

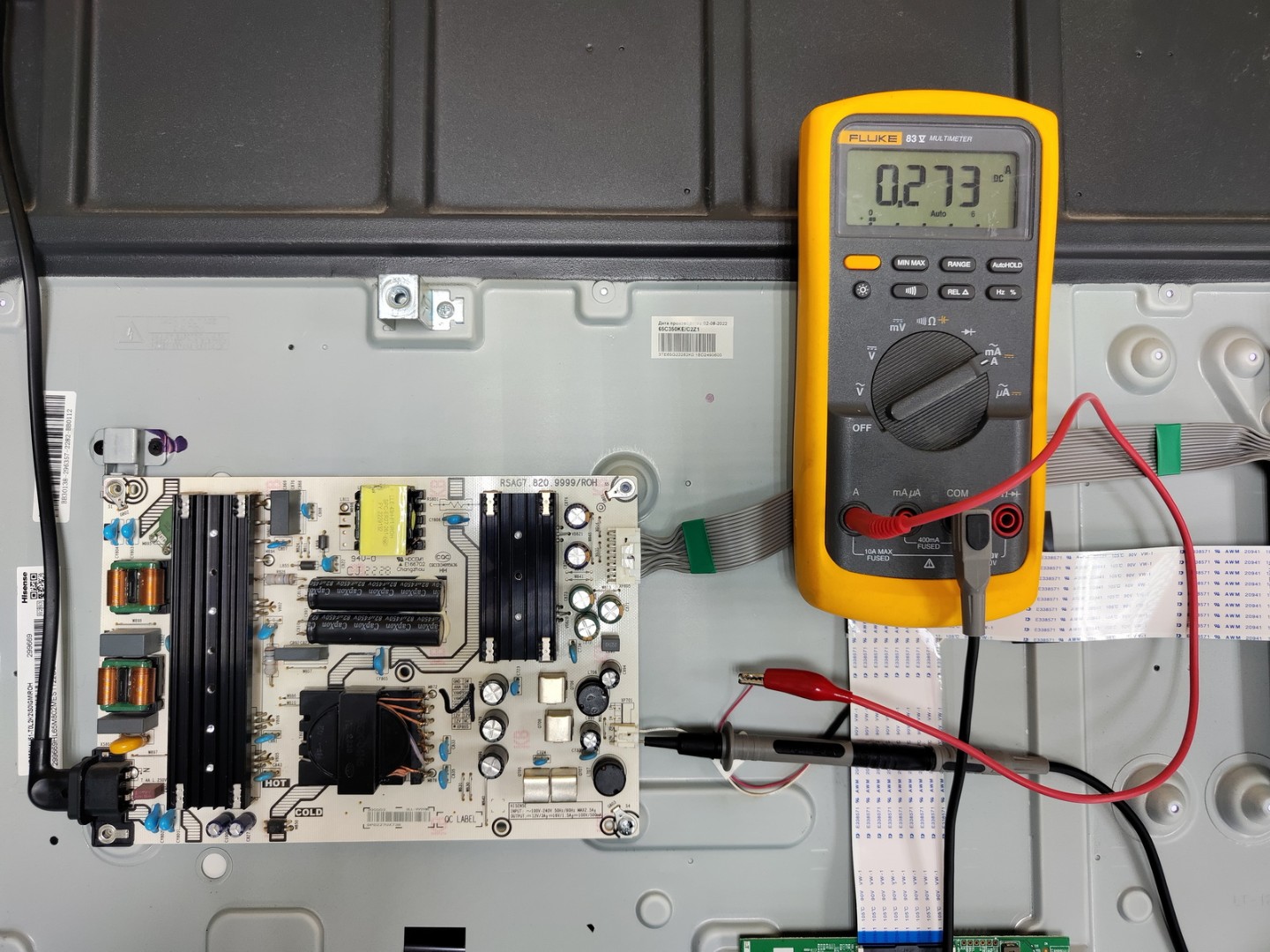

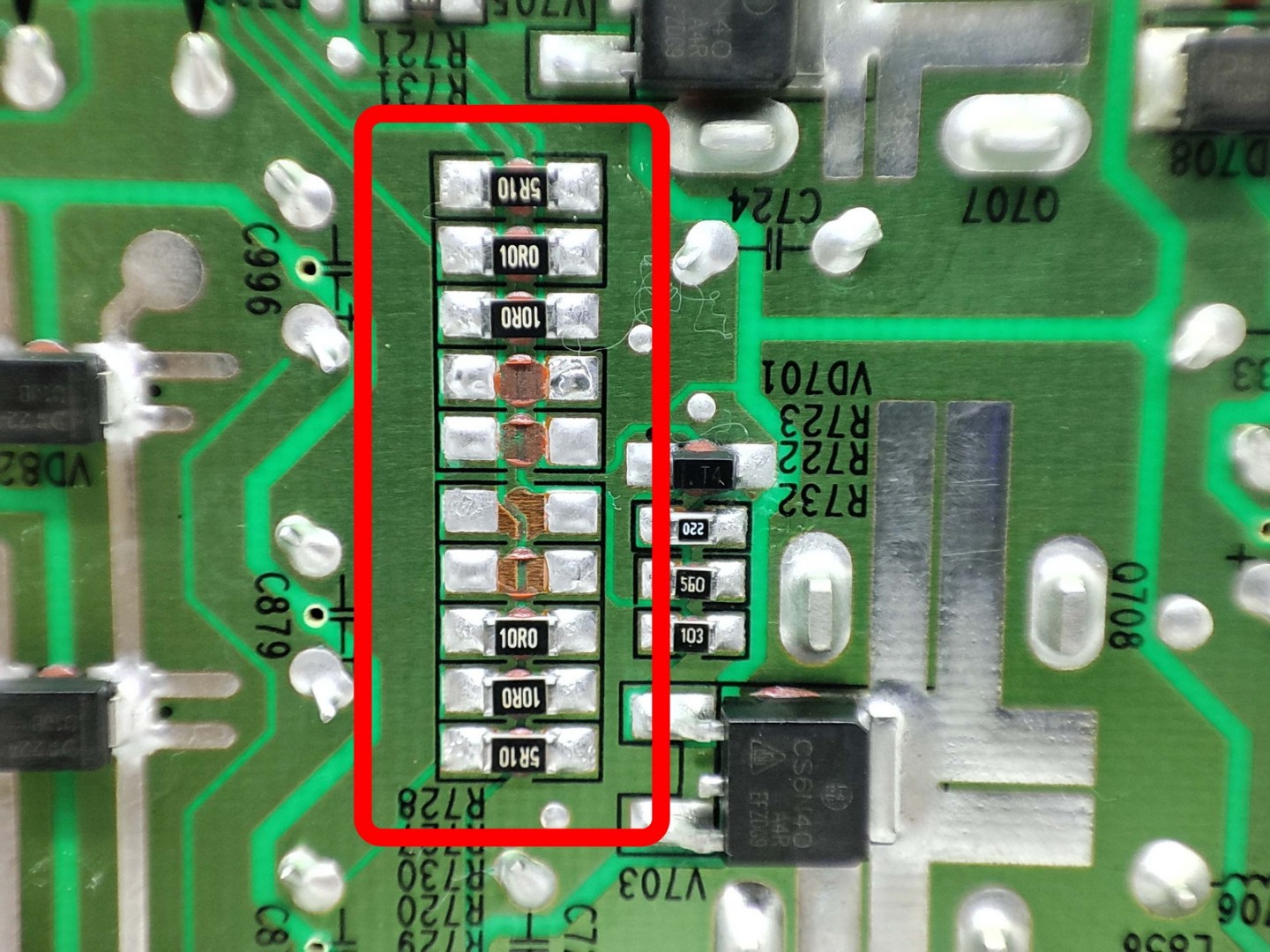

Для уменьшения тока работаем с резисторами R716-R728 установленными по 4-му и 5-му выводами LED-драйвера HOZ1GN (блоками по 5 резисторов на каждый вывод): убрали по 2 резистора из каждого блока номиналами 10 Ом. После доработки сила тока уменьшилась до 273 мА. По яркости экрана запас хороший. Вся доработка и измерения на фото.

До доработки:
