TP.MS3463S.PC821 уменьшить ток подсветки

В этой статье вы узнаете как правильно выполнить доработку тока подсветки на плате TP.MS3463S.PC821, на примере телевизора ERISSON 58LES76T2. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Состав телевизора ERISSON 58LES76T2

Main-плата: TP.MS3463S.PC821;
T-CON: V580DK2-PS1
PANEL: KM058LDCU020 string: V580DK2-QS1 Rev.C2
LED-комплект: KJ58D14R-ZC21FG-02 / 303KJ580033;

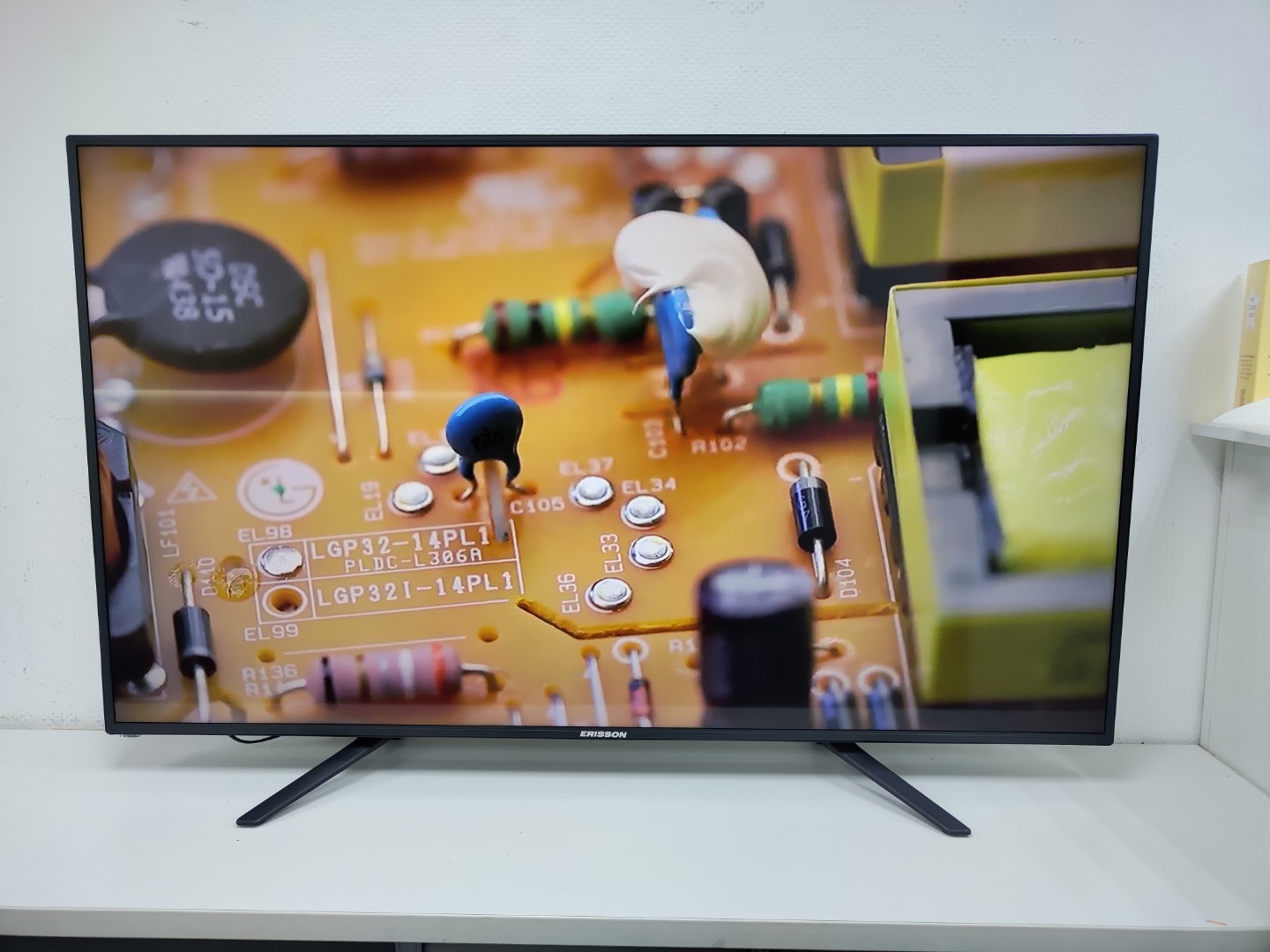

Внешний вид:

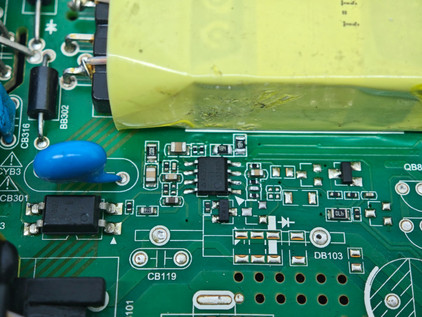

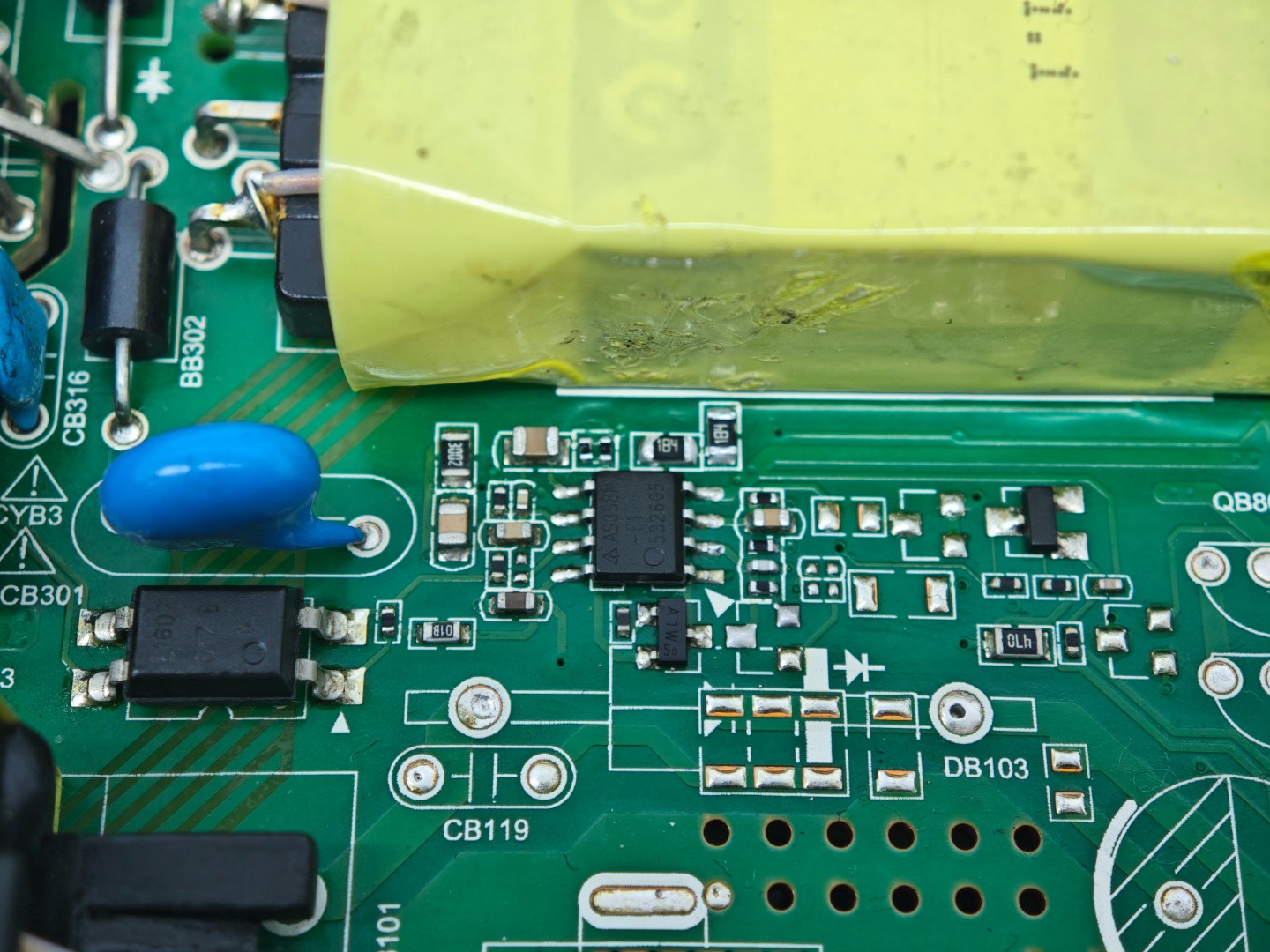

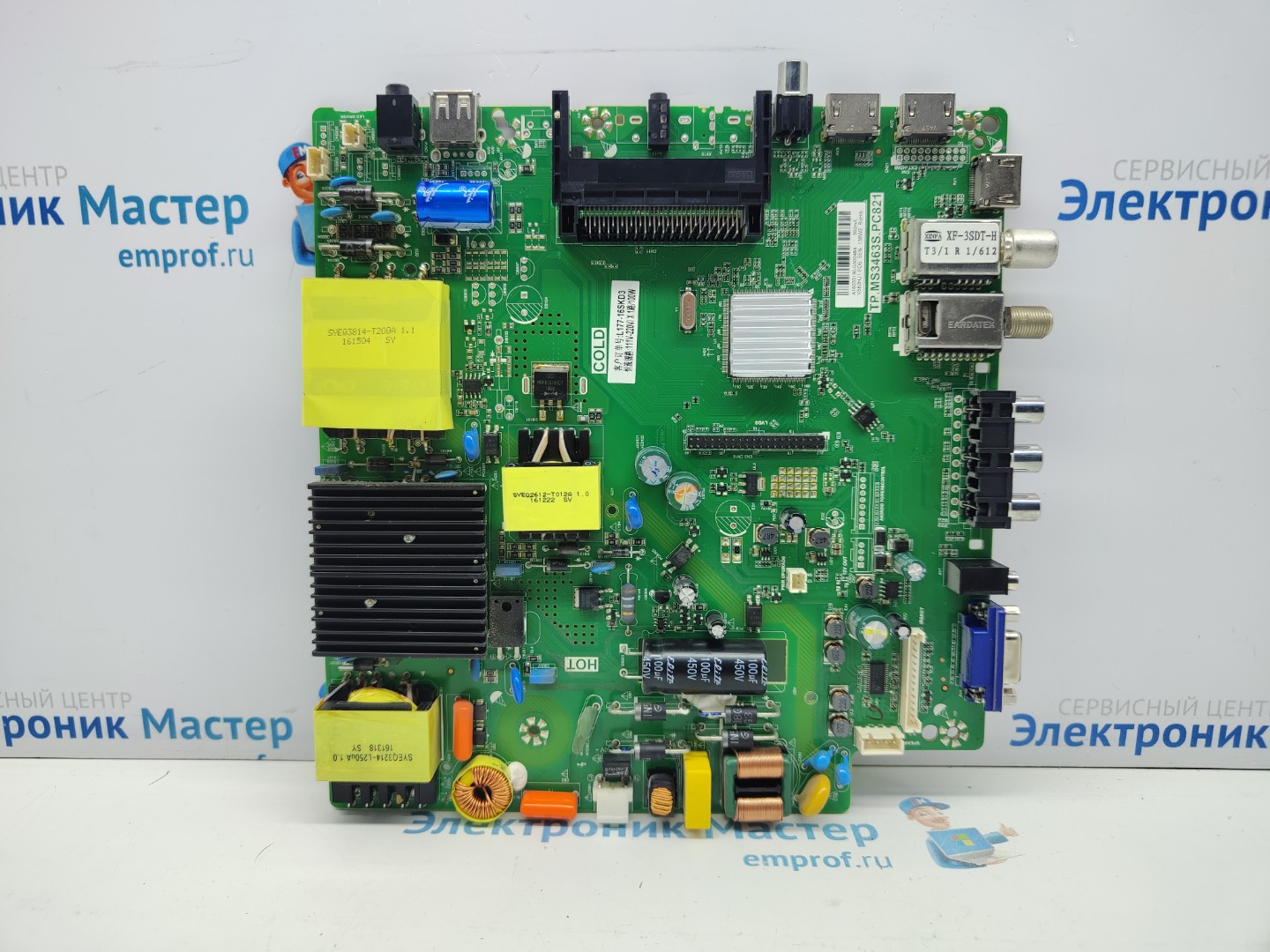

Фото главной платы TP.MS3463S.PC821 представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки TP.MS3463S.PC821:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

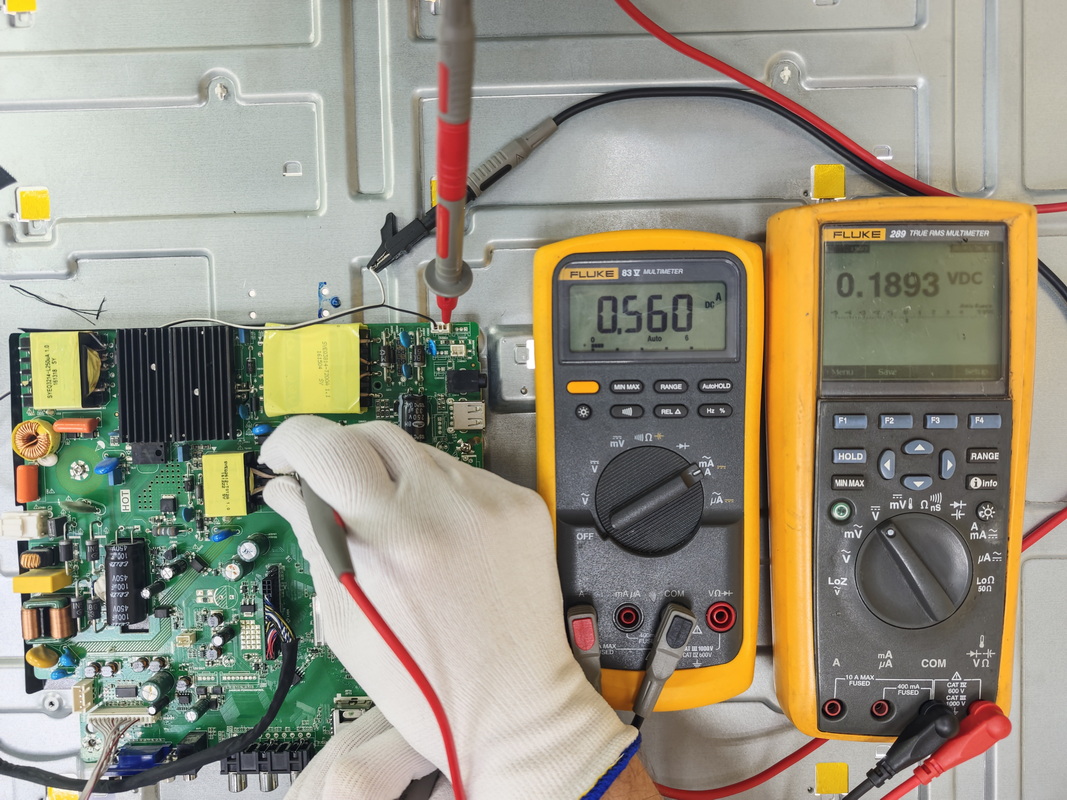

Перед доработкой платы ток подсветки составлял: 560 мА.

Правильная доработка тока подсветки заключается в уменьшении напряжения обратной связи микросхемы AS358M. Данная микросхема выполняет функцию LED-драйвера, регулировка тока подсветки - это 5-ая нога микросхемы. Уменьшив сопротивление резистора RB345, мы уменьшим значение напряжения обратной связи (т.к. RB345 подтяжка на землю).

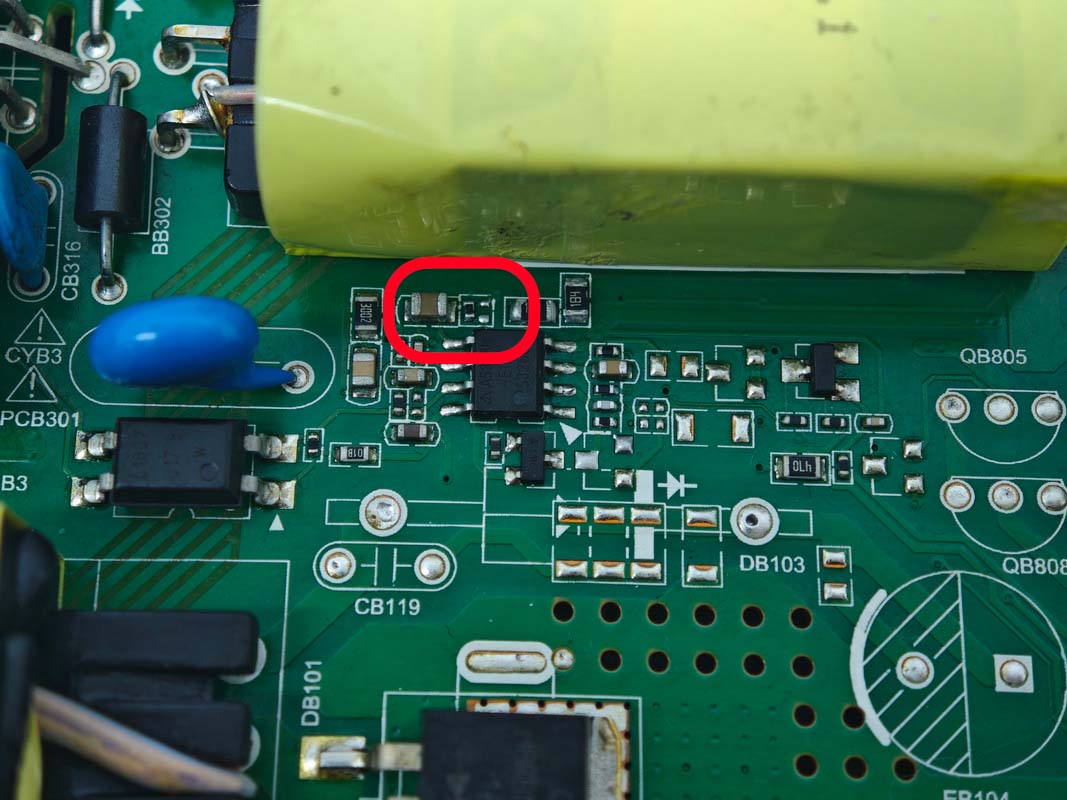

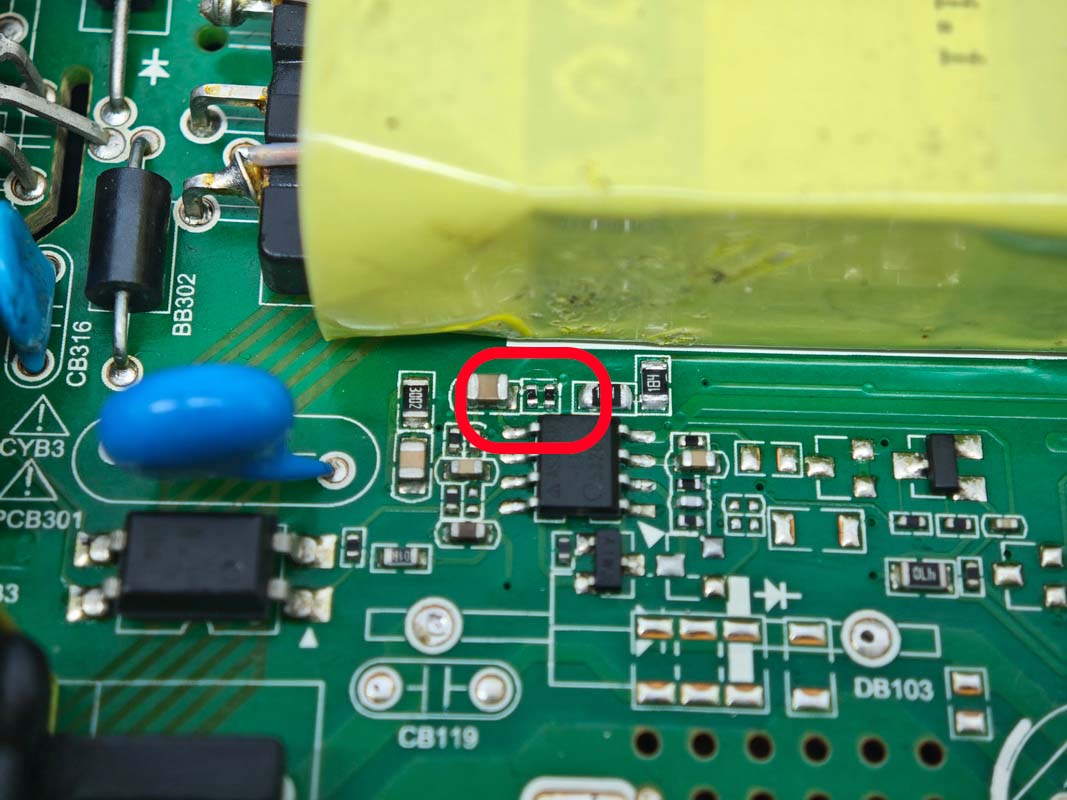

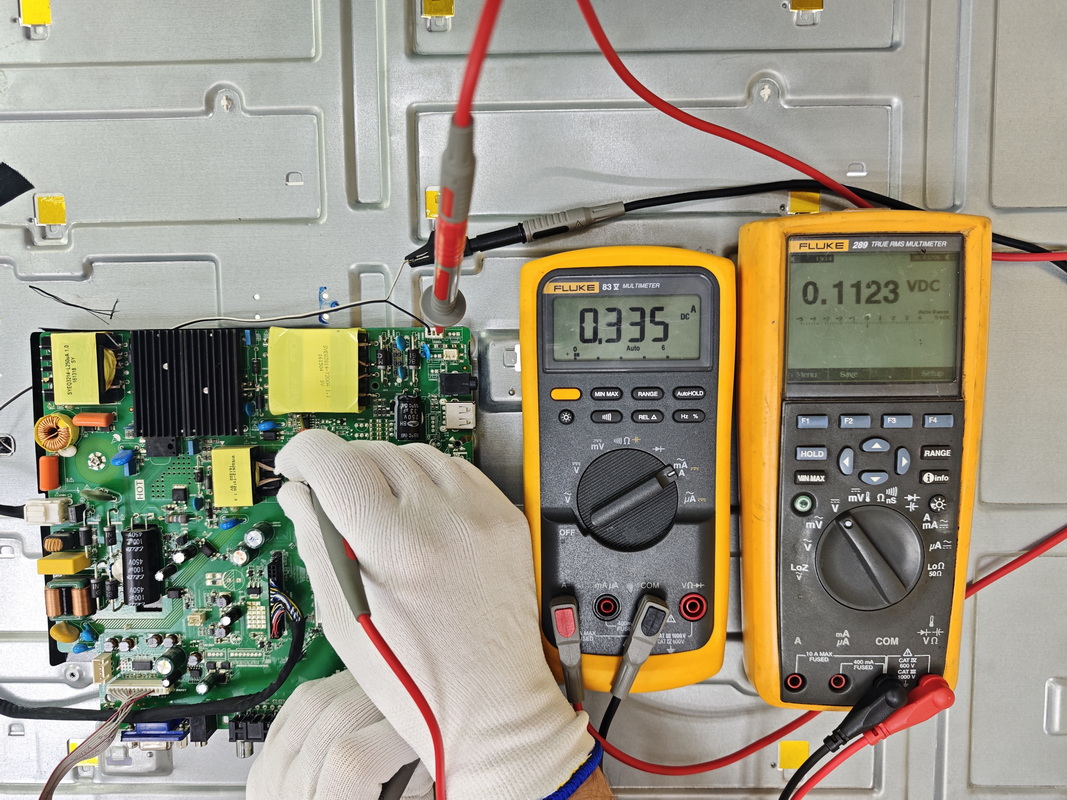

К резистору RB345 5,6 кОм добавляем параллельно резистор RB352 7,5 кОм 0402. Ток подсветки уменьшился до 335 мА. На фото замеры тока подсветки и напряжения OVP на пятой ноге драйвера.

PS: Резисторы RB337-RB343 выполняют функцию токового датчика, а не установки значений тока. Увеличение их сопротивления приведёт к неправильной регулировки напряжения драйвером. Говоря простым языком: драйвер будет задирать напряжение, компенсируя низкое значение тока и мы получим обратный эффект: обычно пробой подсветки.

До доработки:
