TP.MT9256.PB721 уменьшить ток подсветки

В этой статье вы узнаете как правильно выполнить доработку тока подсветки на плате TP.MT9256.PB721, на примере телевизора HARPER 32R690TS. В этой статье мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки.

Данная инструкция подходит для уменьшения тока подсветки на телевизорах:

DEXP 32FCY1
DОFFLЕR 32КНS57
Sber SDH - 32Н2122B
HARPER 32R670TS
HARTENS HTY-32HDRO6B-HC22
HYUNDAI H-LED32BS5003
STARWIND SW-LED32G300
SKYLINE 32YST675.

Состав телевизора HARPER 32R690TS

Main-плата: TP.MT9256.PB721;
PANEL: C320Y19-7N;

Внешний вид:

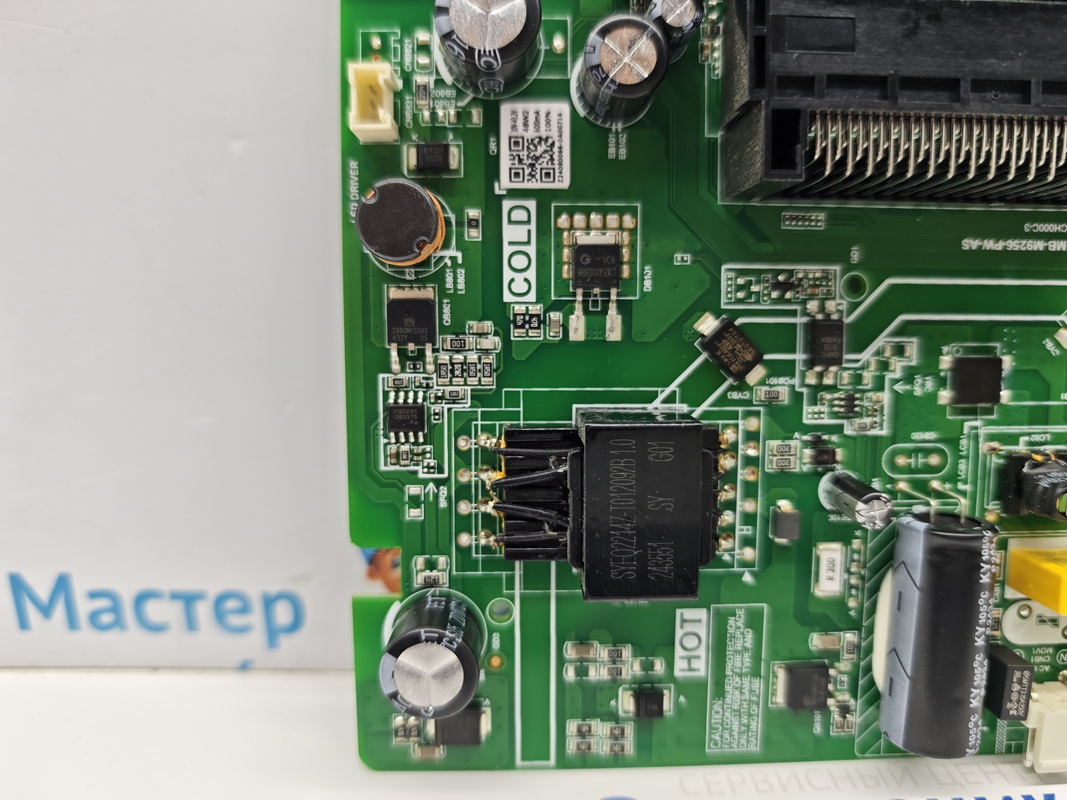

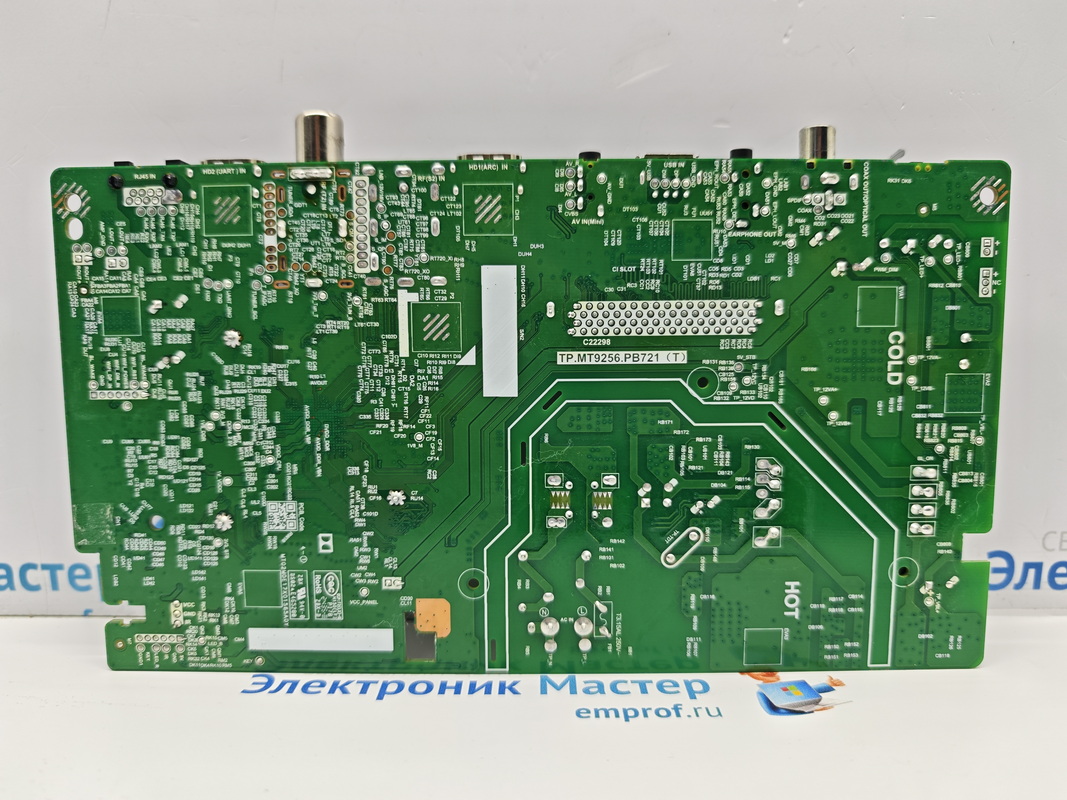

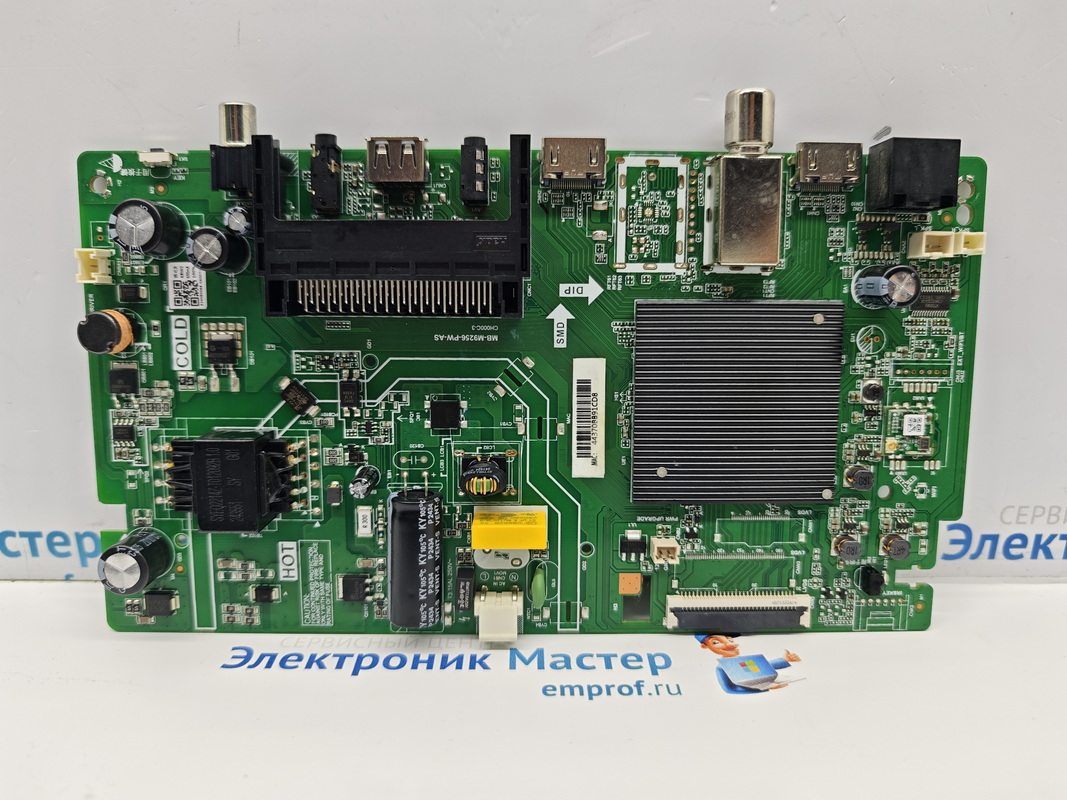

Фото главной платы TP.MT9256.PB721 представлены ниже, а так же расположение места доработки на плате.

Доработка тока подсветки TP.MT9256.PB721:

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор!

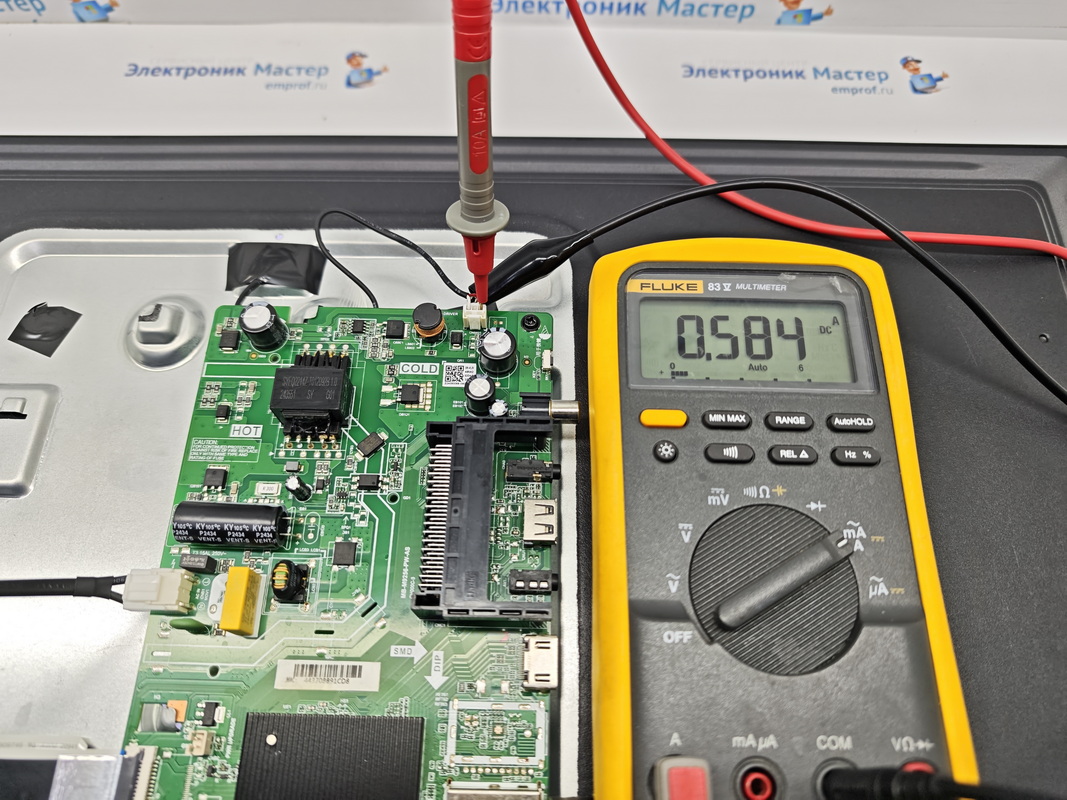

Перед доработкой платы ток подсветки составлял: 584 мА.

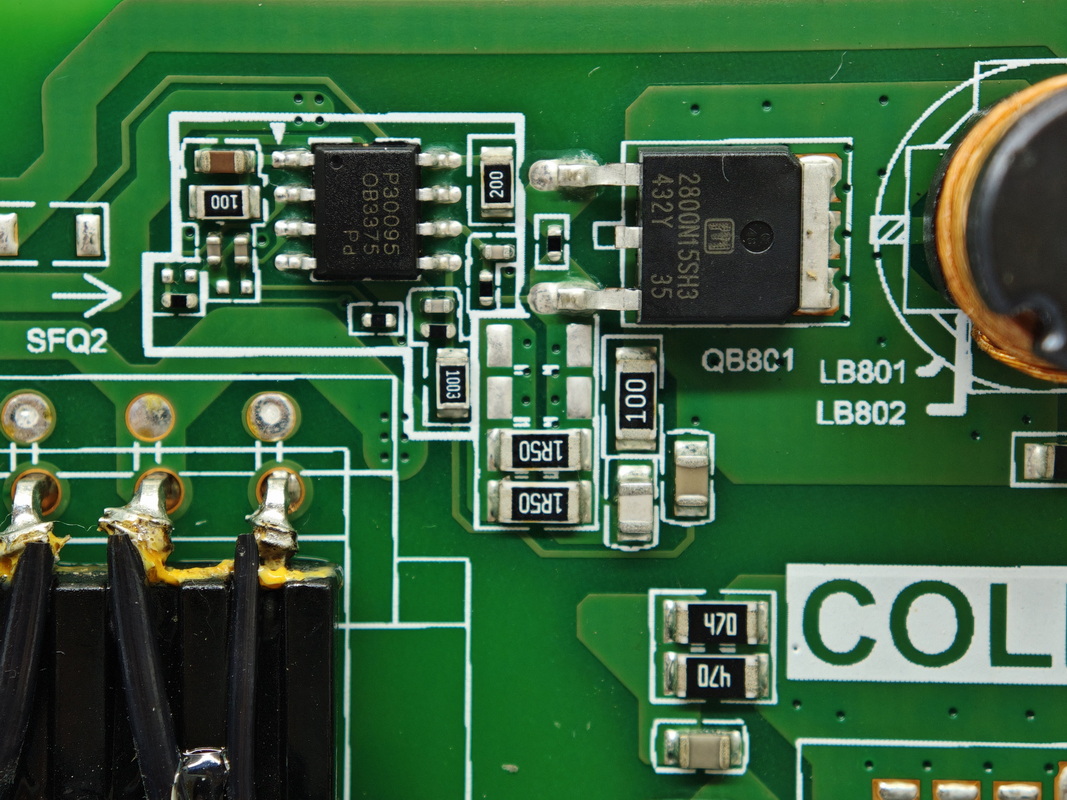

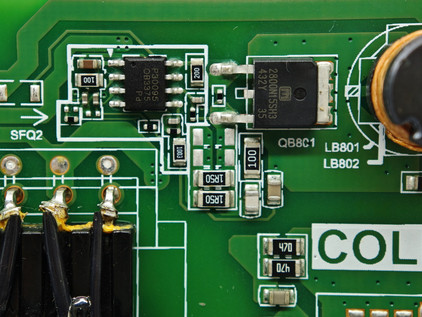

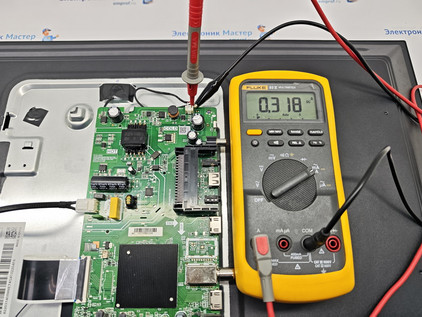

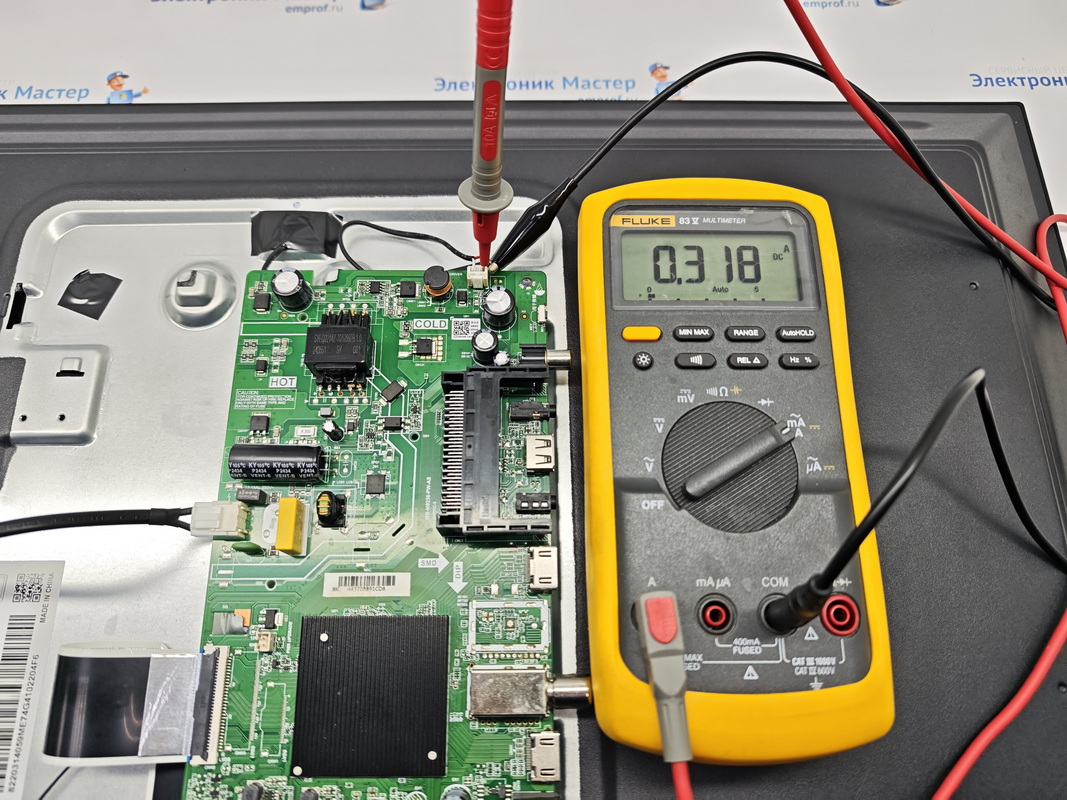

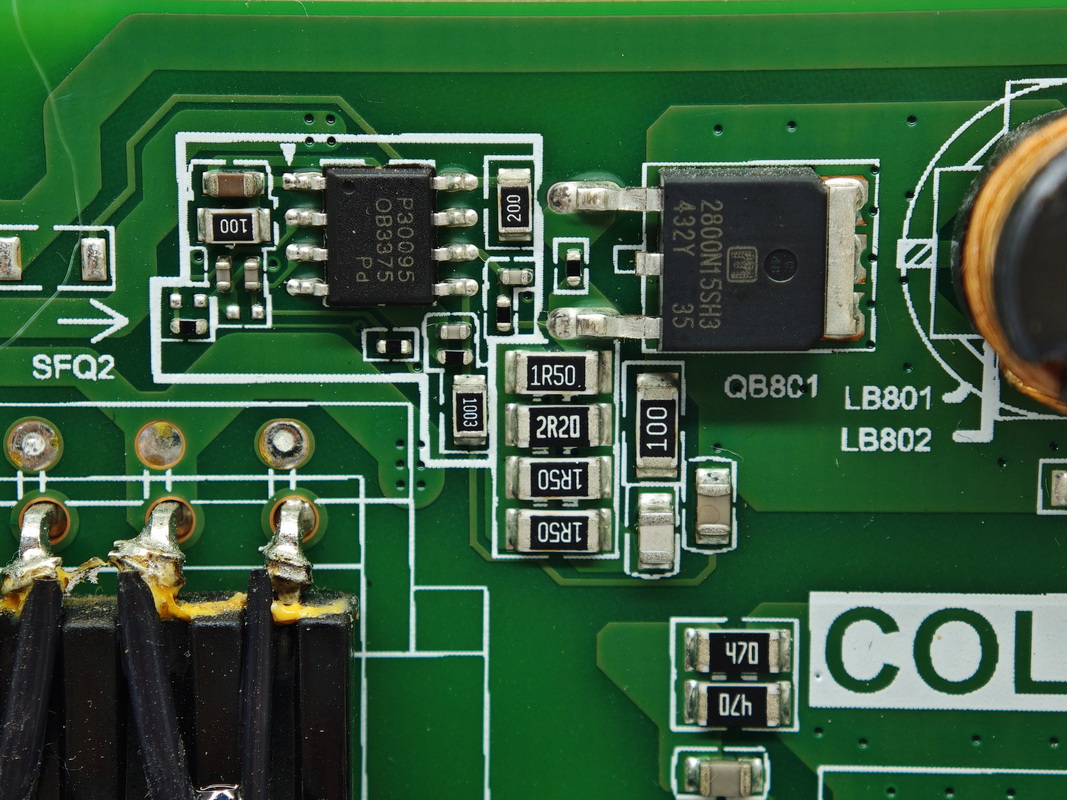

Для уменьшения тока работаем с резисторами RB818-RB821 : удаляем 2 резистора из 4-х номиналами 1,5 Ома и 2,2 Ома, остальные не трогаем, как показано на фото ниже. После доработки сила тока уменьшилась до 318 мА. Несмотря на то, что ток подсветки упал почти в 2 раза - к яркости экрана вопросов нет. Вся доработка и измерения на фото.

До доработки:

После доработки:

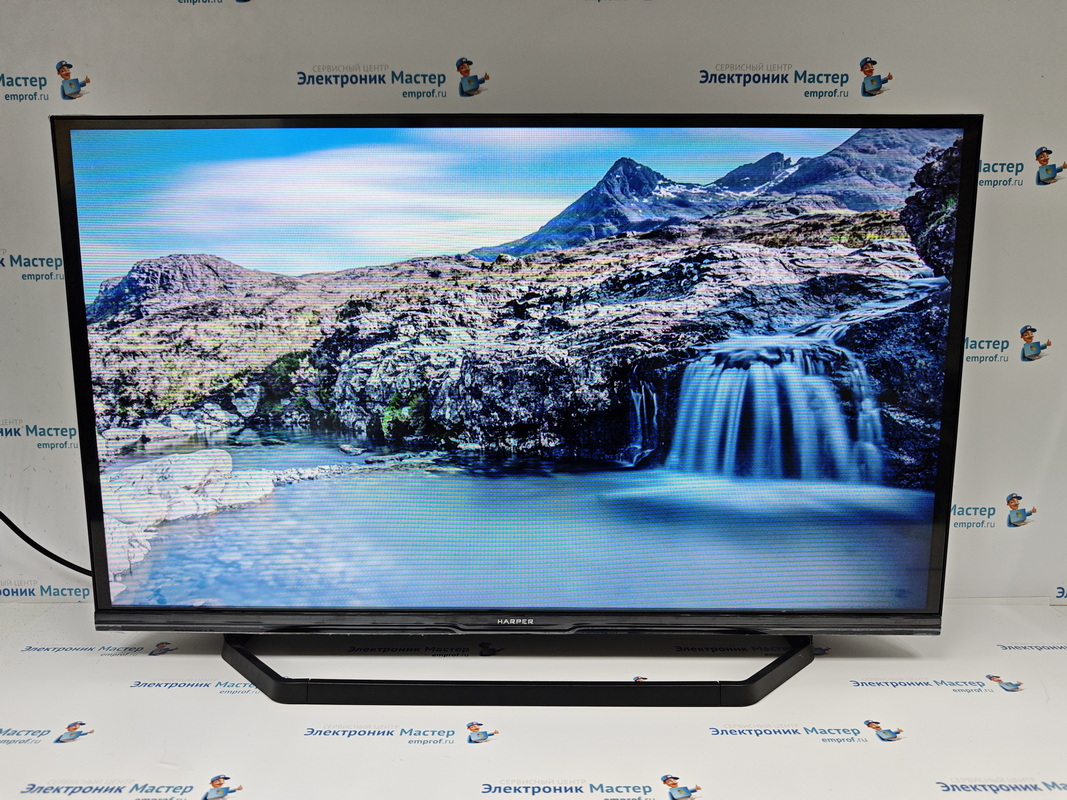

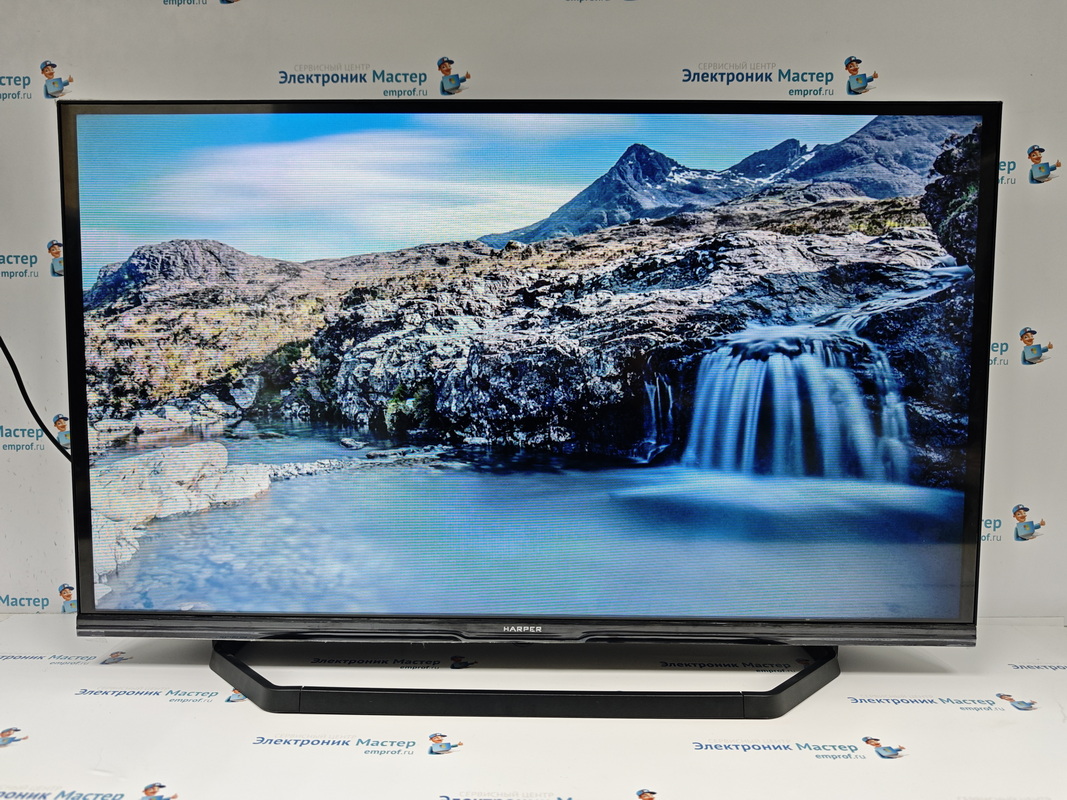

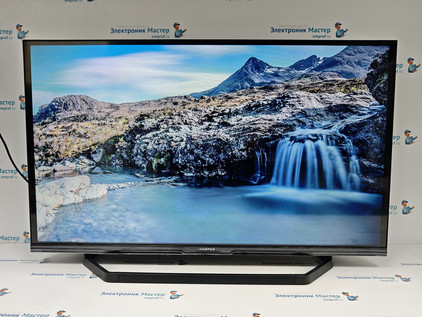

Результат доработки на фото. Для наглядности 2 фото с одним и тем же изображением при одинаковом освещении: слева до доработки тока подсветки, справа после.
