TP.VST59S.PB816 уменьшить ток подсветки

В этой статье вы узнаете как на телевизоре Telefunken TF-LED32S6 с материнской платой TP.VST59S.PB816, доработать ток подсветки после её замены. Мы покажем как это сделать правильно, приведём замеры тока потребления до и после доработки, подробная инструкция с фото.

Состав телевизора Telefunken TF-LED32S6

MAIN-плата: TP.VST59S.PB816
Панель: CX315DLEDM
LED-подсветка: HL-00320A28-0701S-04
Плата матрицы: MT3151A05-5-XC-5

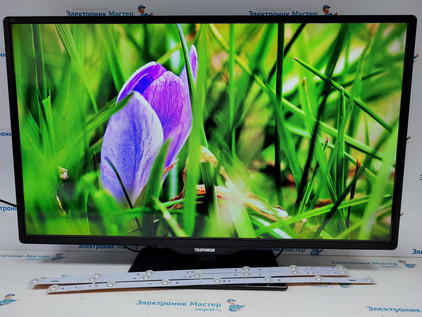

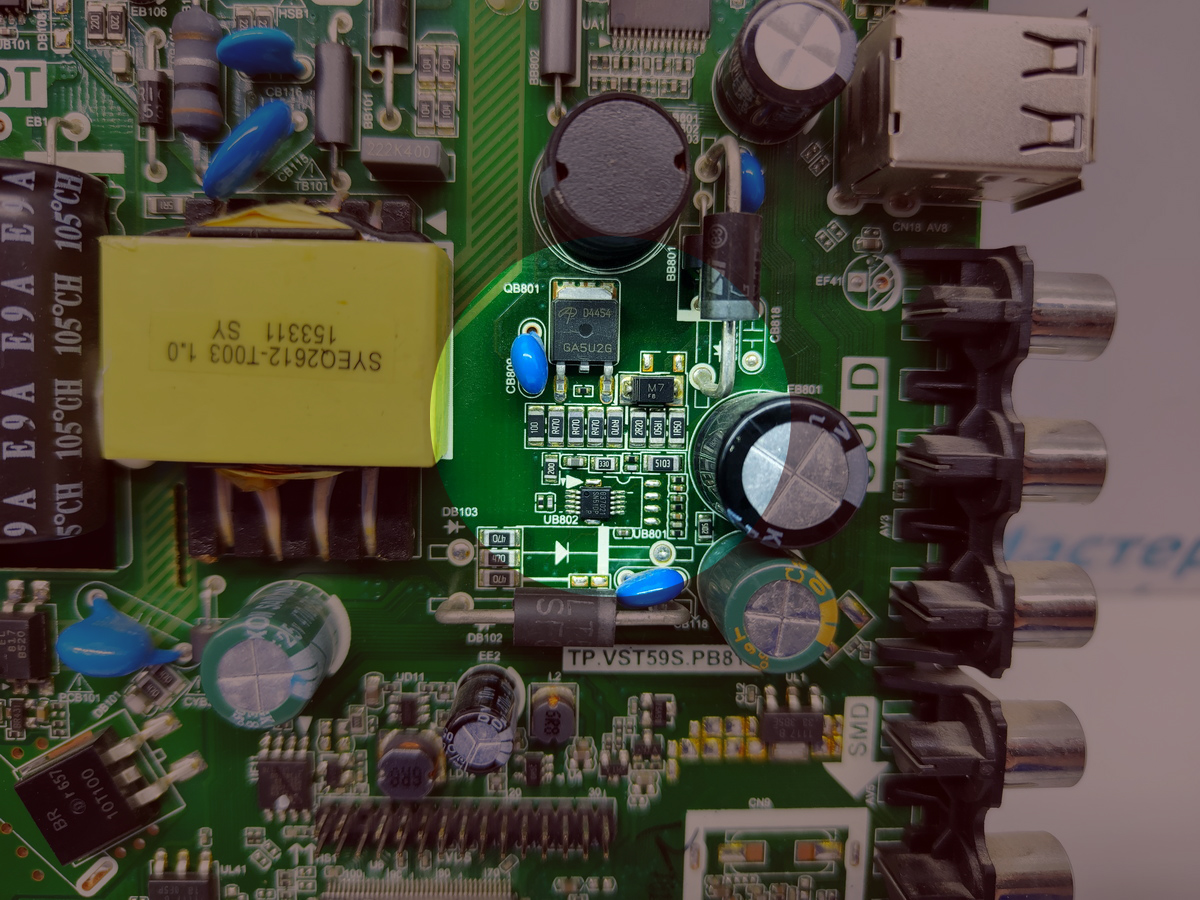

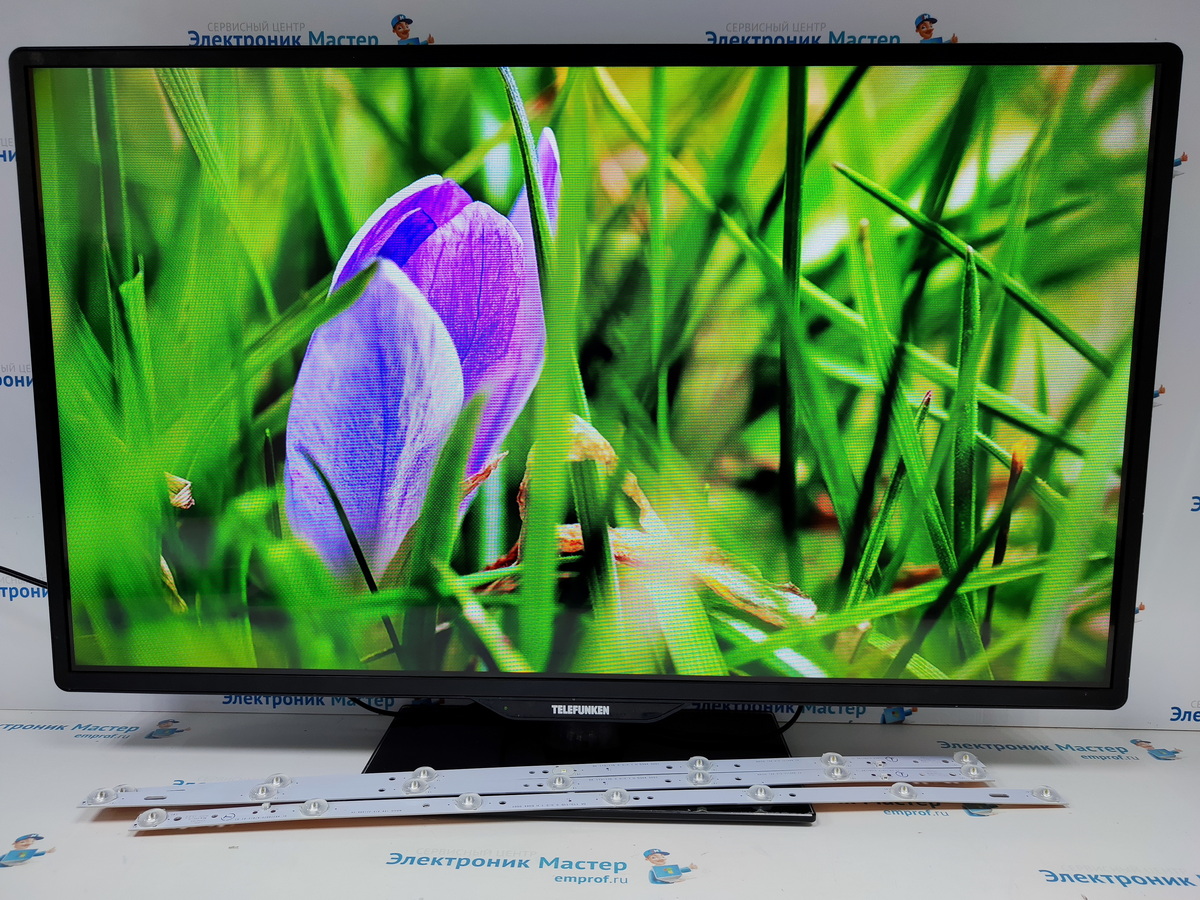

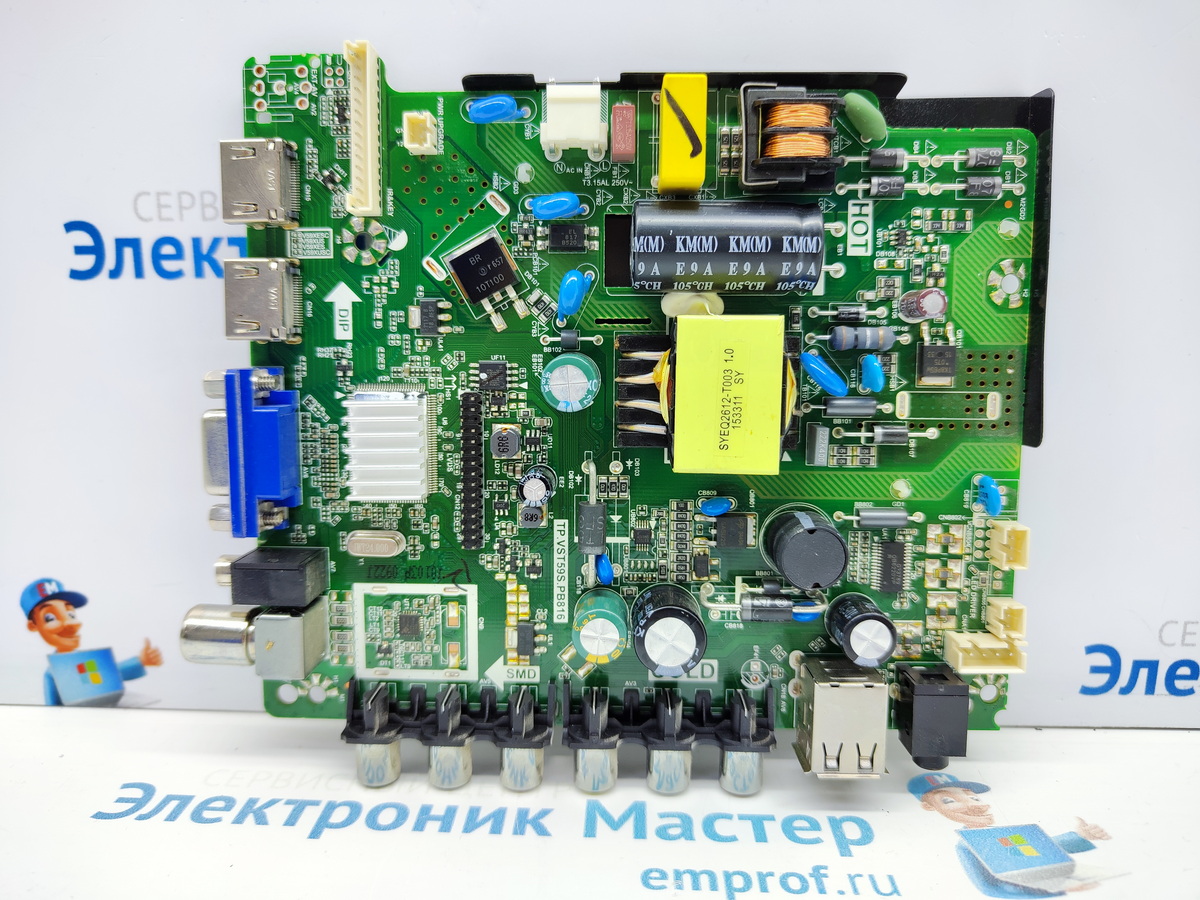

Внешний вид платы TP.VST59S.PB816:

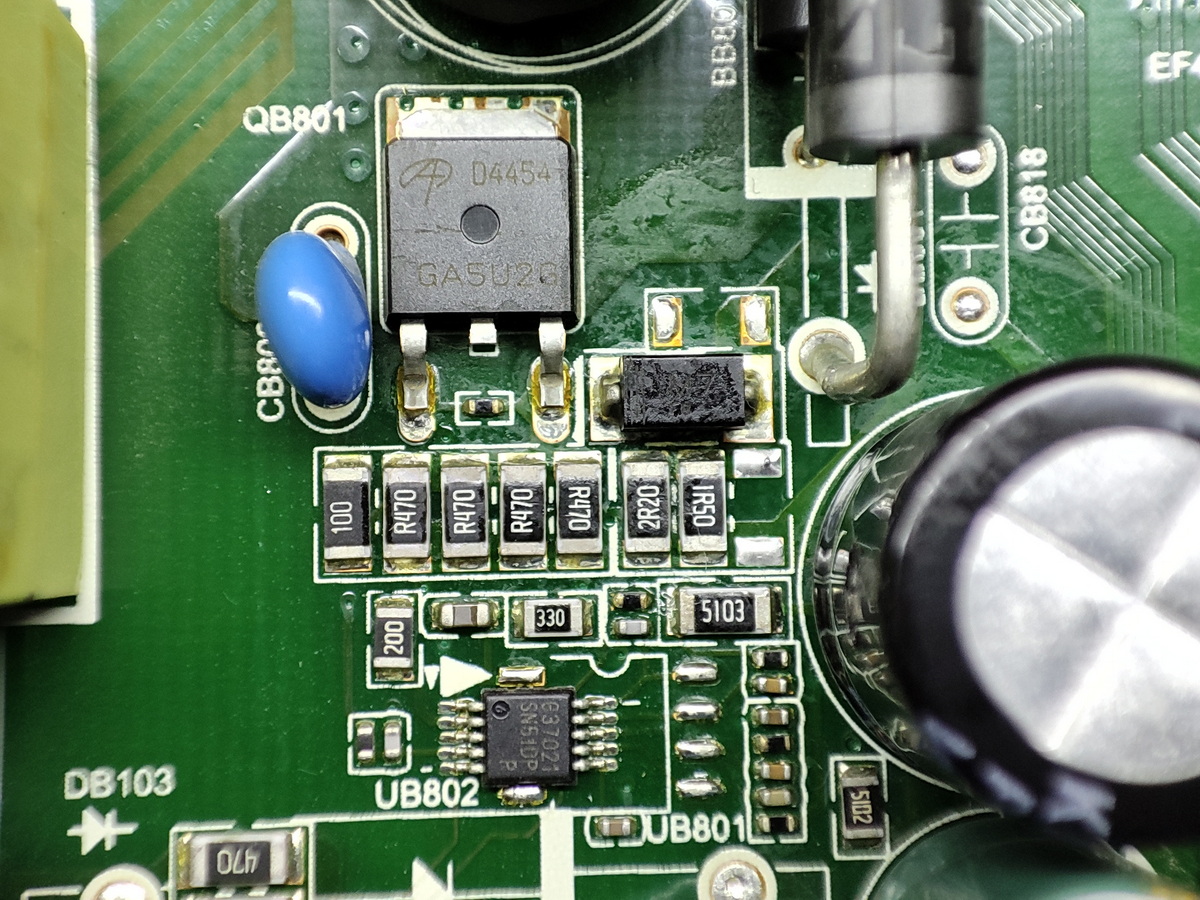

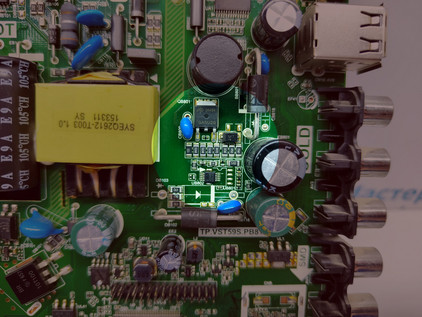

Общие фото платы питания представлены ниже. Для удобства, мы указали область, где будем проводить доработку тока подсветки.

Дорабатываем подсветку Telefunken TF-LED32S6 плата TP.VST59S.PB816

Перед доработкой блока питания ОБЯЗАТЕЛЬНО разрядите высоковольтный конденсатор! Как это правильно сделать?

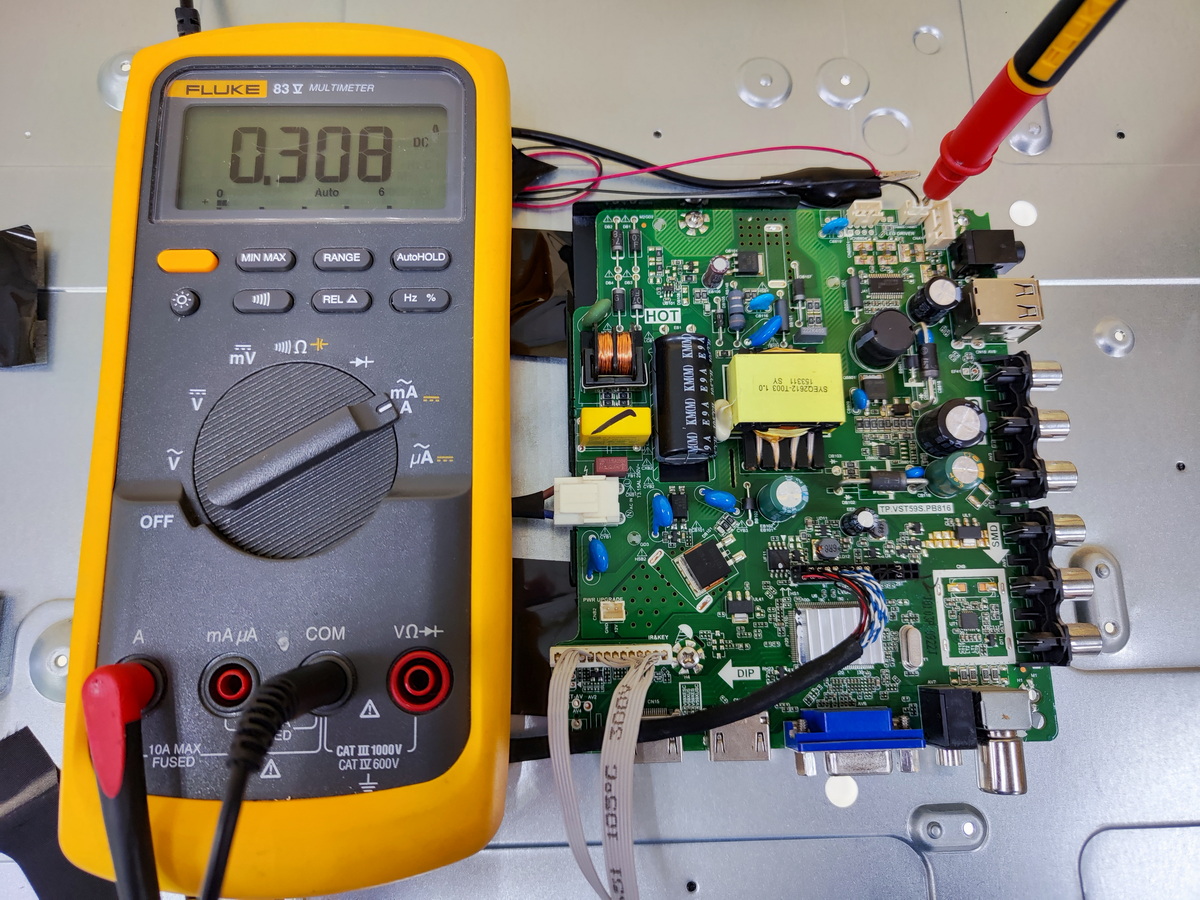

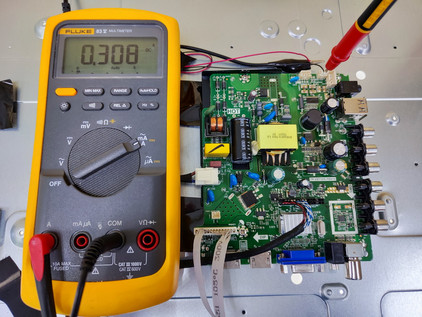

Перед доработкой ток подсветки составлял: 308 мА в рабочем режиме. Измерения силы тока на фото:

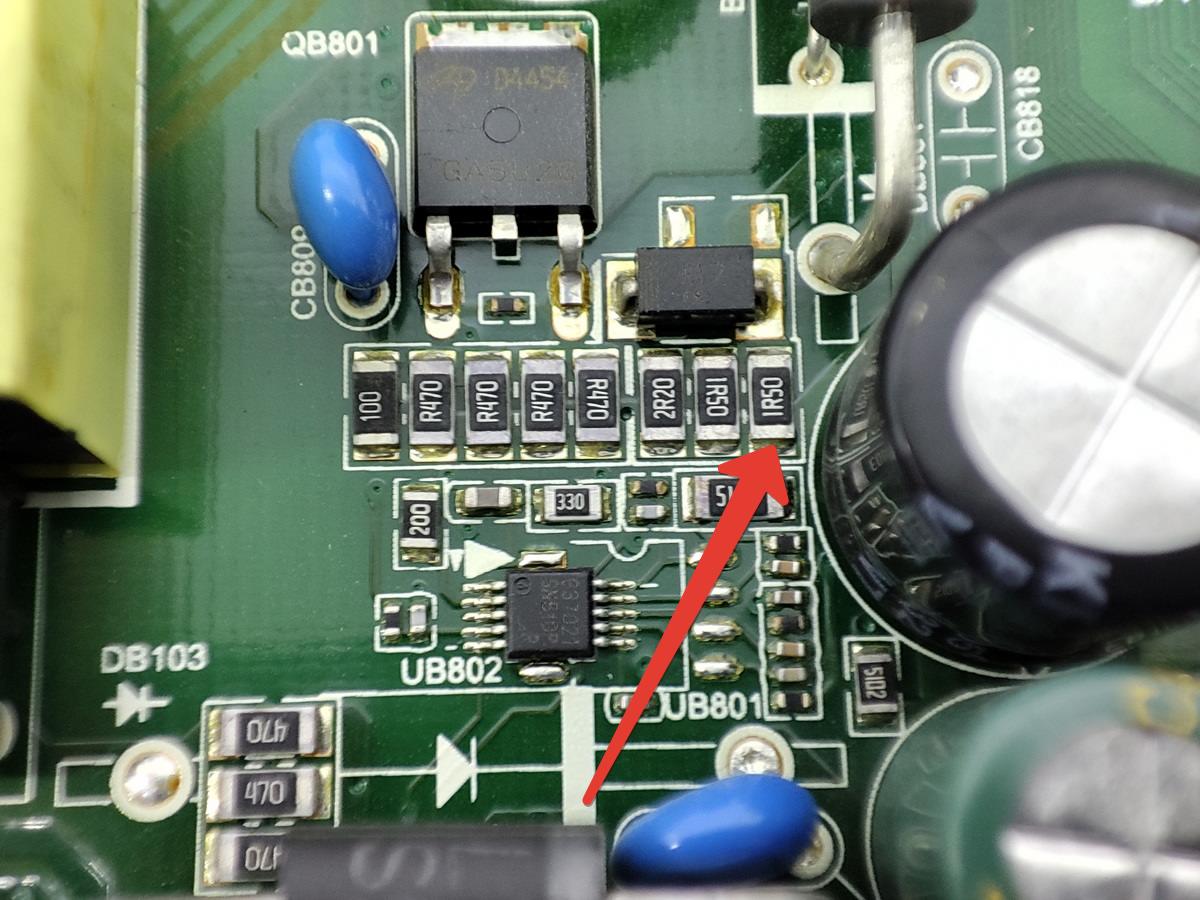

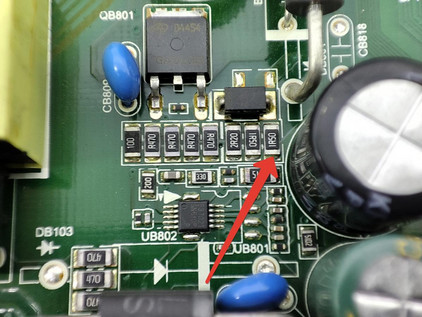

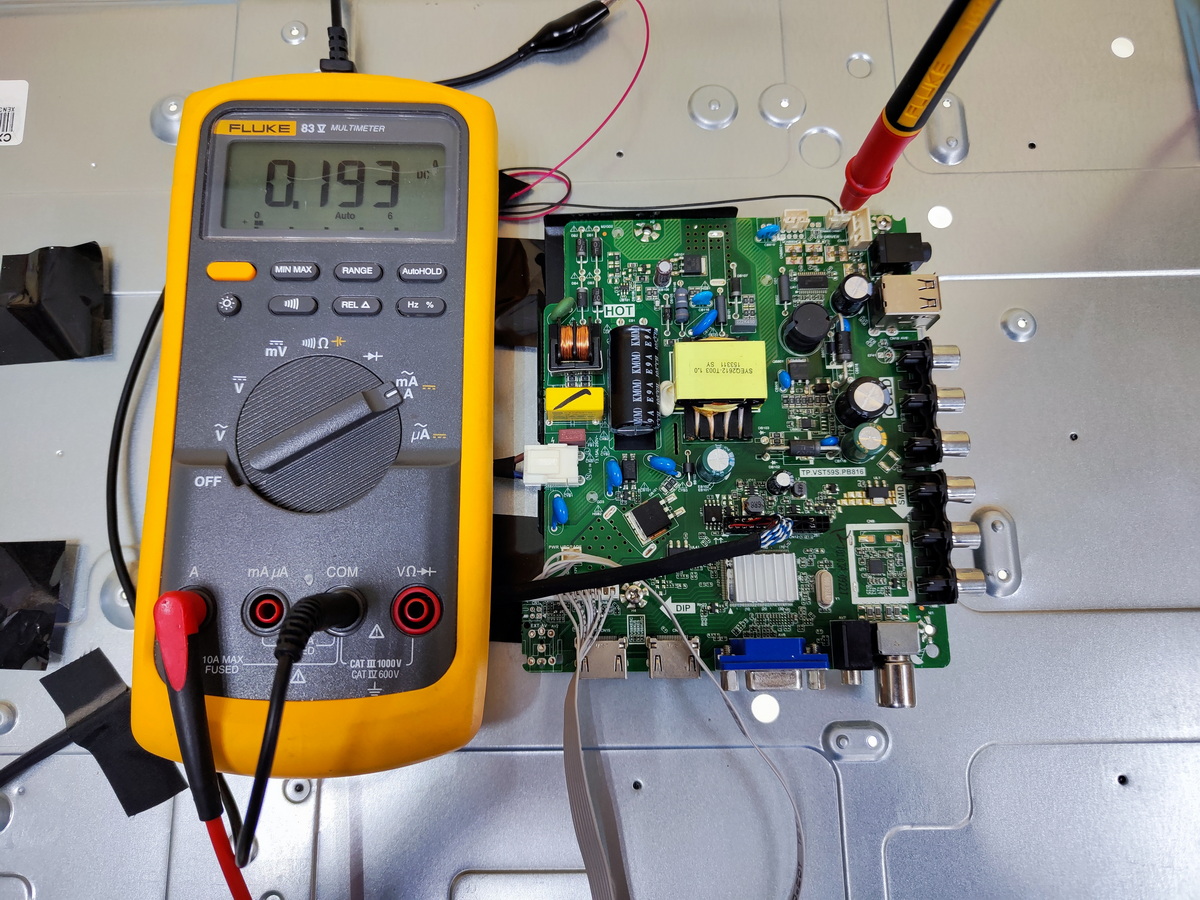

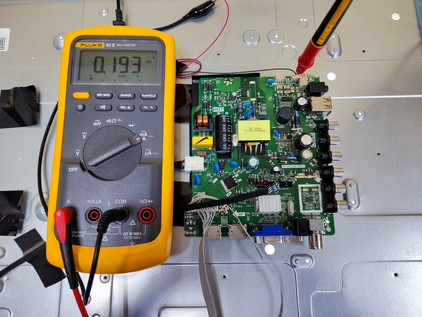

Для уменьшения силы тока достаточно удалить SMD-резистор RB821 номиналом 1,5 Ом, как показано на фото ниже. После доработки сила тока питания светодиодной подсветки уменьшилась до 193 мА.
